Manual de usuario de Terraplaniq Pro paso a paso, con capturas reales

Este manual explica Terraplaniq Pro 1.3 función por función, con capturas de la aplicación real. Puedes leerlo de principio a fin, como un curso, o ir directo a la sección que necesitas, como una referencia.

Convenciones de escritura

Nota: Para practicar sin arriesgar tus proyectos, descarga los sets de muestra que usa este manual: un CSV de puntos y un DXF de geometría base, con todo lo de apoyo fuera del predio.

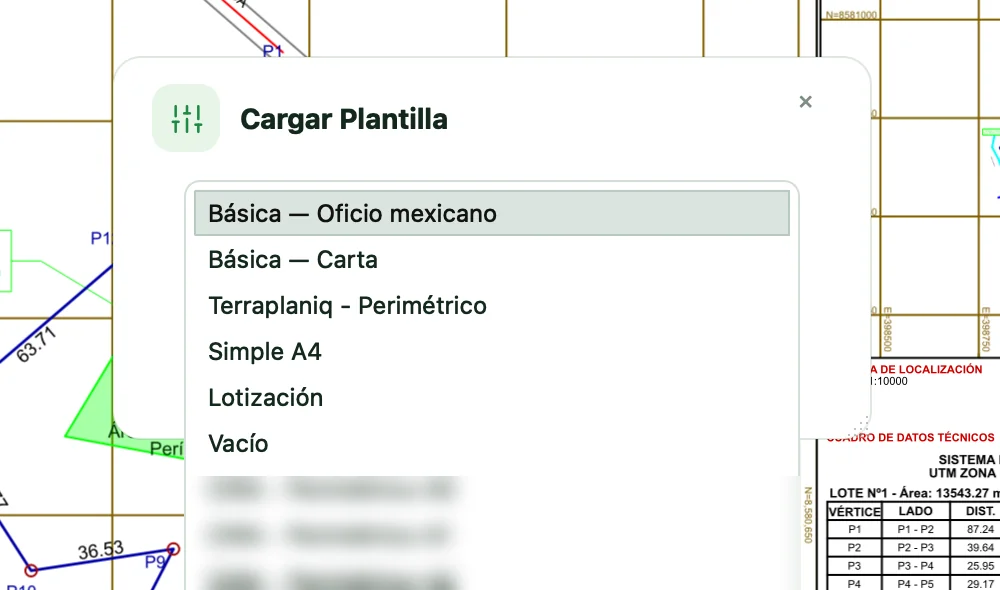

Nota: Las plantillas que trae Terraplaniq son puntos de partida básicos y editables. No son oficiales ni están aprobadas por ninguna entidad: cada profesional las adapta y revisa cada archivo antes de presentarlo.

Se enlaza con: Tu primer plano, Glosario y Índice alfabético.

Abrir la sección 1.1 en su propia página →

En Windows, Terraplaniq Pro se instala con un asistente en español. El instalador ya incluye todo lo que la aplicación necesita, también el Python que usan la memoria en Word y la exportación DXF, así que no tienes que instalar nada aparte.

Actualizar

Nota: La actualización reemplaza los archivos del programa, pero no toca tus proyectos, tus plantillas personalizadas, tus documentos ni tu sesión.

Desinstalar

Usa Inicio›Terraplaniq Pro›Desinstalar Terraplaniq Pro o Configuración de Windows›Aplicaciones. Se borran el programa y el caché de mapas; tus proyectos .tpq no se borran. Si vas a usar la licencia en otra computadora, primero libera este equipo (Cuenta y licencia).

Se enlaza con: Instalar en Mac, Cuenta y licencia y Menú Ayuda.

Abrir la sección 1.2 en su propia página →

El instalador para Mac es un archivo .dmg. Esta versión todavía no está firmada con un Apple Developer ID, así que macOS la detiene la primera vez que la abres. Se resuelve una sola vez con cualquiera de los dos métodos de abajo.

Descargar Terraplaniq Pro 1.3.0 para MacDMG · Apple Silicon · 237 MB

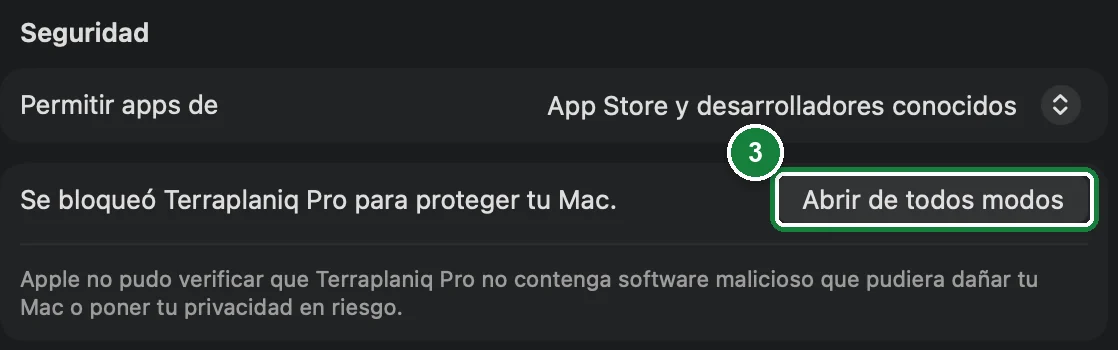

Método 1: Configuración del Sistema (sin Terminal)

Método 2: Terminal (una línea)

Úsalo si no aparece el botón del método 1, si macOS dice que la app «está dañada y no se puede abrir» o si la app se cierra apenas la abres. Abre Terminal (Aplicaciones › Utilidades › Terminal), pega esta línea y pulsa Enter:

Si Terminal no muestra nada, funcionó: abre Terraplaniq Pro desde Aplicaciones. La línea solo quita la marca de «descargado de internet» que macOS pone a los archivos bajados; no cambia ninguna otra configuración de seguridad.

Nota: Sigue estos pasos solo con el instalador descargado de terraplaniq.com. Para comprobar que llegó completo, en Terminal: shasum -a 256 ~/Downloads/TerraplaniqPro-1.3.0-macOS.dmg debe mostrar 7536e120c78170f5fdb386ffb90163b34cf3e43c7a206240b4e7e2868a5974e0.

No funciona en Mac con procesador Intel ni en versiones anteriores a macOS 26. En Mac, la memoria Word y el asistente usan el Python incluido; exportar a Excel, importar la base de datos desde Excel y convertir CSV a SHP todavía necesitan Python 3.12 instalado con los paquetes de requirements.txt.

Este paso se menciona en: 1.2 Instalar en Windows, actualizar y desinstalar, 1.5 Cuenta y licencia: iniciar sesión, demo, equipos y Mi Cuenta, 14.10 Solución de problemas frecuentes, 14.13 Menú Ayuda: actualizaciones, manuales, diagnóstico y soporte.

Abrir la sección 1.3 en su propia página →

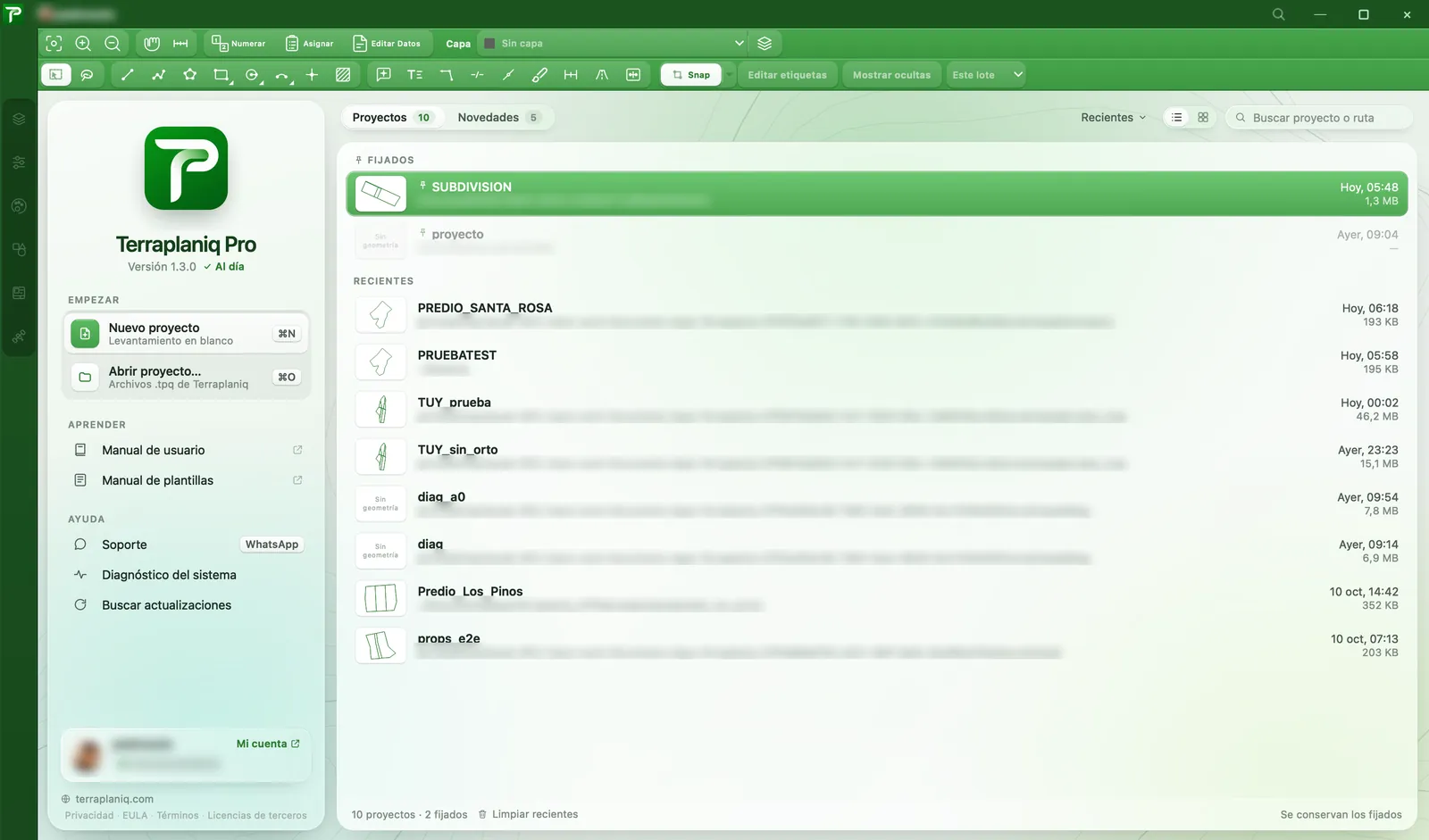

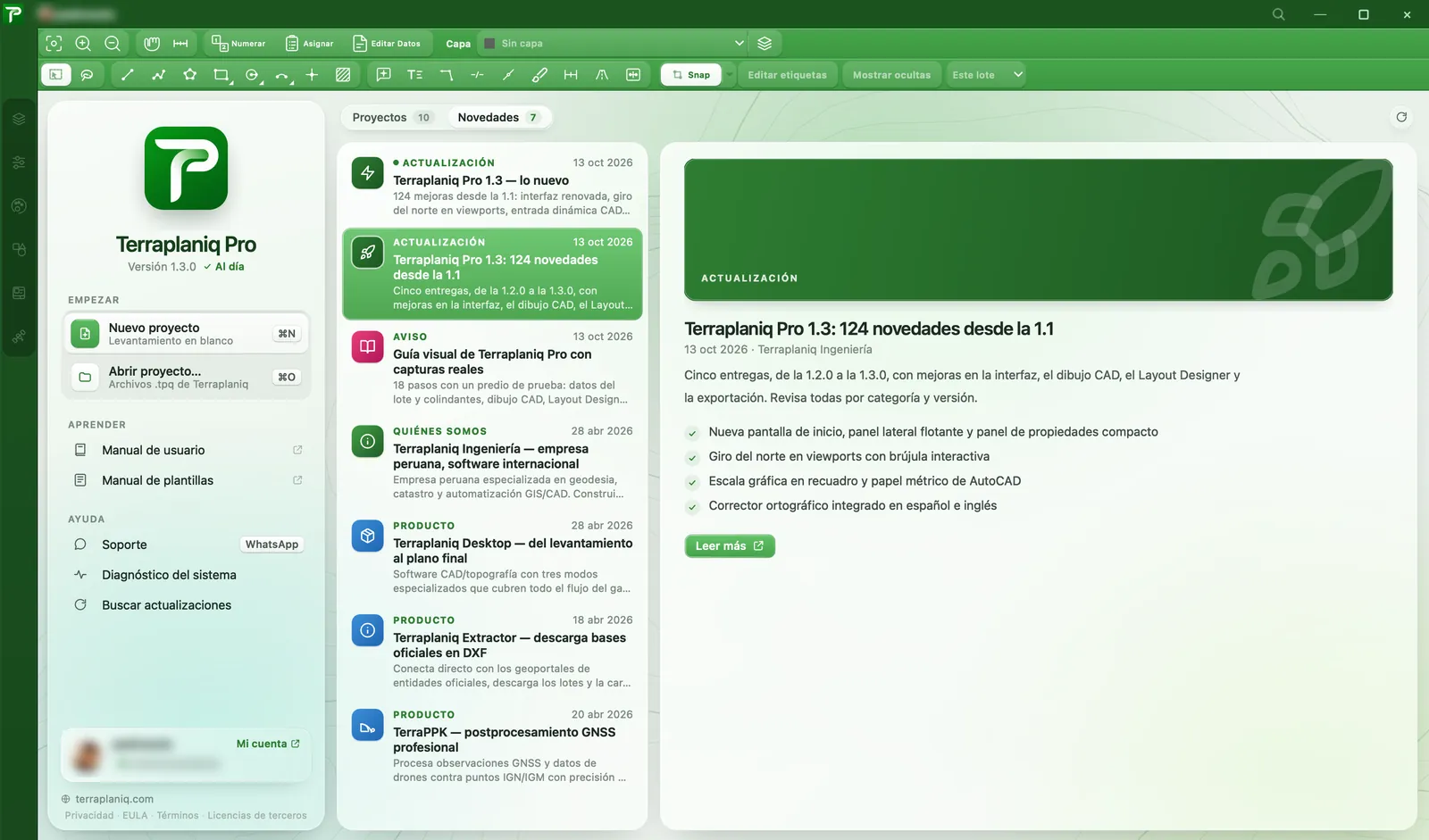

Desde aquí creas un levantamiento nuevo o abres un proyecto guardado (archivo .tpq, el formato propio de Terraplaniq). A la derecha están tus proyectos: los fijados nunca salen de la lista y los recientes se pueden buscar por nombre o ruta y ver en lista o en mosaico con su vista previa.

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 14.13 Menú Ayuda: actualizaciones, manuales, diagnóstico y soporte, 15.1 Referencia de menús de la ventana principal.

Abrir la sección 1.4 en su propia página →

Terraplaniq Pro funciona con una cuenta. Al abrirlo inicias sesión una vez; después la licencia se revisa sola en segundo plano y puedes trabajar sin internet durante un tiempo.

Nota: Si cierras la ventana de inicio de sesión sin entrar, la aplicación se cierra.

Demo de 7 días

En el inicio de sesión, Probar demo 7 días activa una demo con todas las funciones en este equipo. Necesita internet solo para activarse. La demo permite 5 exportaciones y no hace exportaciones masivas (todos los lotes o todas las láminas a la vez). El botón de la cuenta muestra los días y las exportaciones que te quedan. Cada equipo puede usar la demo una sola vez.

Trabajar sin internet

Avisos de vencimiento

Cuando tu licencia está por vencer, un aviso te lo recuerda a los 15, 7, 3 y 1 días, con los botones Mi cuenta y WhatsApp. En la demo, el aviso aparece desde los 3 últimos días.

El botón de la cuenta

Cambiar de computadora

Nota: Las transferencias son para cambiar de computadora, no para usar la licencia por turnos: entre una transferencia y otra deben pasar 7 días. El número de equipos y de transferencias por año depende de tu plan; lo ves en Cuenta Terraplaniq.

Mi Cuenta en la web

Se enlaza con: Instalar en Windows, Instalar en Mac y Solución de problemas.

Este paso se menciona en: 15.1 Referencia de menús de la ventana principal.

Abrir la sección 1.5 en su propia página →

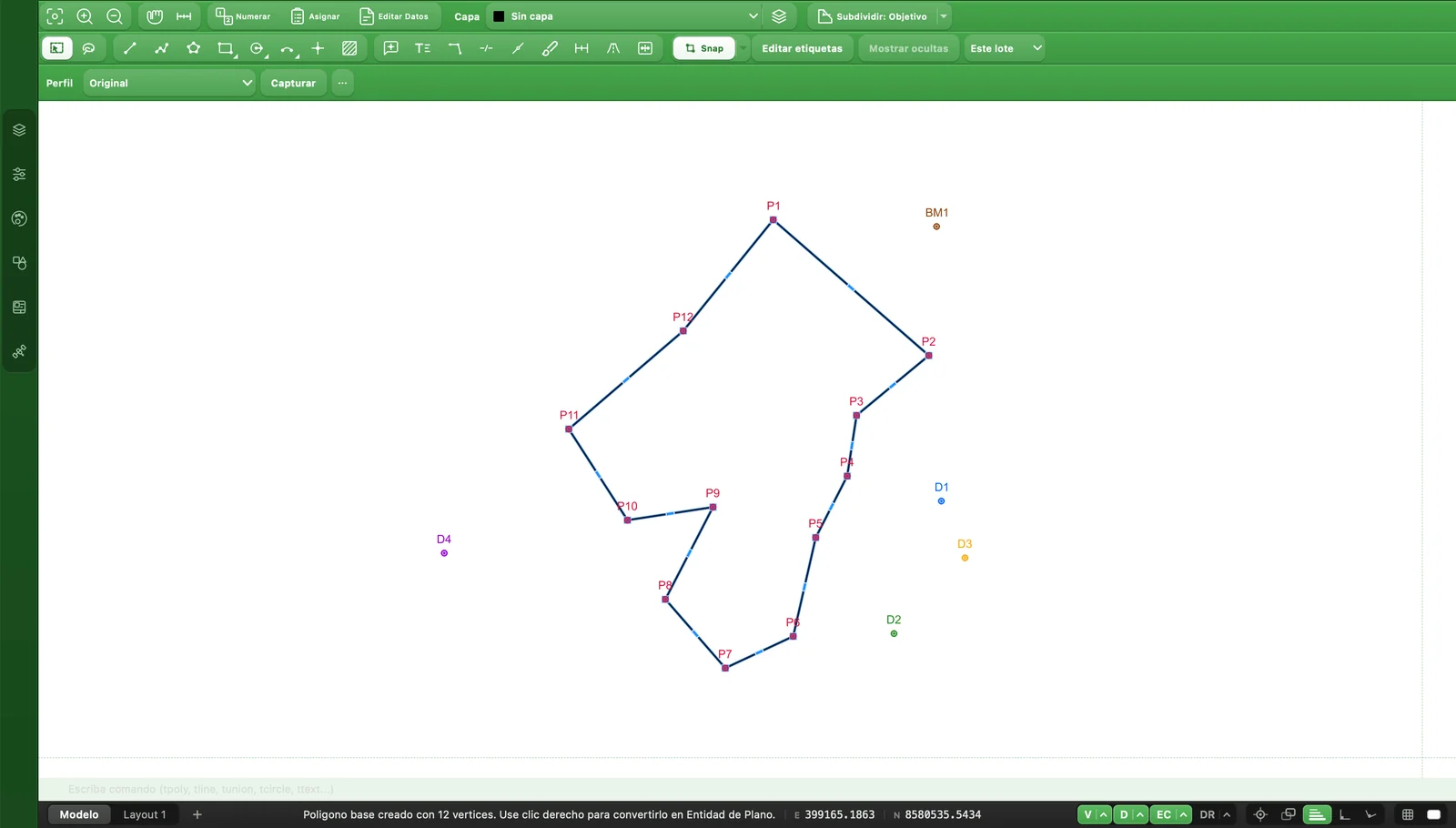

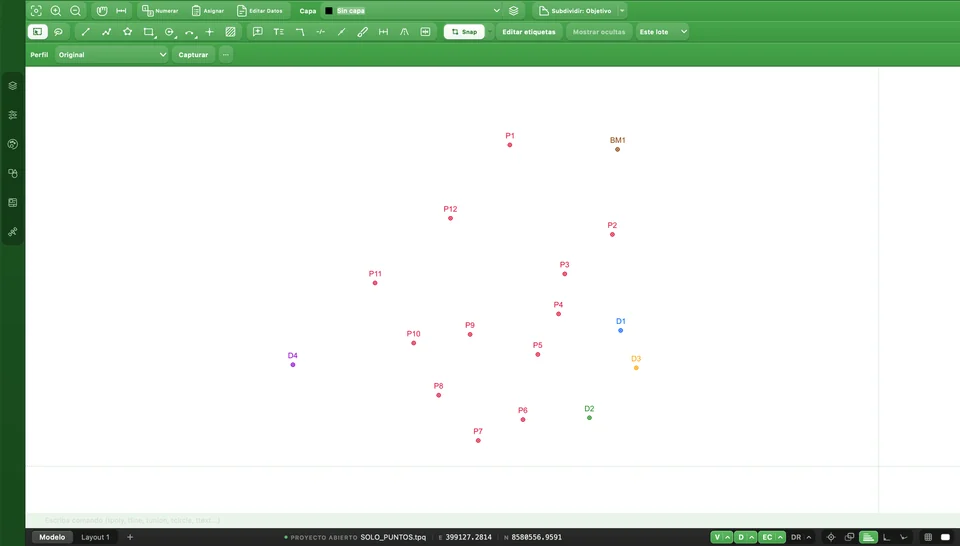

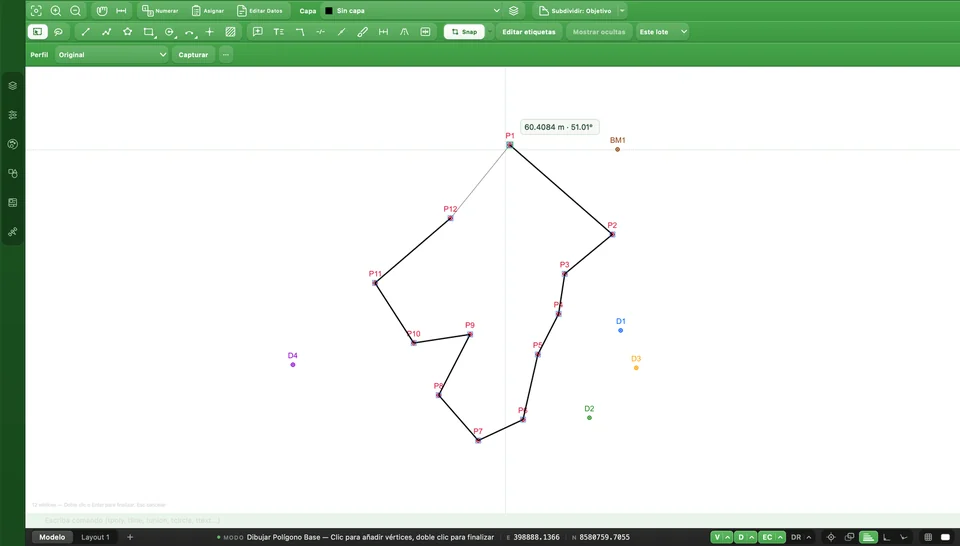

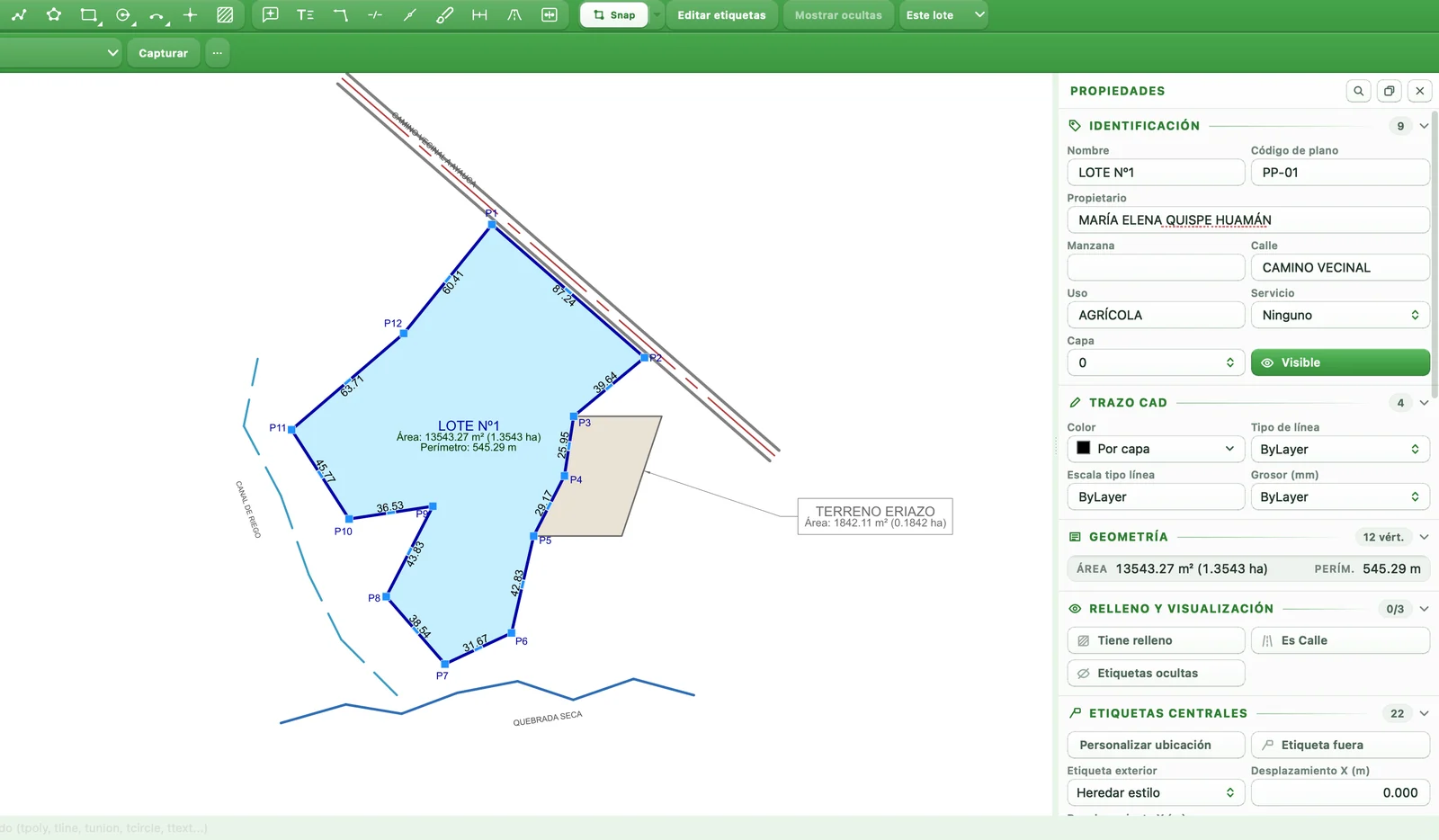

Si es tu primera vez, sigue este recorrido una sola vez de punta a punta: al final tendrás un predio con sus puntos, su lote, sus colindantes, su lámina en PDF y DXF y su memoria descriptiva. Cada paso enlaza a la explicación completa, por si quieres profundizar.

Descargar los sets de muestra (ZIP)

Nota: ¿Te perdiste? Cada control tiene su explicación: usa el buscador del índice (arriba a la izquierda) o el glosario para entender un término.

Se enlaza con: Glosario, La ventana principal y Solución de problemas.

Este paso se menciona en: 1.1 Cómo usar este manual.

Abrir la sección 1.6 en su propia página →

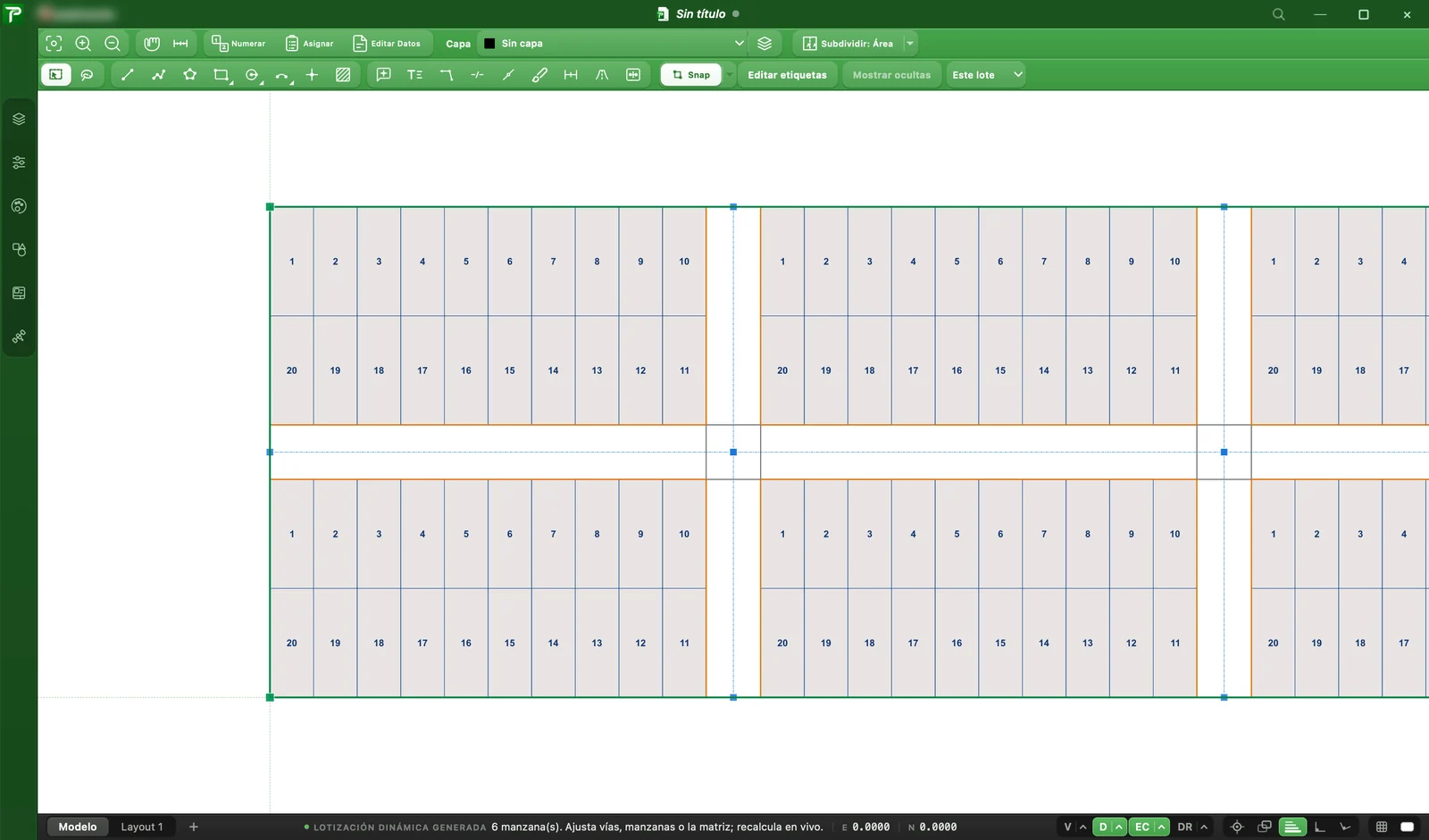

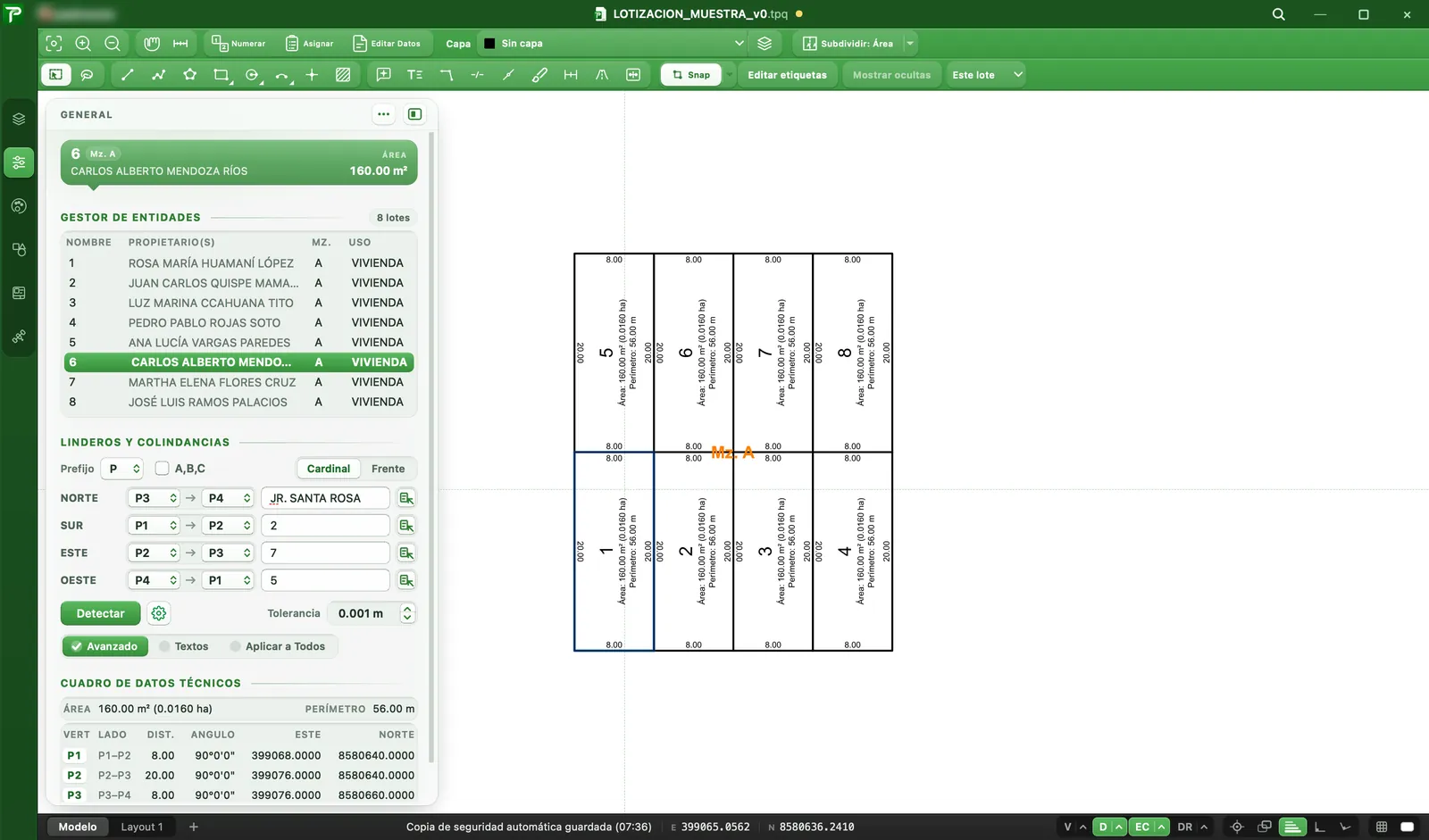

La ventana tiene siempre la misma estructura: arriba la barra de título y dos filas de herramientas; a la izquierda un riel con siete paneles; al centro el dibujo, también llamado canvas o espacio modelo (en coordenadas reales); a la derecha el panel de Propiedades; abajo la barra de estado. El Layout Designer repite esta organización, así que lo que aprendas aquí te sirve también para las láminas (las hojas del plano listas para imprimir que armas en el Layout Designer).

1. 1
   Documento — nombre del proyecto y punto de estado (gris: nunca guardado, amarillo: cambios sin guardar, verde: guardado). Un clic abre el menú del documento.
2. 2

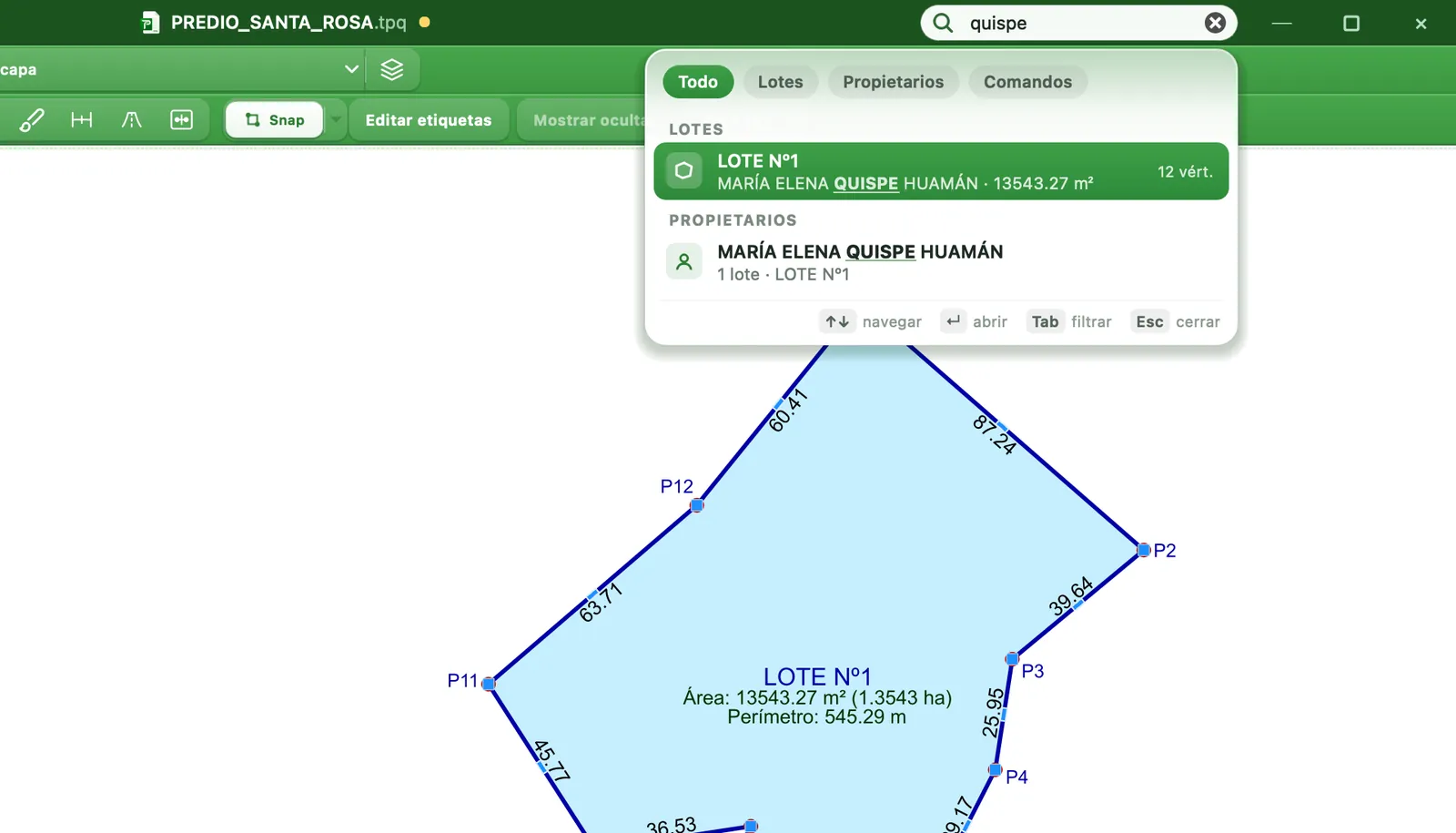

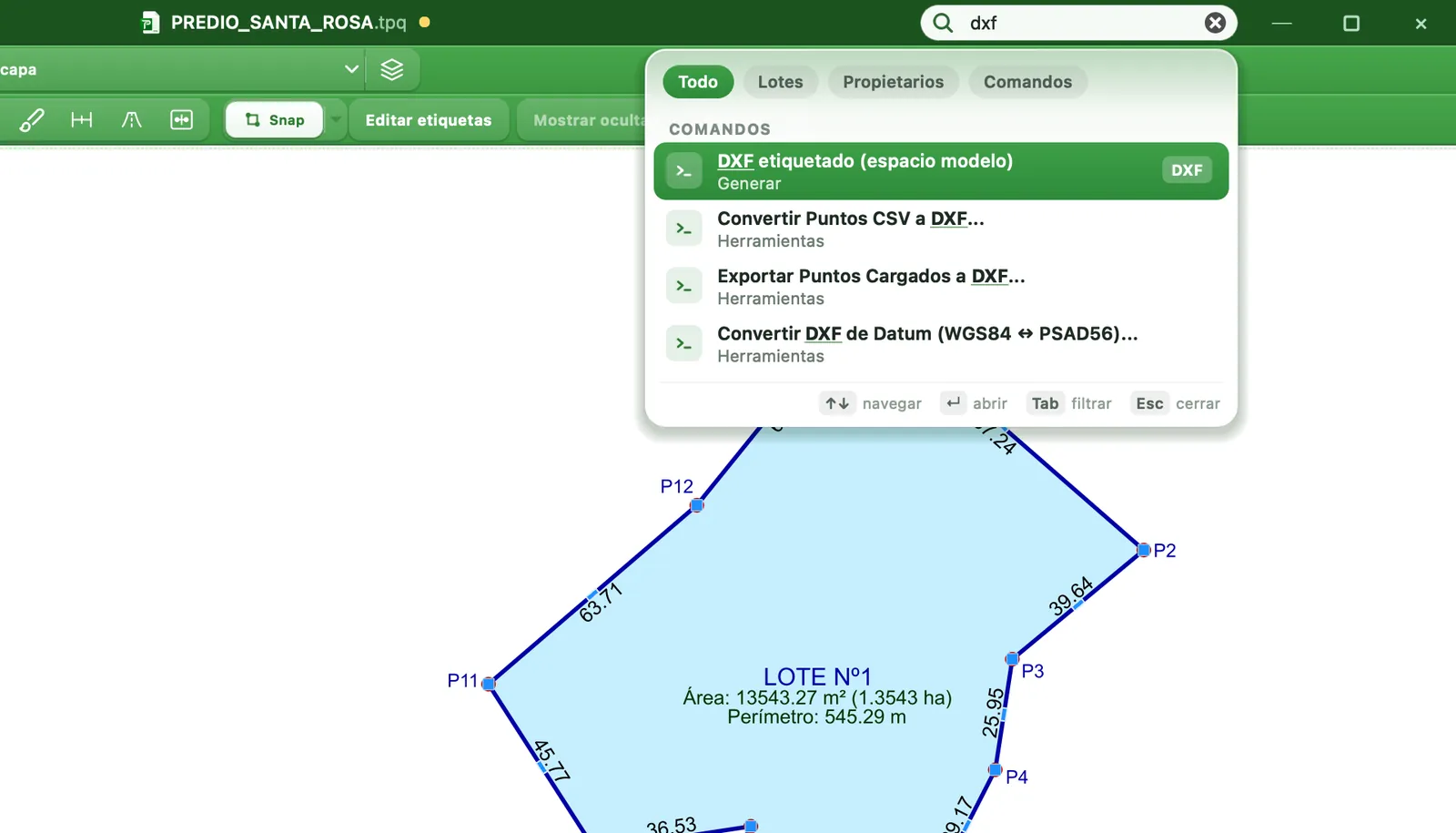

   Buscador — encuentra lotes, propietarios y comandos.
3. 3
   Vista y datos — zoom, pan, medir, Numerar, Asignar y Editar Datos.
4. 4
   Capa activa — capa donde se crea lo nuevo; si hay algo seleccionado, lo pasa a esa capa. El botón de la derecha abre el administrador de capas.
5. 5
   Subdividir — solo en los modos Subdivisión y Lotización.
6. 6
   Barra de Dibujo CAD — selección, dibujo, anotación y edición.
7. 7
   Snap y etiquetas — referencias a objetos (snap: el cursor se engancha a vértices, puntos medios o intersecciones) y edición manual de rótulos.
8. 8
   Riel de paneles — abre y cierra los paneles laterales.
9. 9
   Panel lateral — aquí, General. Puede ir acoplado o flotar sobre el dibujo con transparencia.
10. 10
    Canvas — el dibujo en coordenadas reales (espacio modelo).
11. 11

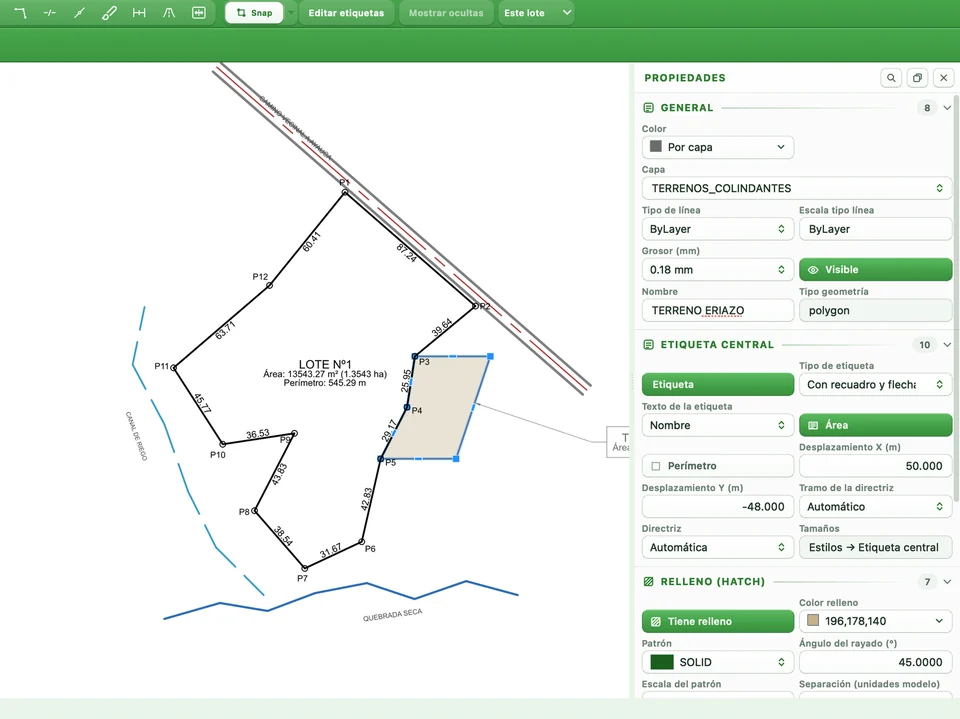

    Propiedades — todo lo editable de la selección; Ctrl+1 (⌘+1) lo muestra u oculta.
12. 12
    Pestañas — Modelo, una pestaña por lámina y + para crear otra.
13. 13
    Estado y coordenadas — mensaje de la acción en curso y posición Este/Norte del cursor.
14. 14
    Rotulación rápida — V vértices, D distancias, EC etiquetas centrales y DR directrices.
15. 15
    Ayudas de dibujo y vista — enfoque de lote, selección cíclica, grosores, ORTHO, orto relativo, grilla y fondo.

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 15.1 Referencia de menús de la ventana principal.

Abrir la sección 1.7 en su propia página →

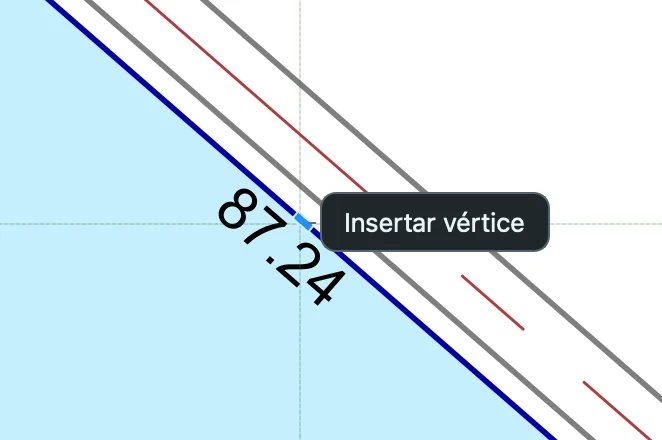

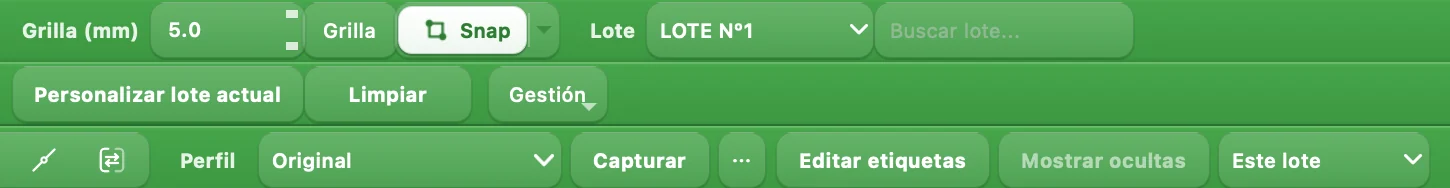

Pasa el mouse sobre cualquier botón y espera un momento: aparece una tarjeta con el nombre, qué hace y su atajo. Si la ventana es angosta, los botones que no caben pasan al botón » Más herramientas.

Fila superior

1. 1
   Ajustar vista — muestra todo el dibujo (Ctrl+0).
2. 2
   Acercar — (Ctrl++).
3. 3
   Alejar — (Ctrl+-).
4. 4
   Pan — desplaza la vista; también manteniendo Espacio.
5. 5

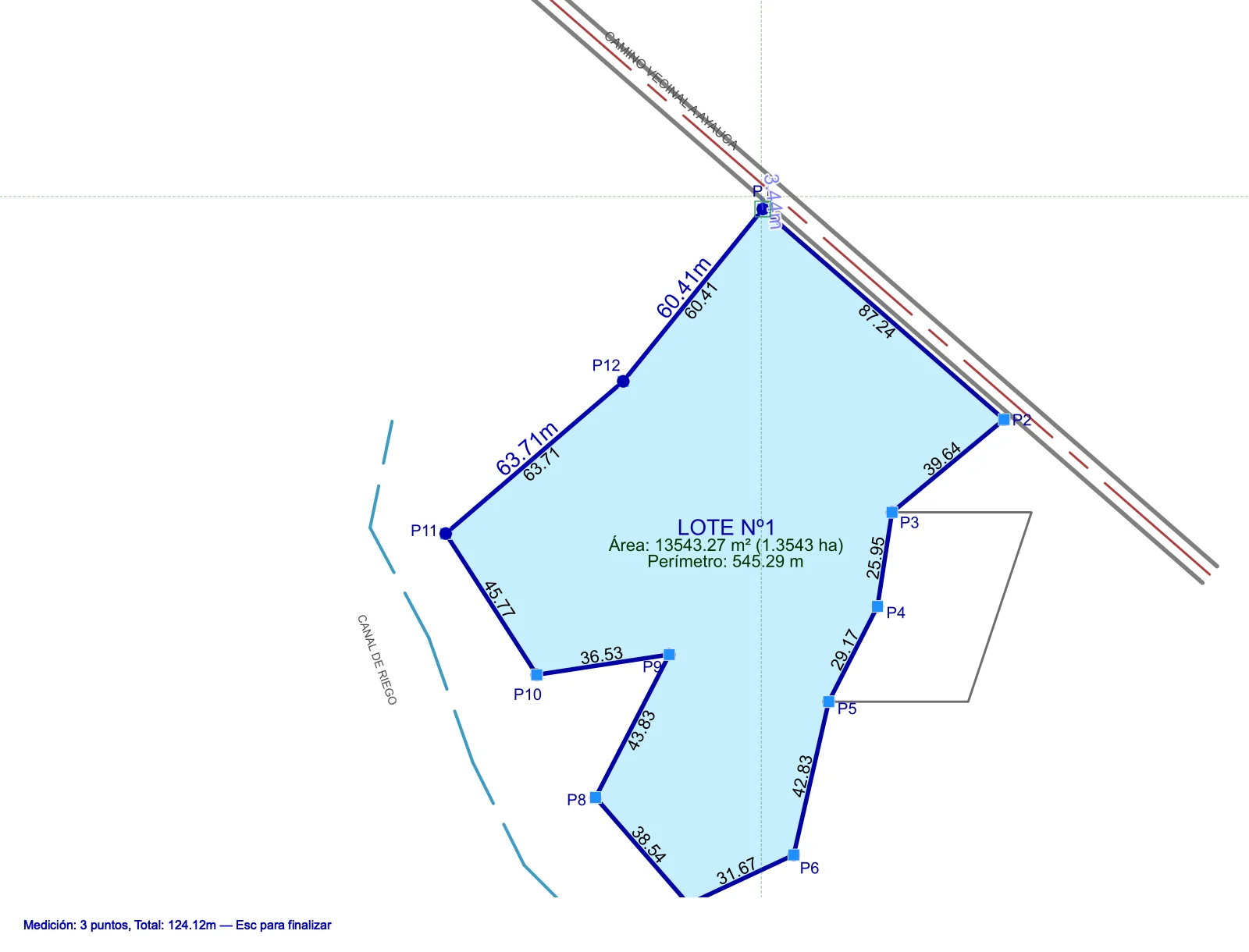

   Medir — distancias temporales que no se guardan (M).
6. 6

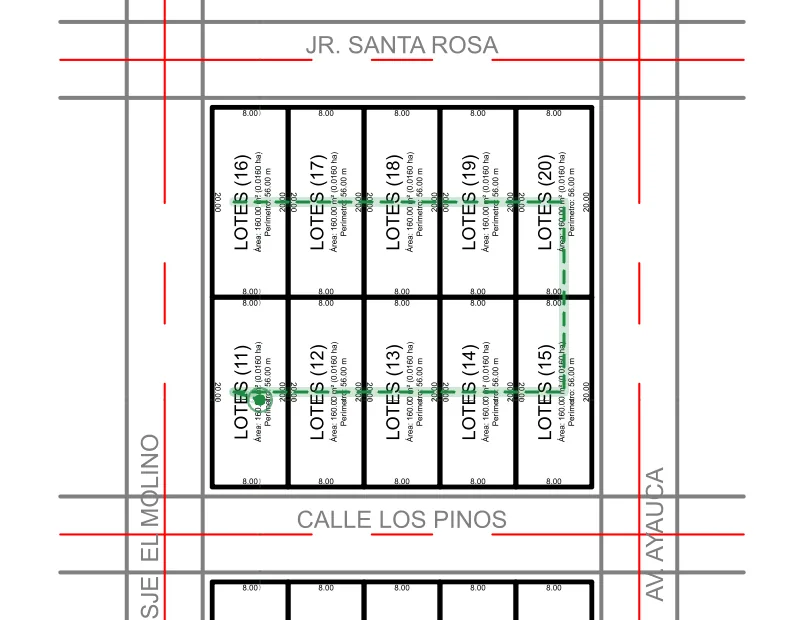

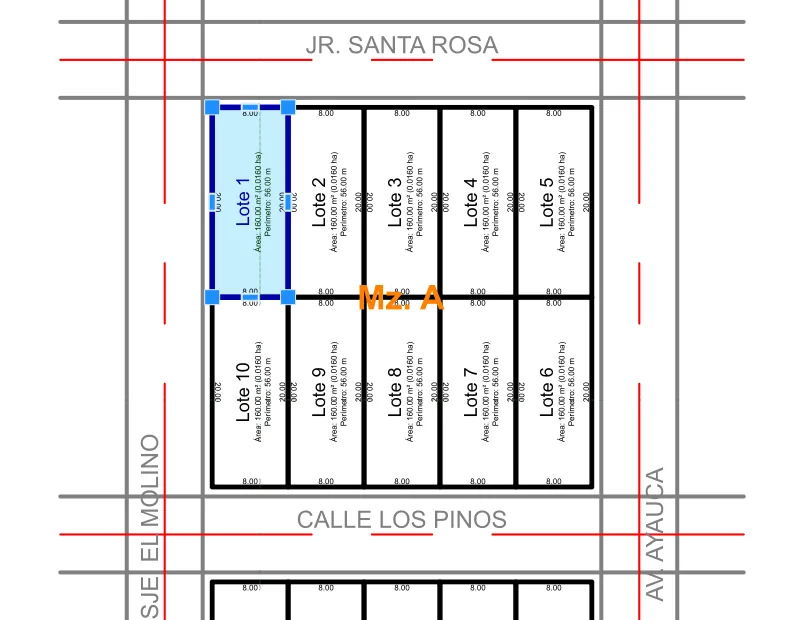

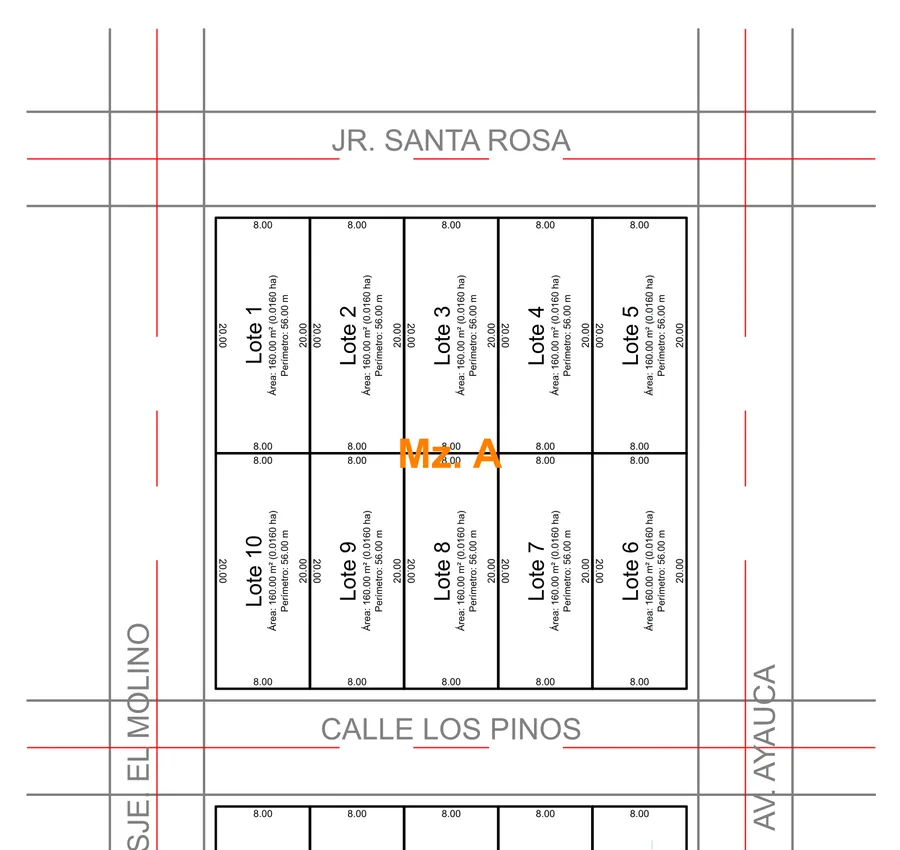

   Numerar — numera lotes en el orden de un trazo (ver paso).
7. 7

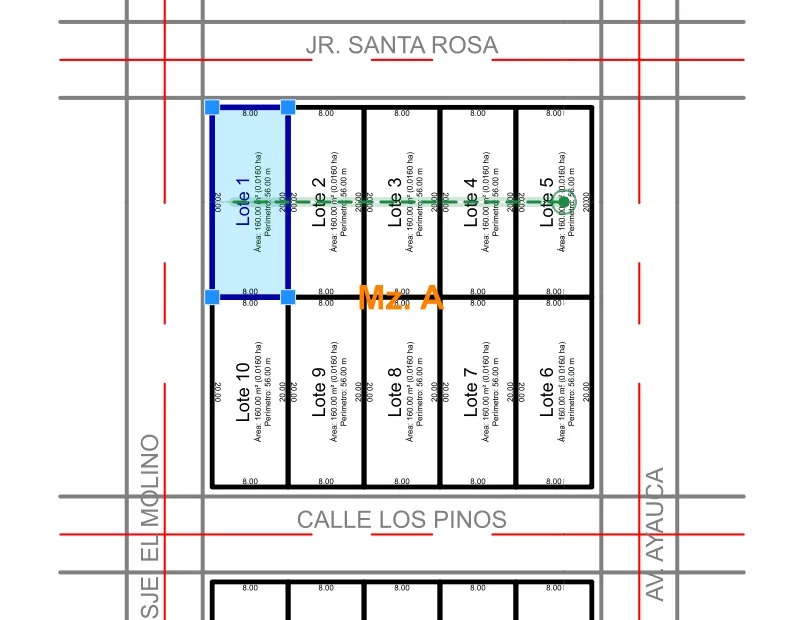

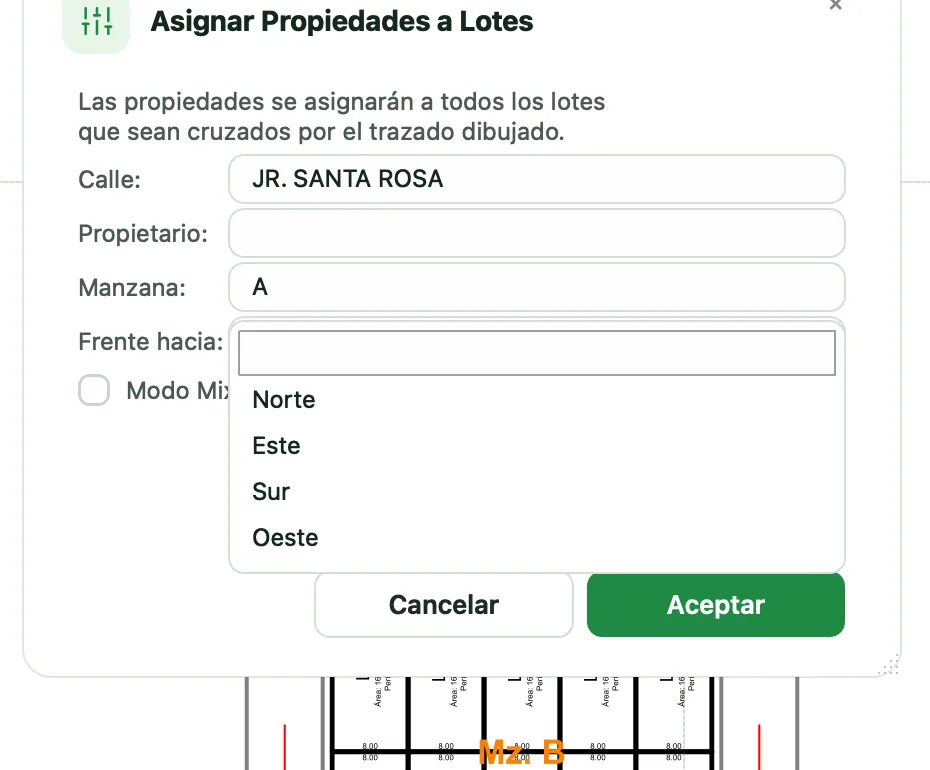

   Asignar — calle, propietario, manzana y frente a los lotes que cruza un trazo (ver paso).
8. 8

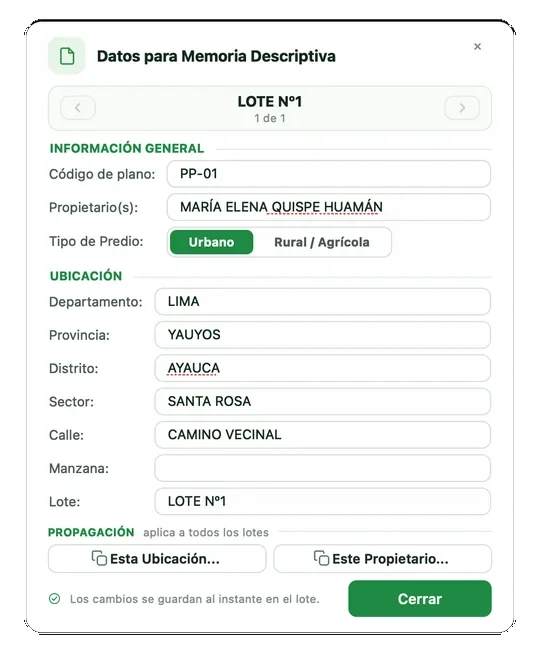

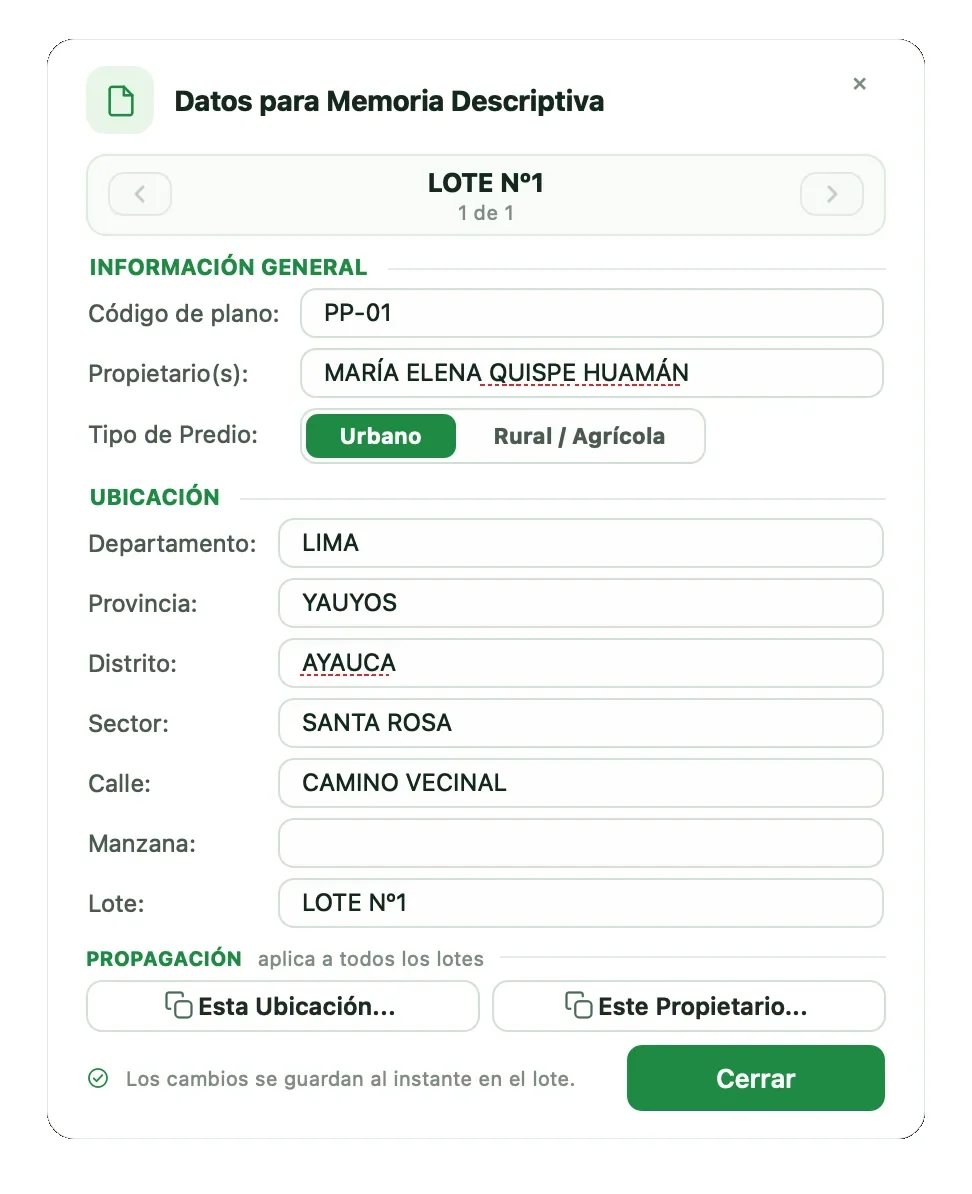

   Editar Datos — ficha del lote activo (propietario, ubicación y otros datos) para el plano y la memoria descriptiva (ver paso).
9. 9
   Capa activa — arrastra su borde derecho para ensancharla.
10. 10

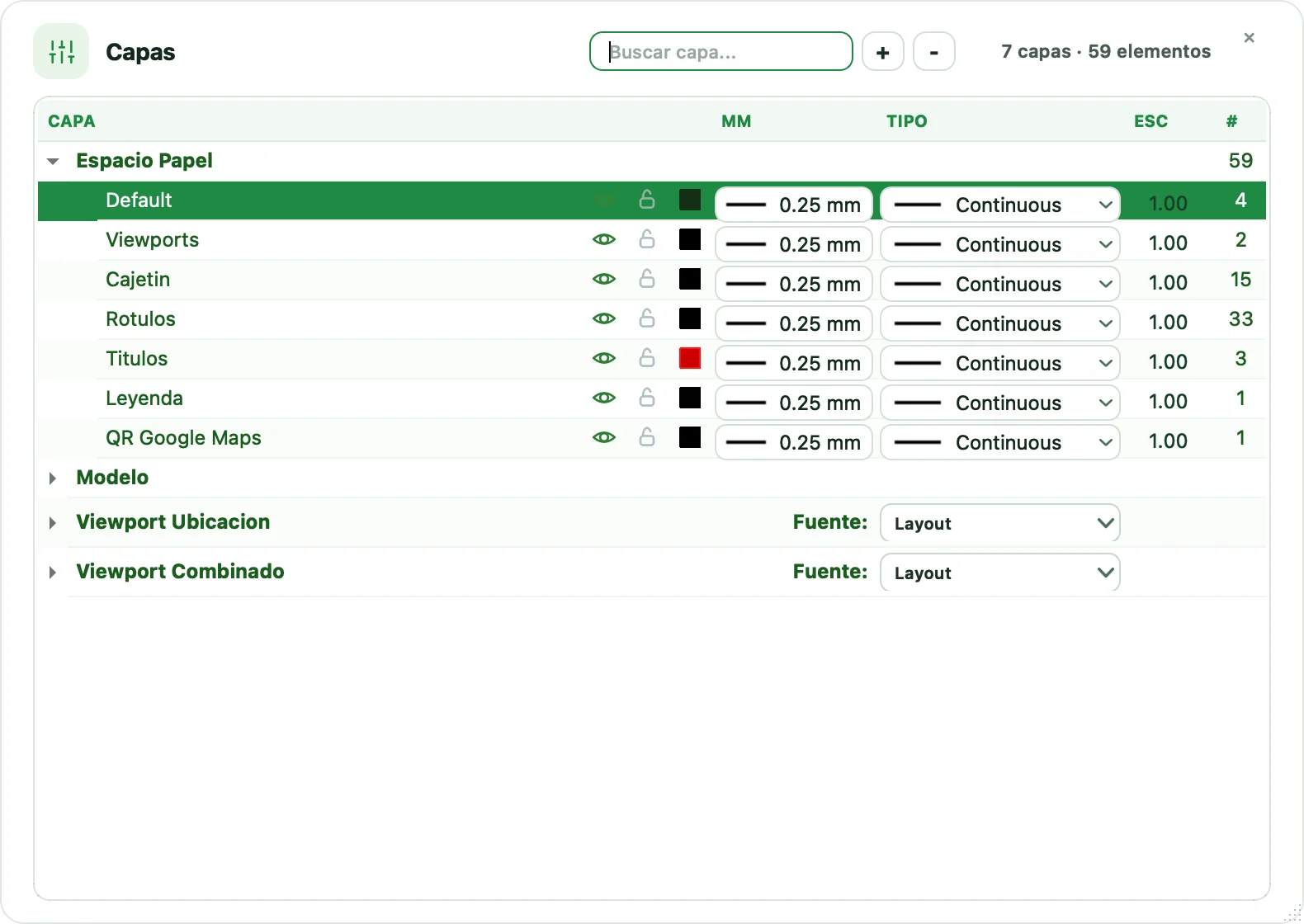

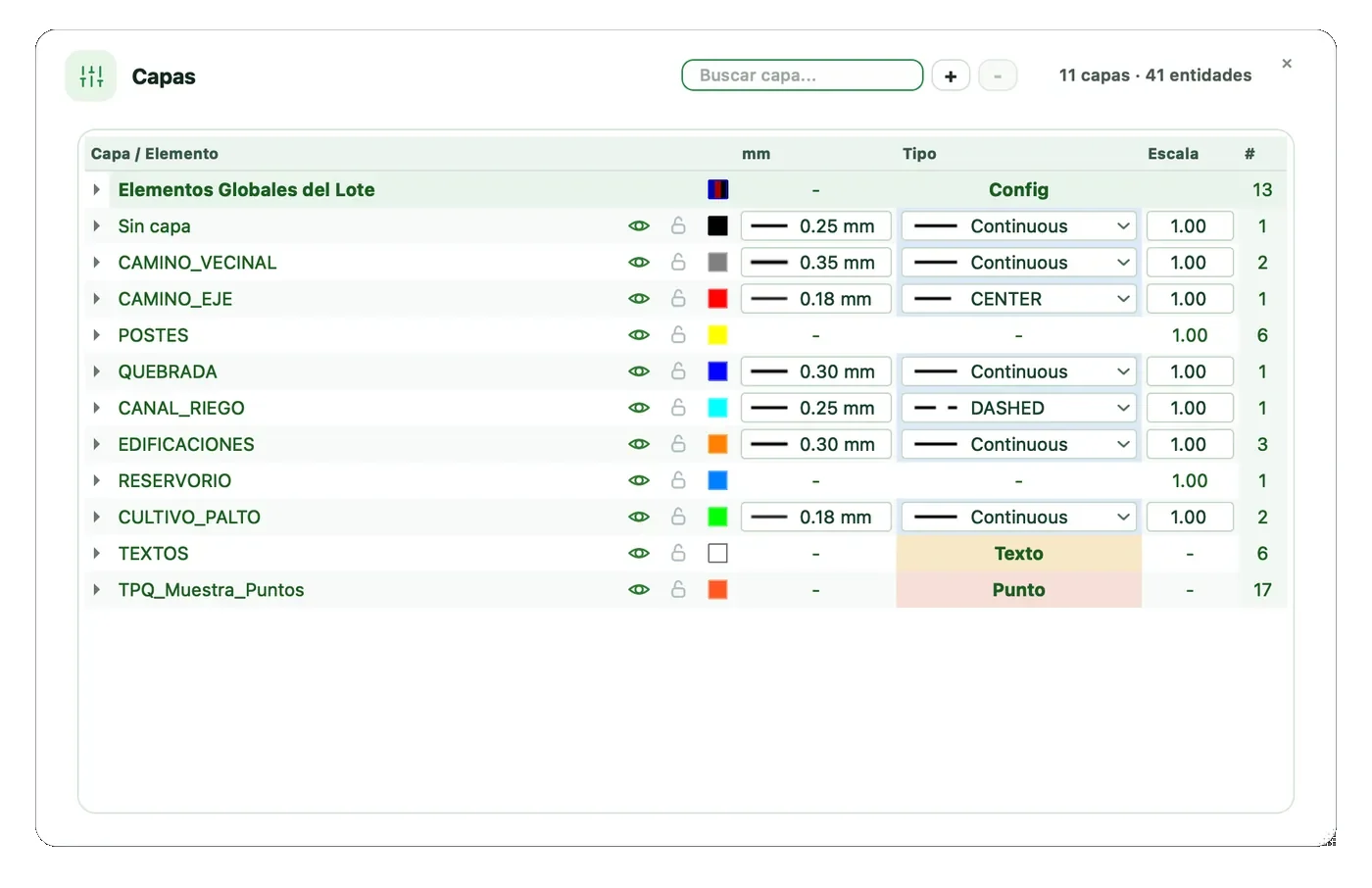

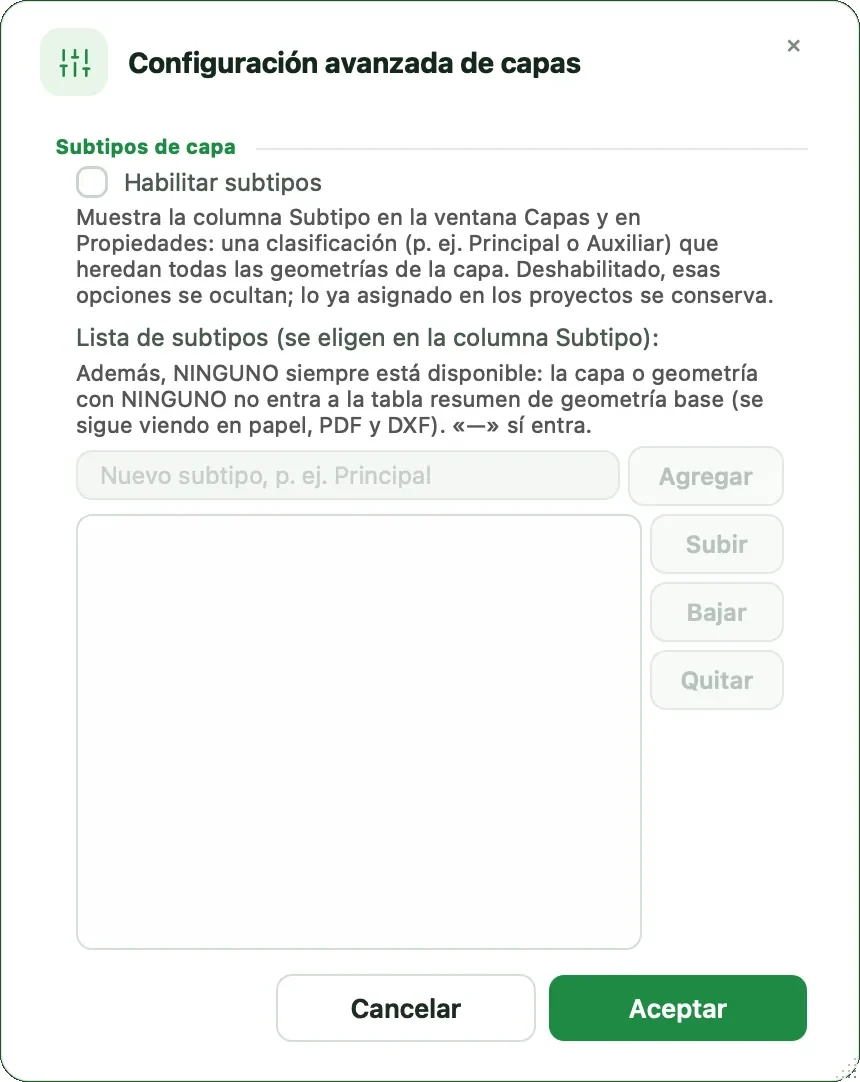

    Administrador de capas — abre el diálogo Capas (ver paso).
11. 11
    Subdividir — repite el último modo de subdivisión usado; solo aparece en los modos Subdivisión y Lotización.
12. 12

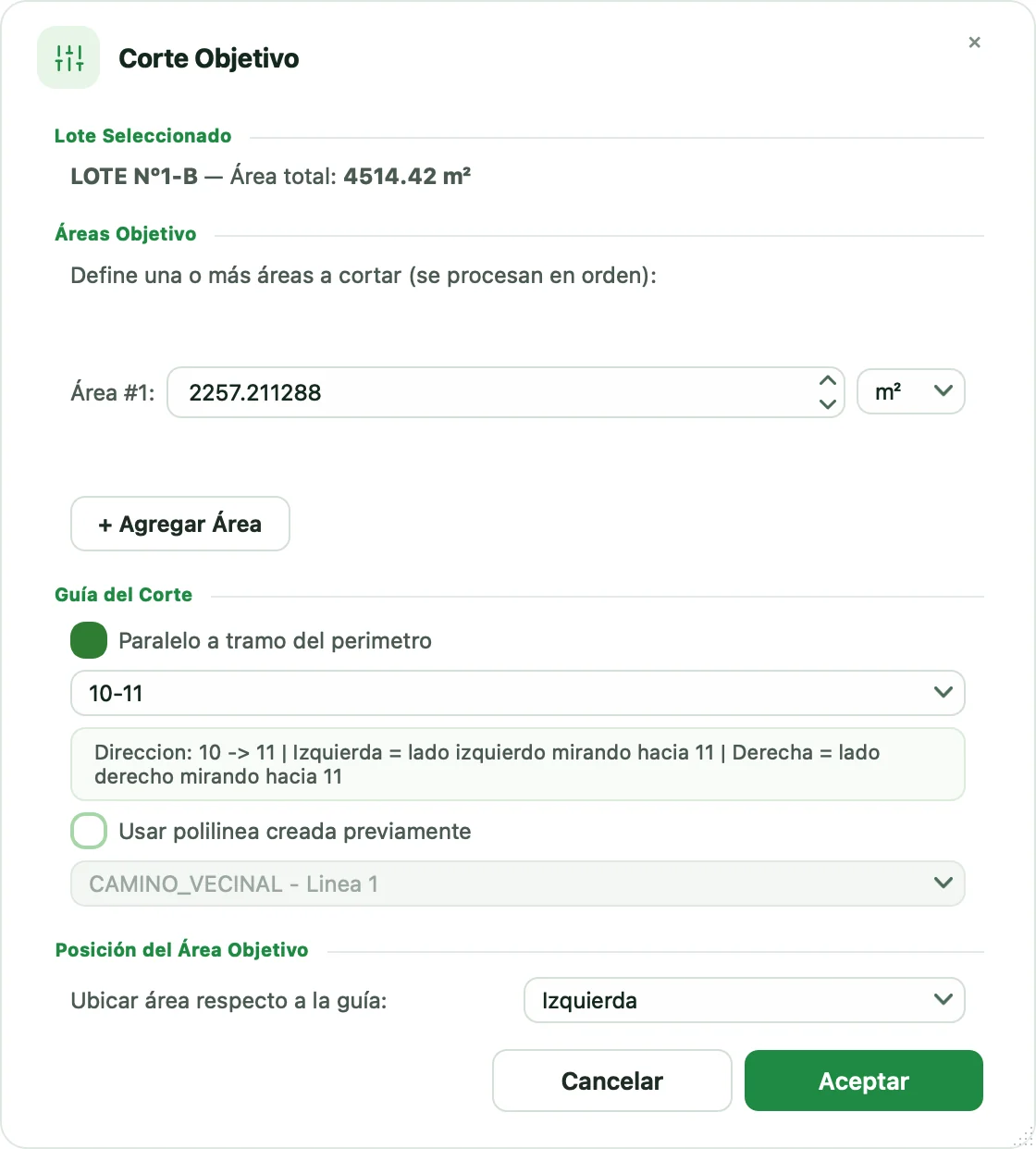

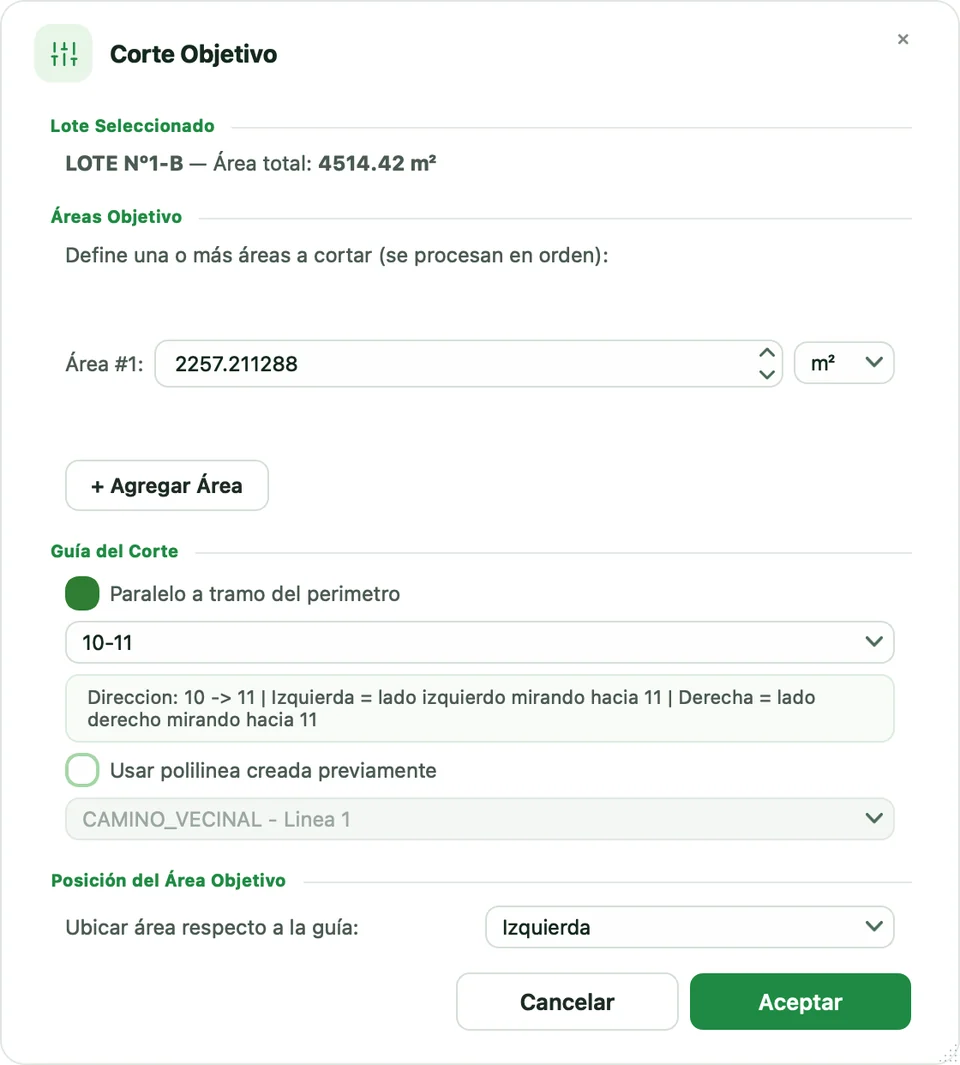

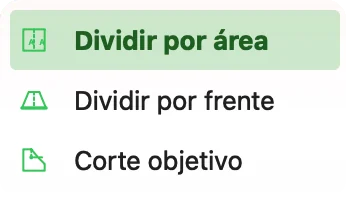

    Modos de subdivisión — Dividir por área, Dividir por frente o Corte objetivo.

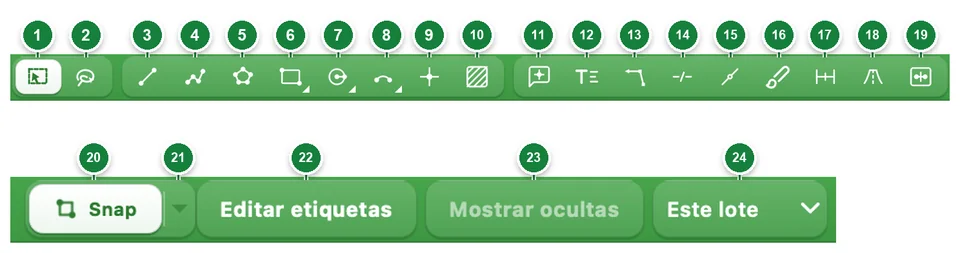

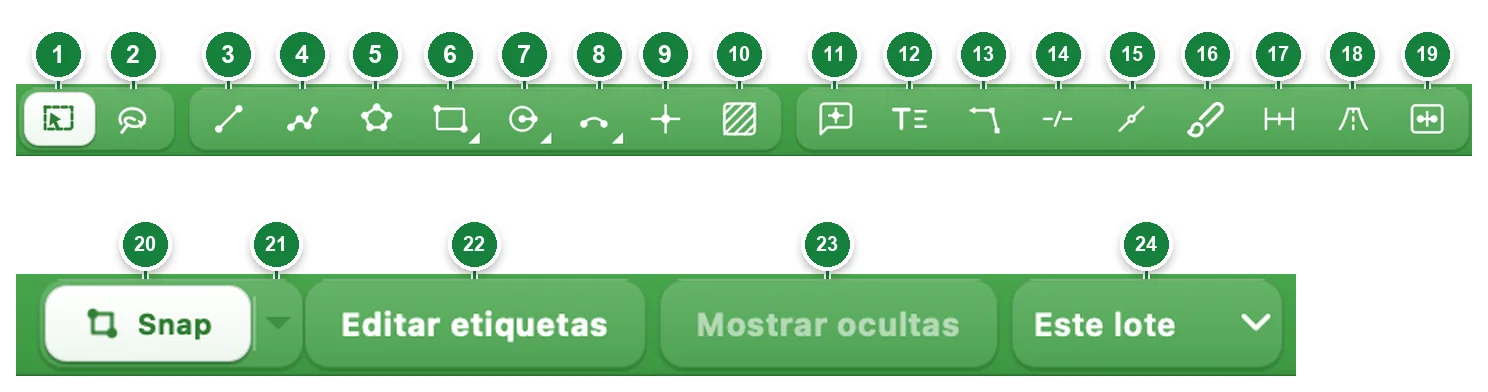

Barra de Dibujo CAD

1. 1
   Selección rectangular
2. 2
   Selección por lazo
3. 3
   Línea
4. 4
   Polilínea
5. 5
   Polígono
6. 6
   Figuras — rectángulo, cuadrado por diagonal o por centro y radio.
7. 7
   Círculos — centro y radio, centro y diámetro, 2 puntos, 3 puntos y tangentes.
8. 8
   Curvas — arco, spline y elipse.
9. 9
   Punto base
10. 10
    Hatch — sombreado de un área cerrada.
11. 11

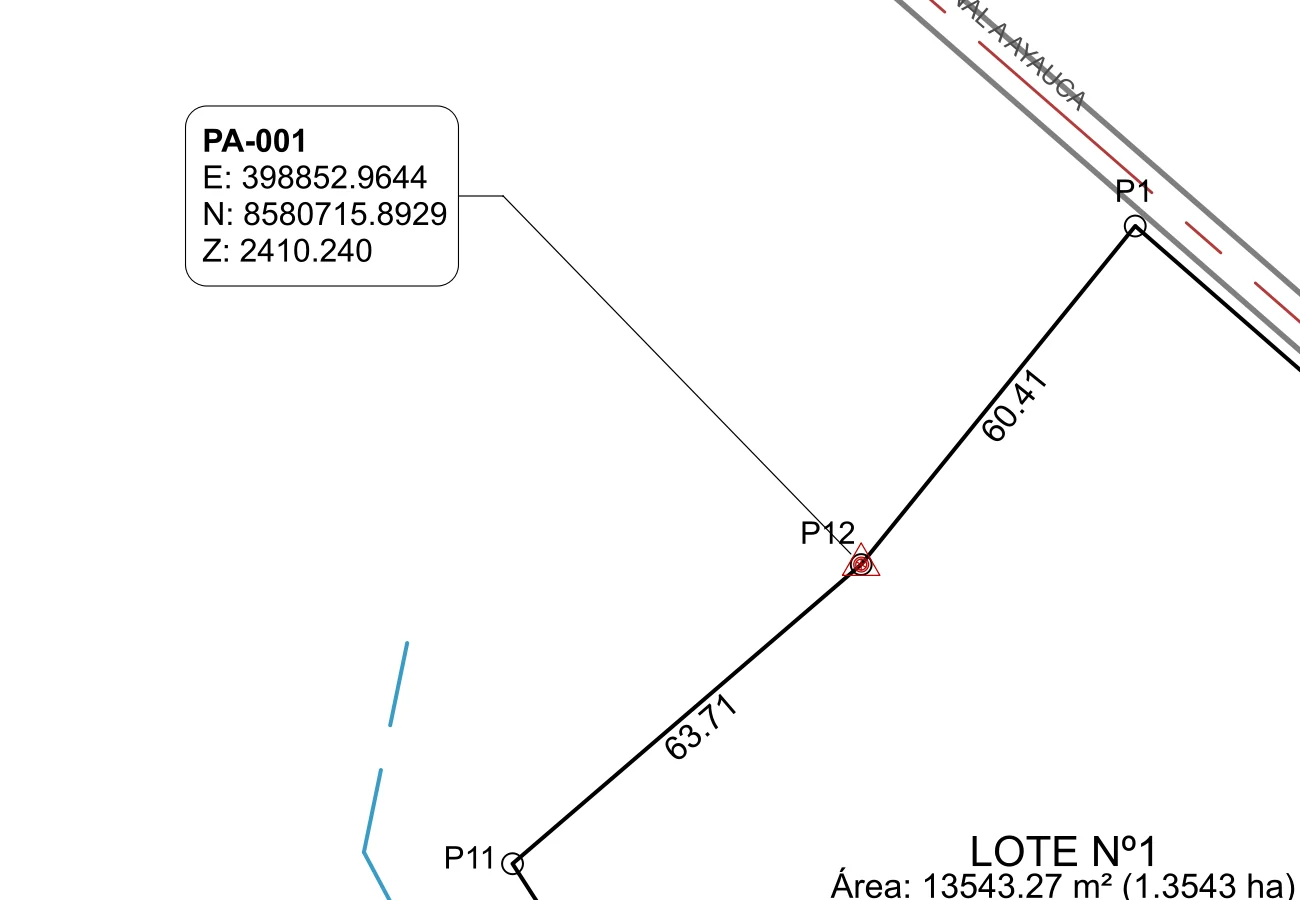

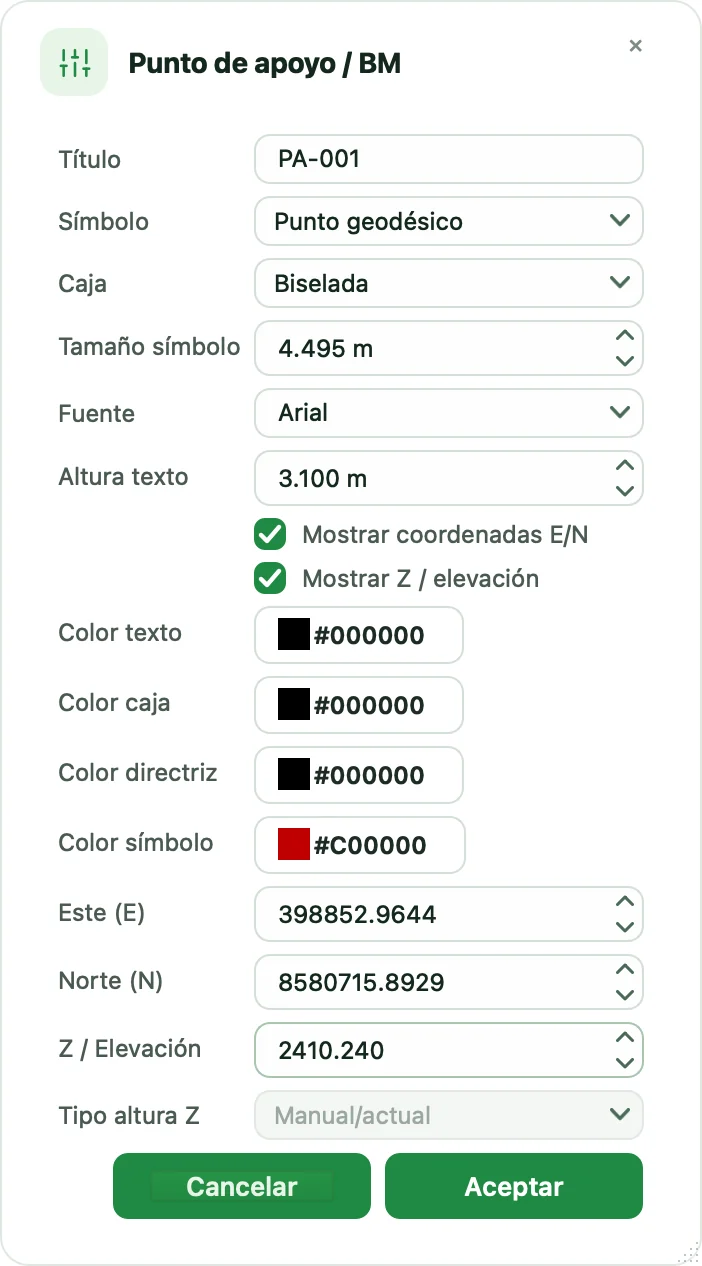

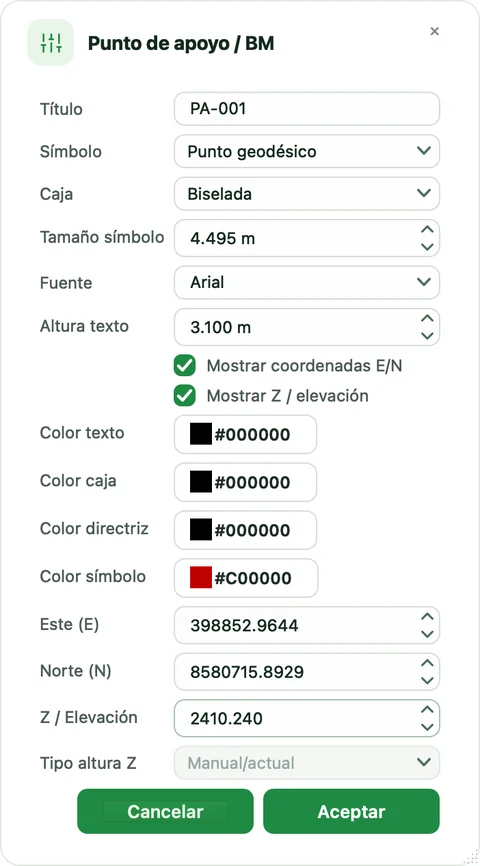

    Punto de apoyo / BM
12. 12
    Texto múltiple
13. 13
    Directriz
14. 14
    Partir en un punto
15. 15
    Unir
16. 16
    Igualar propiedades — la brocha copia capa, color, tipo y grosor; clic derecho para elegir qué copia.
17. 17

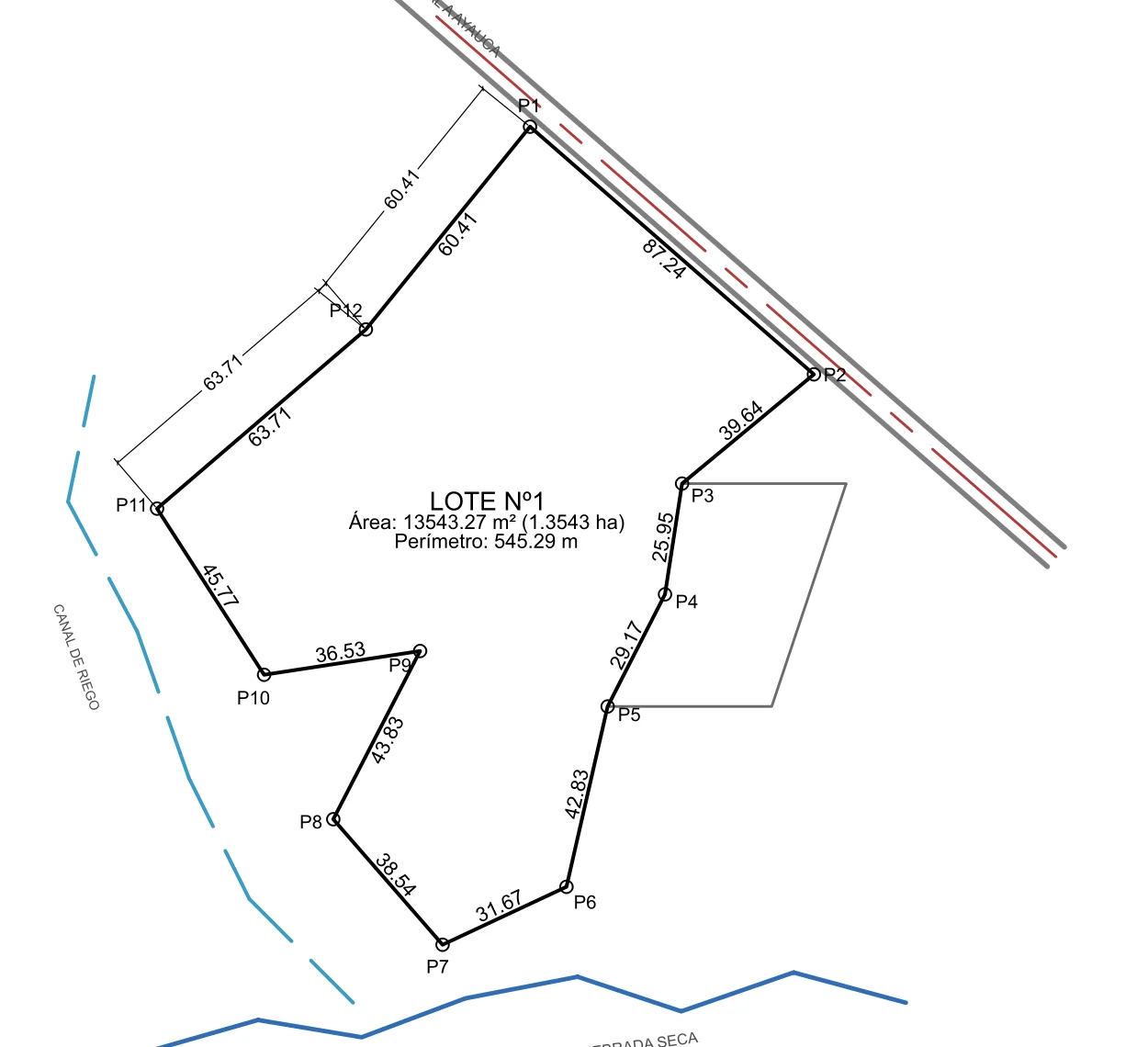

    Cota alineada
18. 18

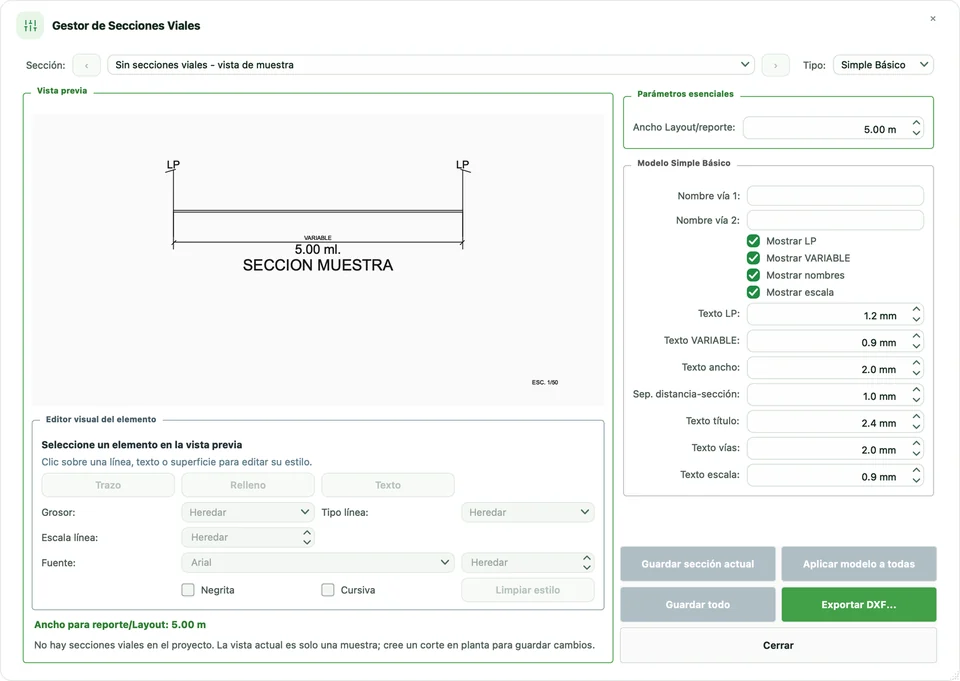

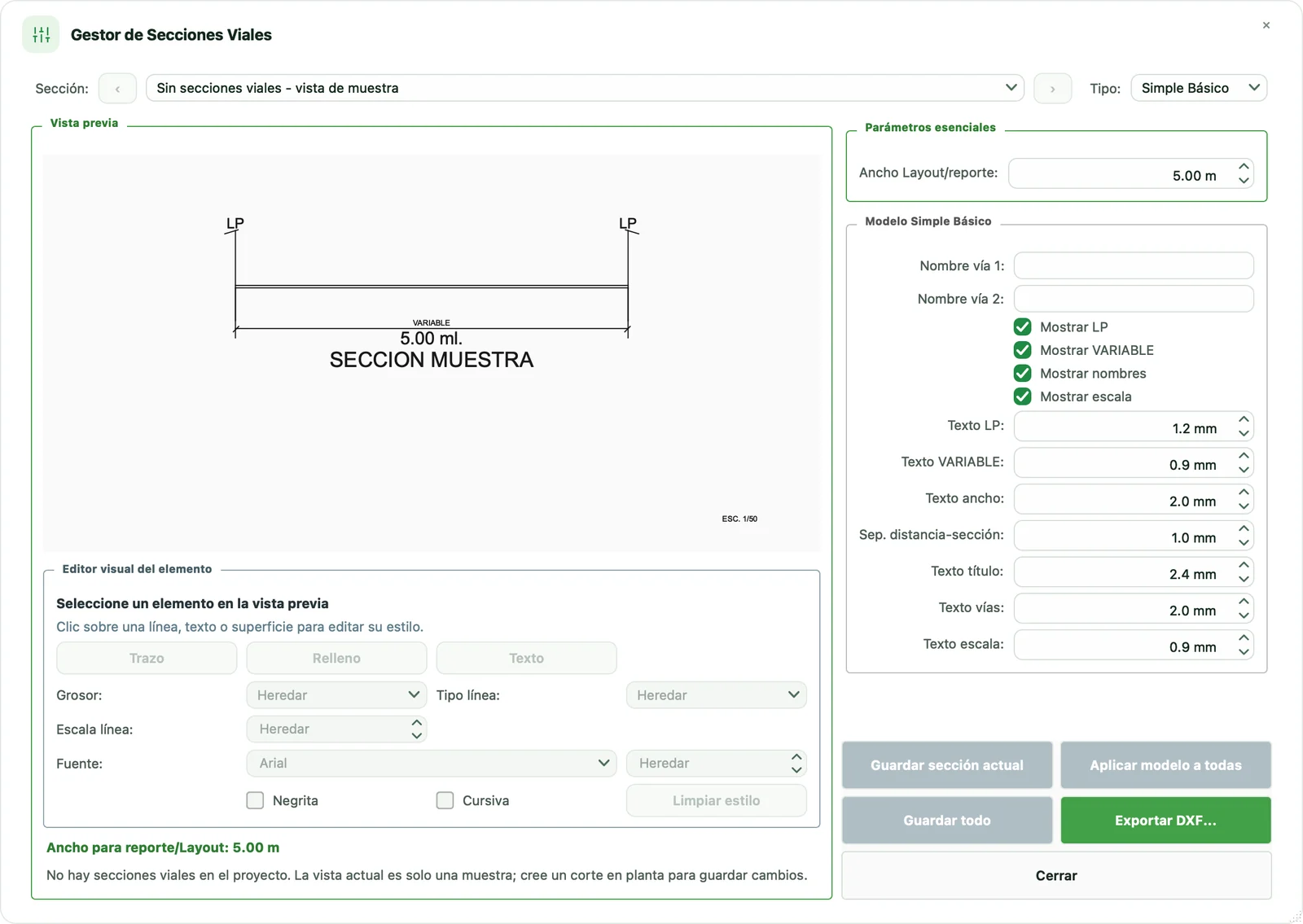

    Sección vial
19. 19

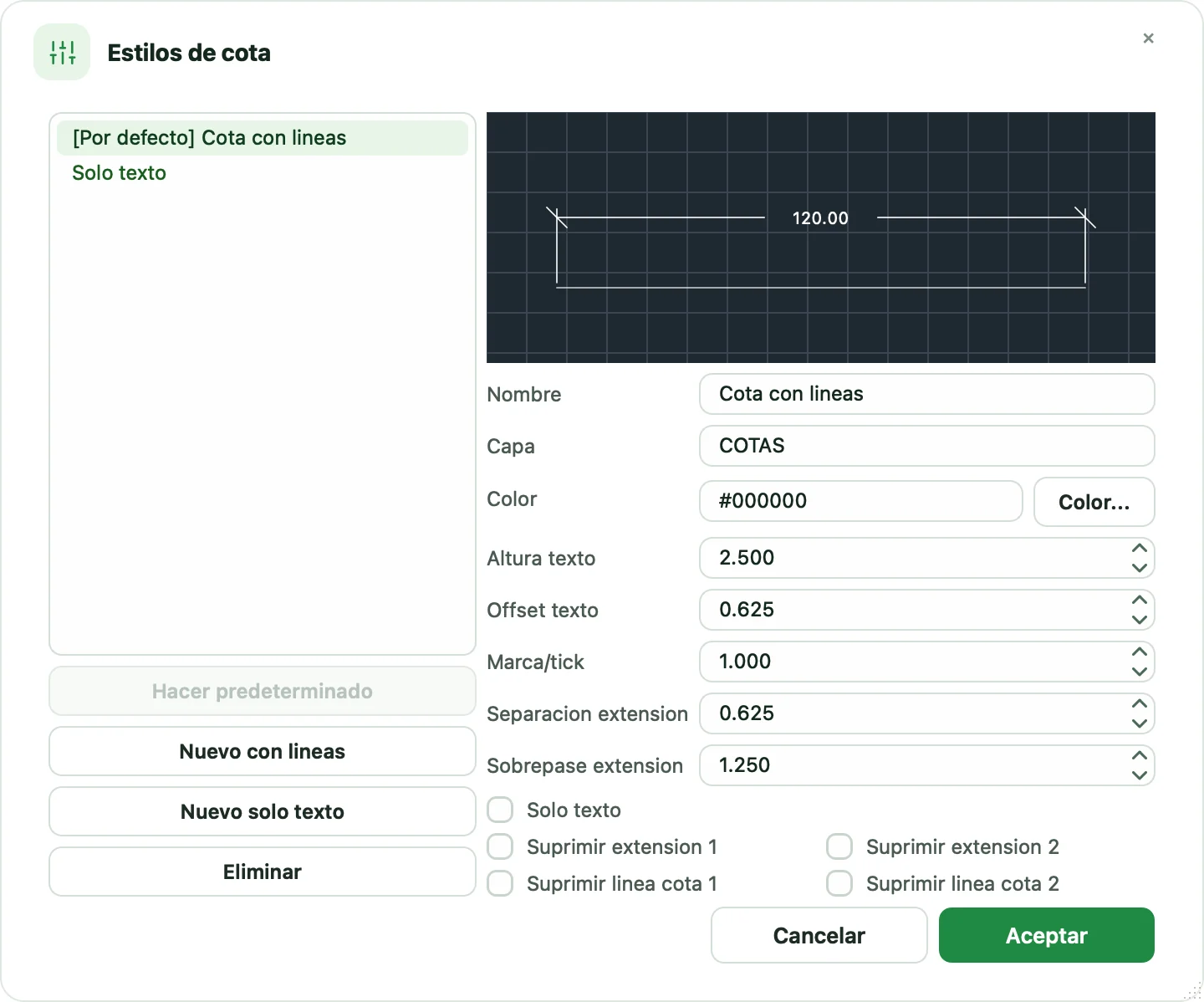

    Estilos de cota
20. 20
    Snap — activa o desactiva las referencias a objetos.
21. 21
    Tipos de snap — vértices, segmento, punto medio, intersección, perpendicular, extensión y grilla.
22. 22

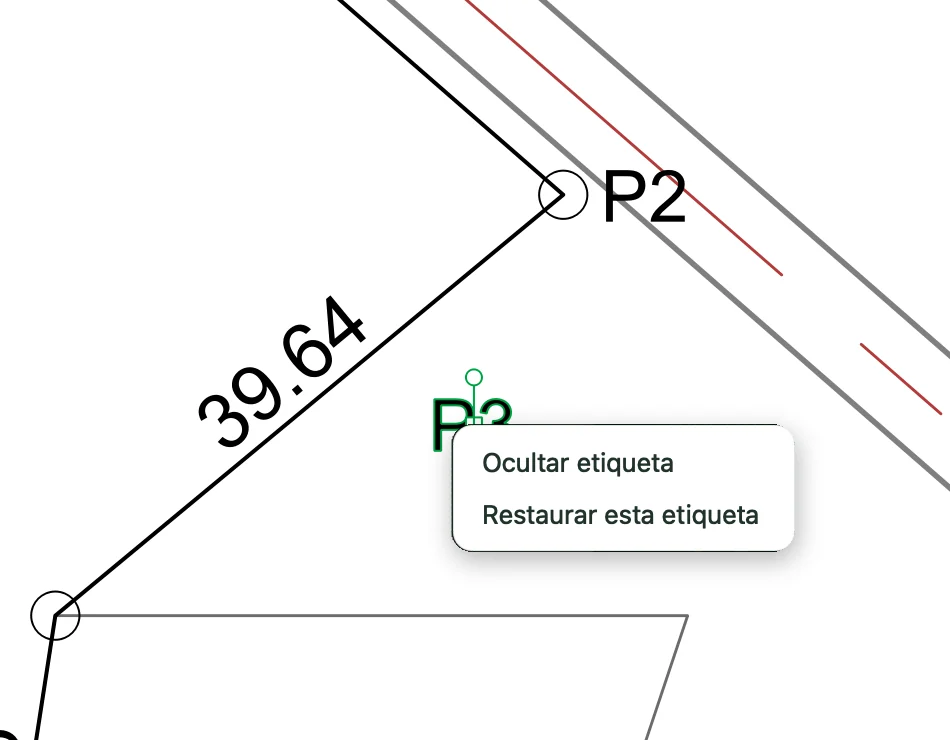

    Editar etiquetas — permite arrastrar u ocultar rótulos (ver paso).
23. 23
    Mostrar ocultas — muestra en gris los rótulos ocultos para recuperarlos.
24. 24
    Alcance — si la edición vale para este lote o para todo el perfil de rotulación.

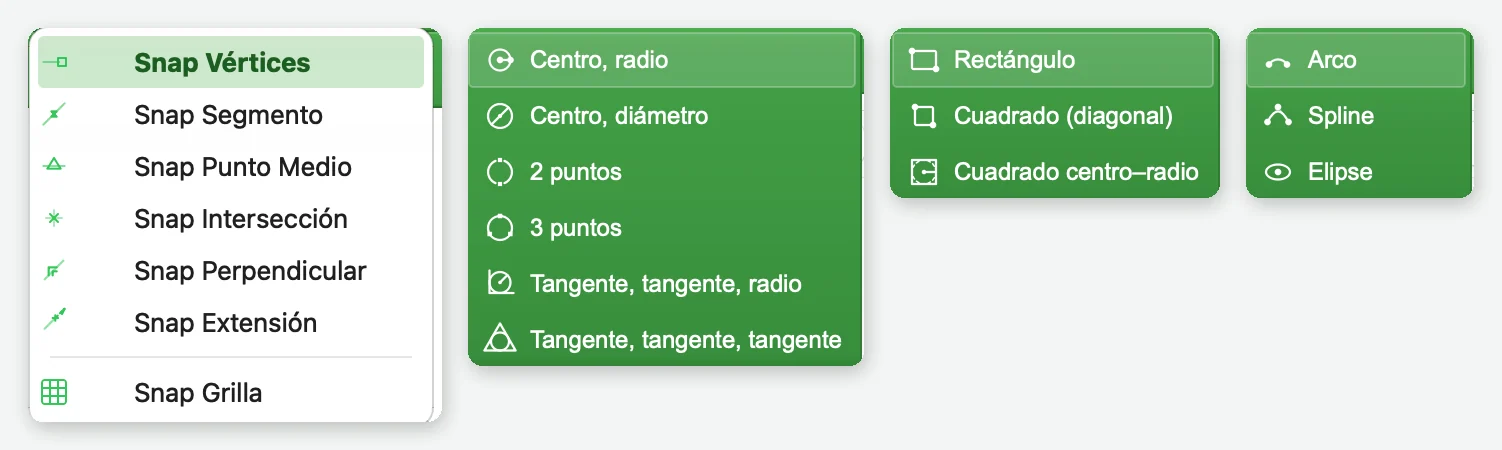

En los grupos 6, 7 y 8, un clic repite la última herramienta del grupo; mantén pulsado (o usa la flecha pequeña) para ver la lista.

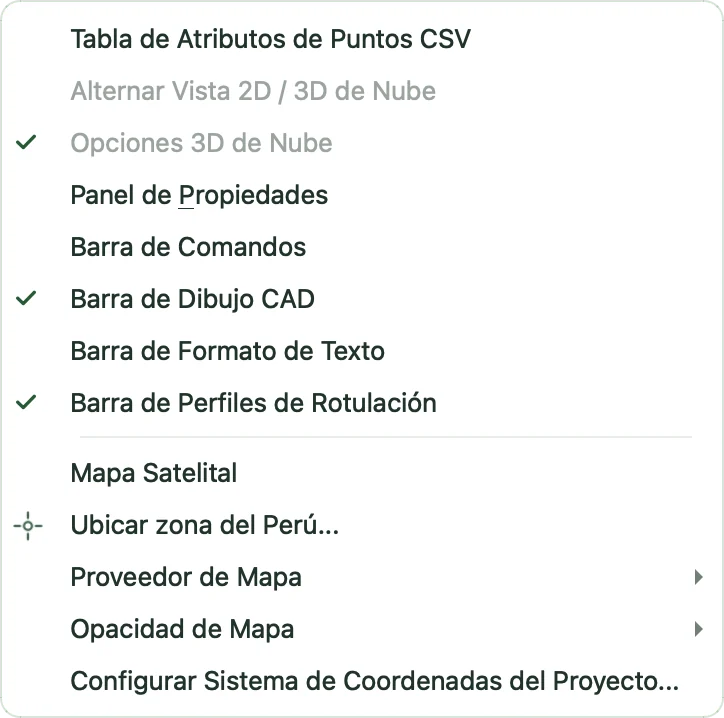

Hay tres barras opcionales en el menú Ver: Barra de Perfiles de Rotulación (perfil activo, Capturar y gestión de perfiles; se recuerda por proyecto), Barra de Formato de Texto y Barra de Comandos.

Este paso se menciona en: 15.1 Referencia de menús de la ventana principal.

Abrir la sección 1.8 en su propia página →

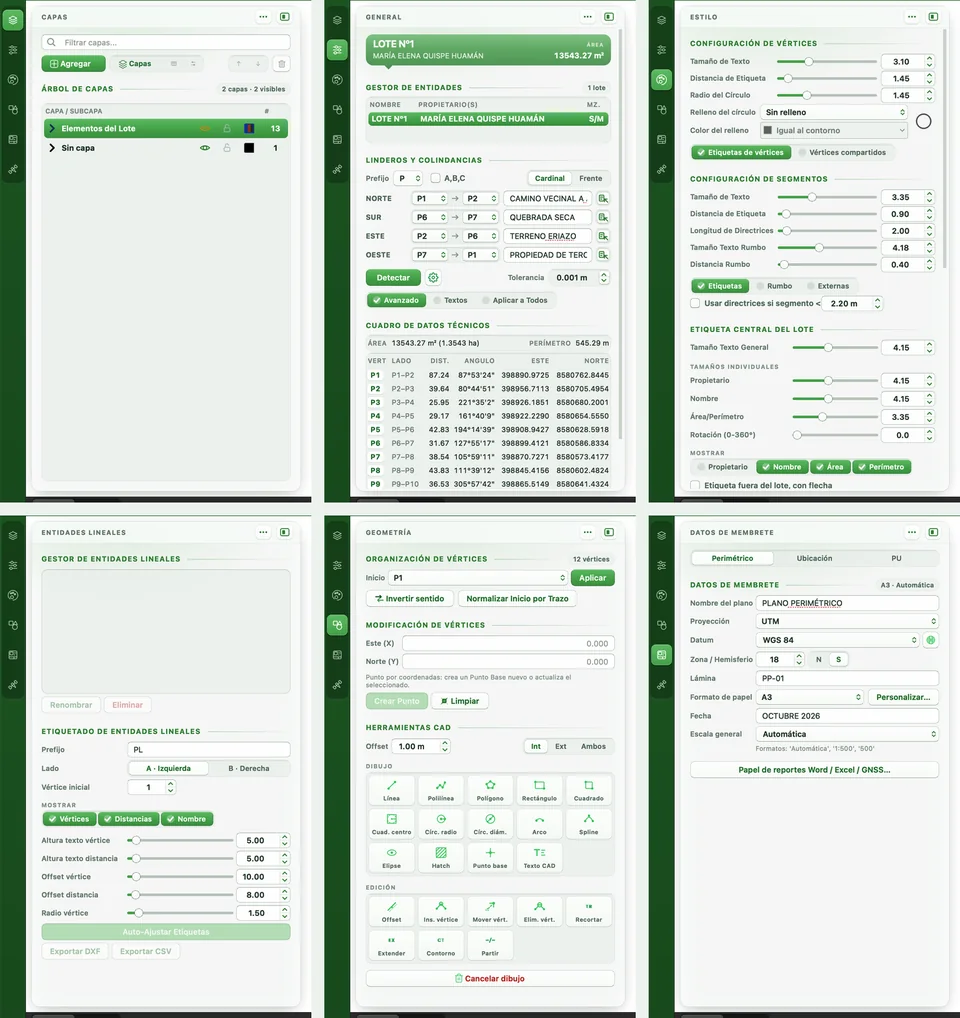

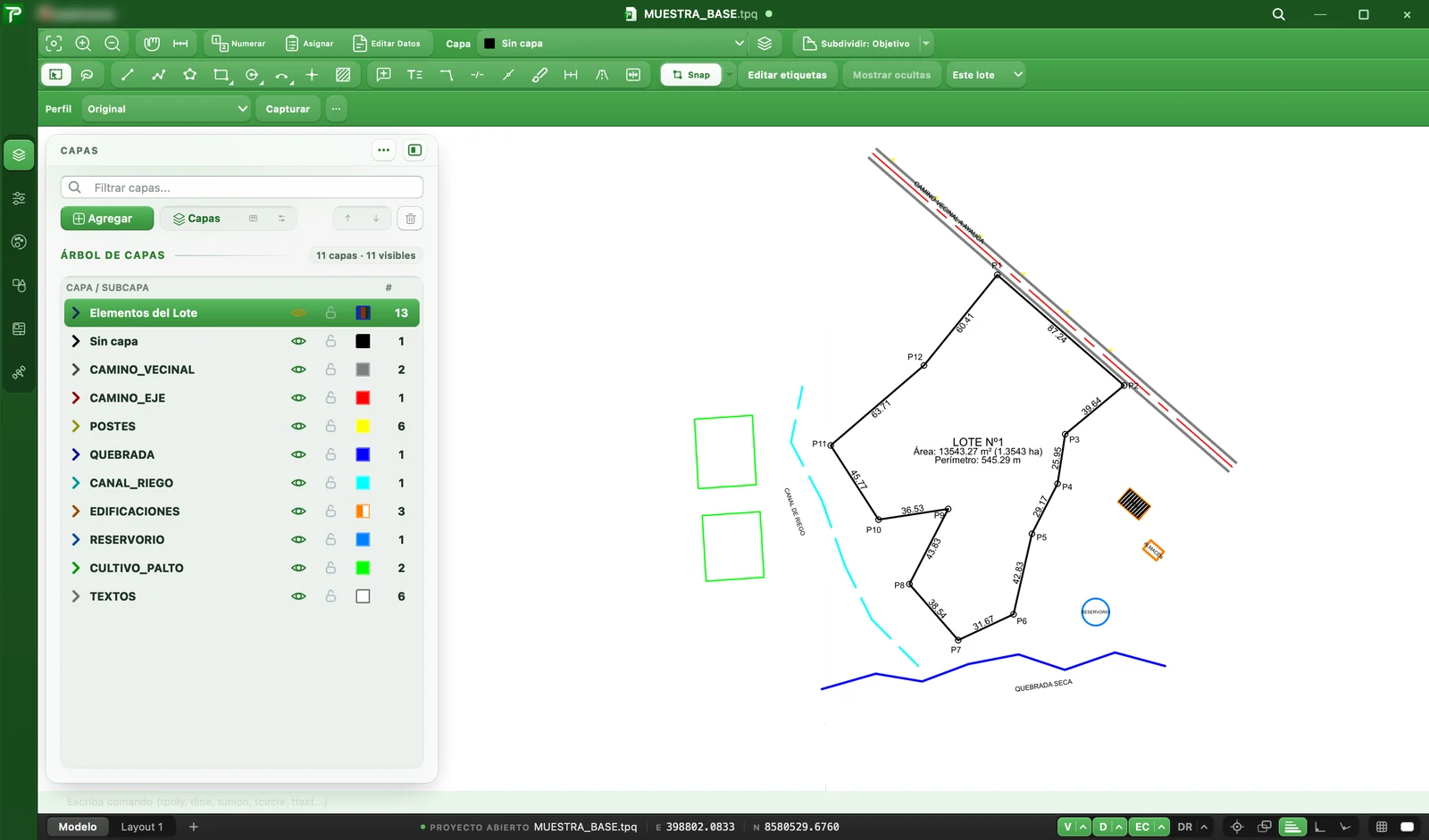

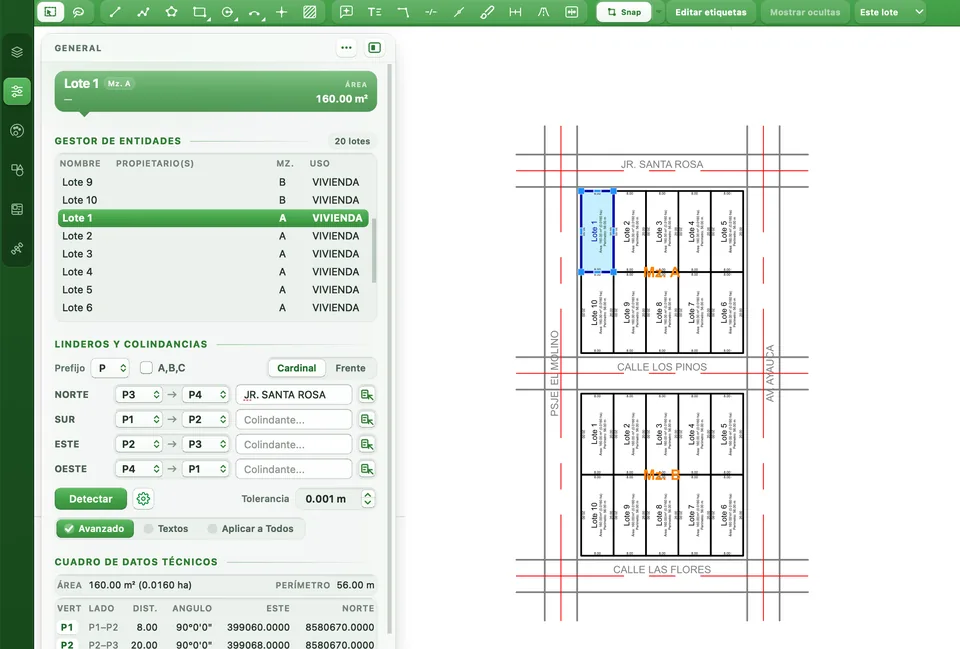

El riel es la columna estrecha de iconos del borde izquierdo de la ventana. Cada icono abre un panel; vuelve a pulsar el icono para cerrarlo. En la cabecera de cada panel, el botón de la derecha alterna entre flotar sobre el dibujo (con transparencia ajustable de 0 a 60 %) y acoplarse al costado.

1. 1

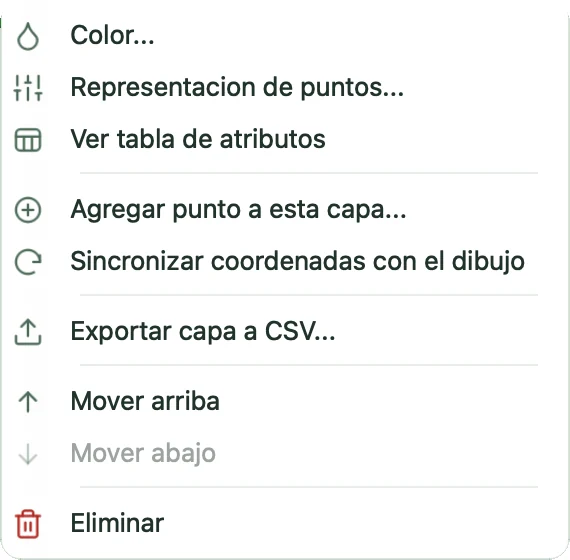

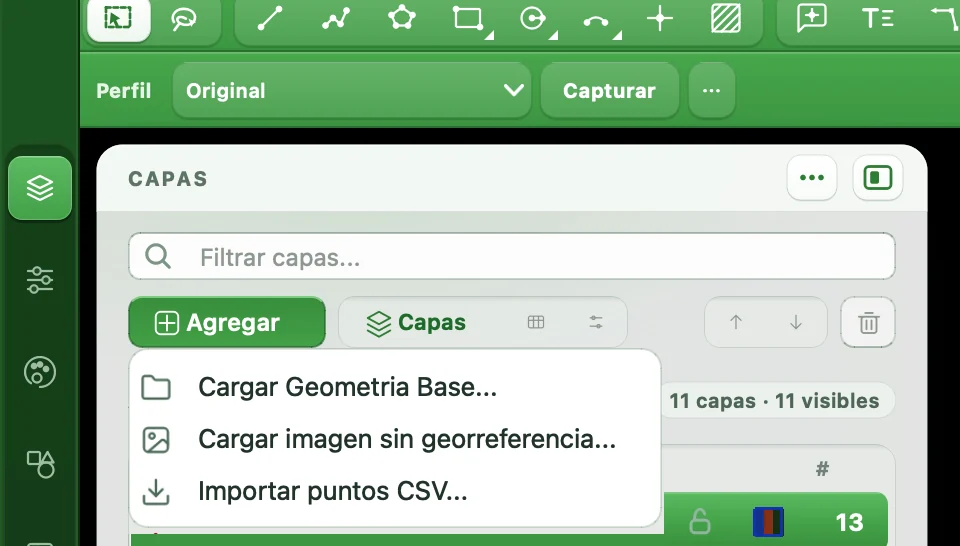

   Capas — árbol de capas con visibilidad y bloqueo; Agregar carga geometría base, imágenes sin georreferencia y puntos CSV.
2. 2

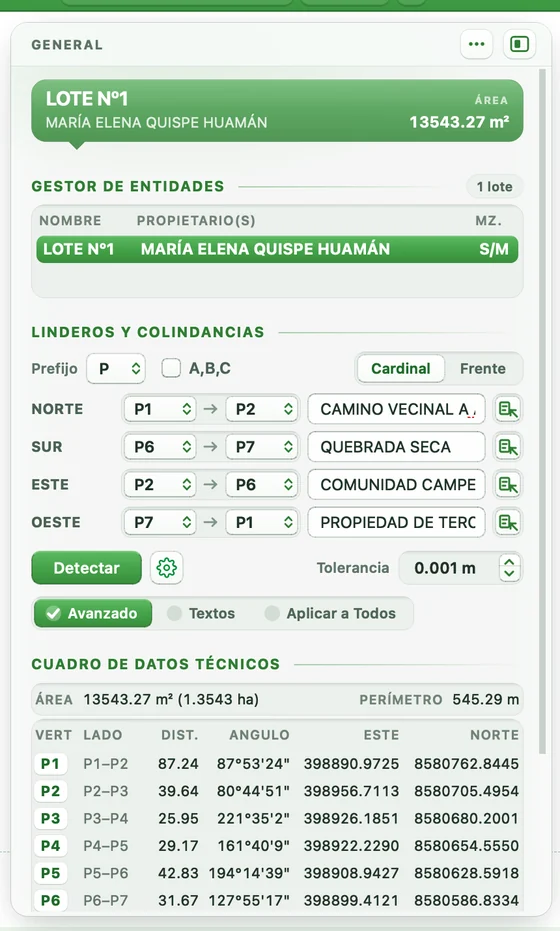

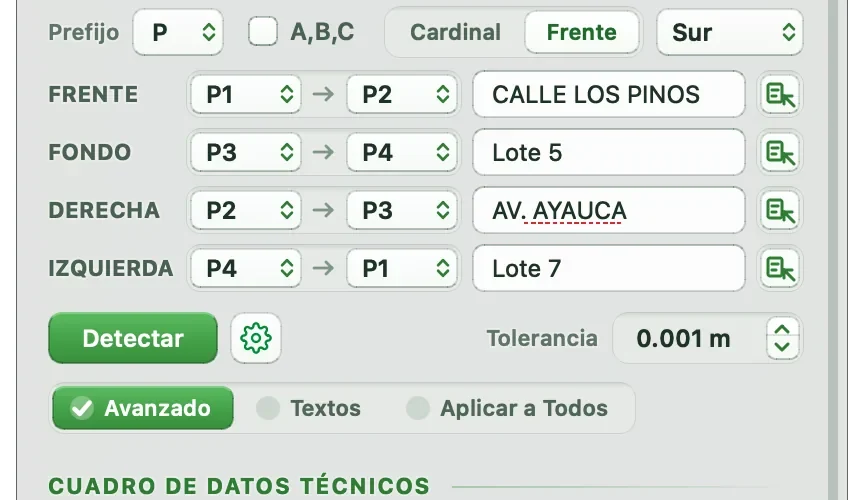

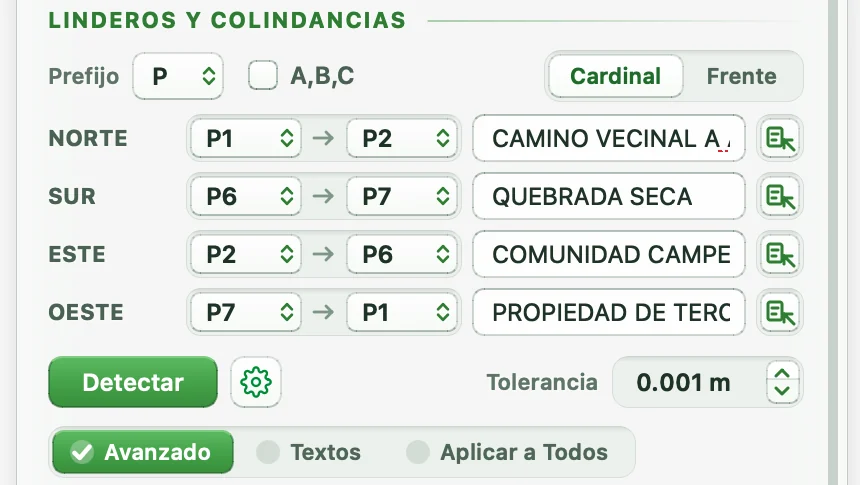

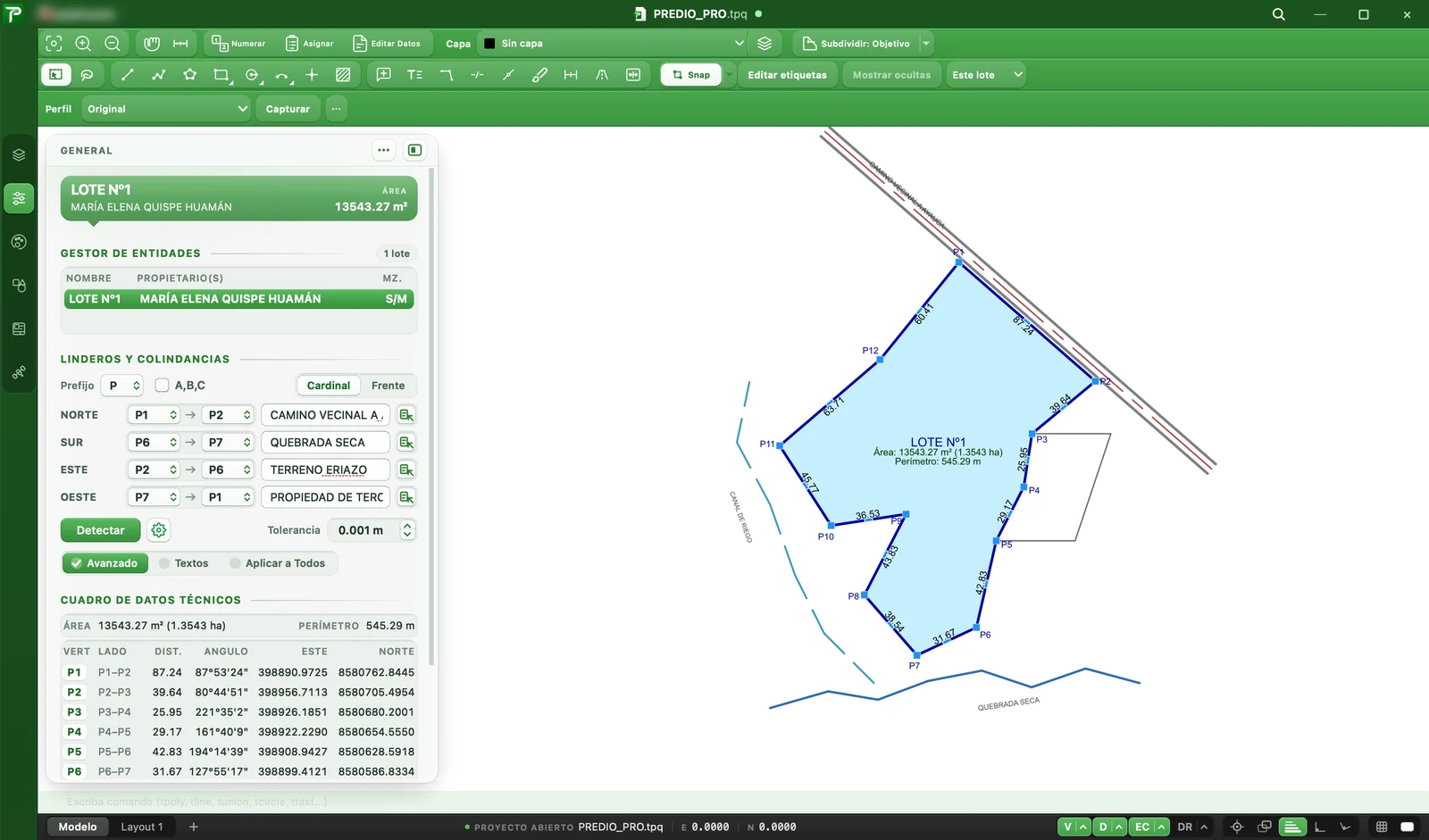

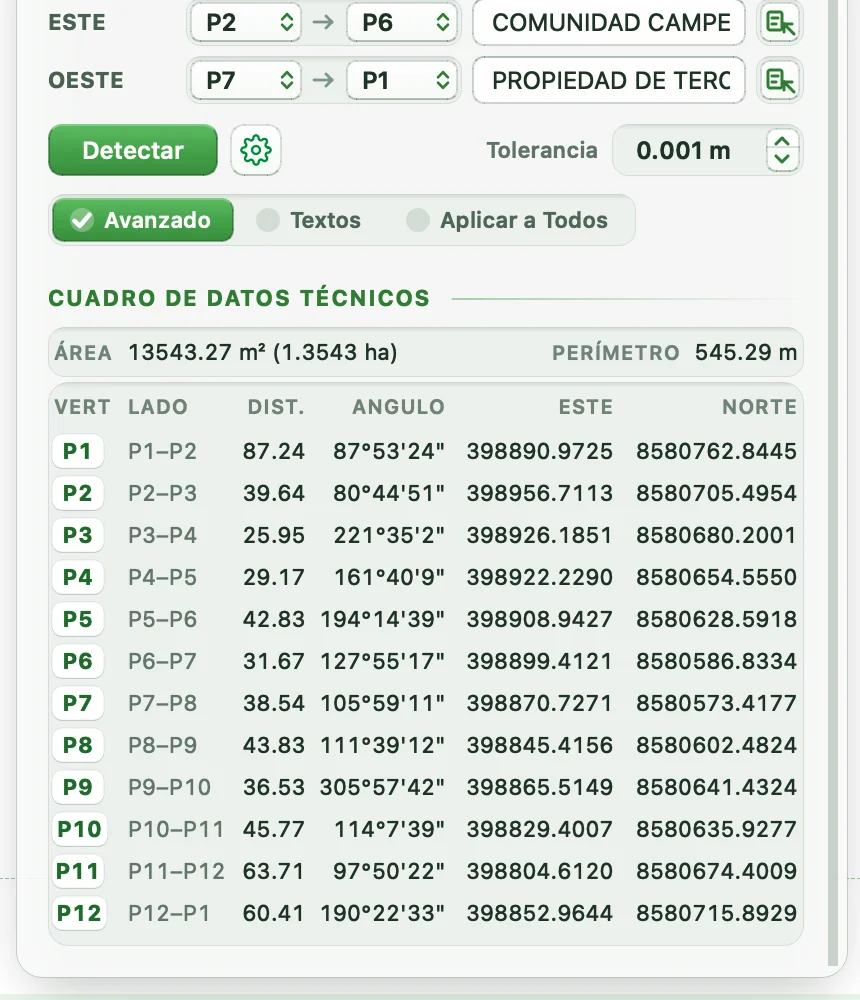

   General — tarjeta del lote activo, Gestor de Entidades, linderos y colindancias y cuadro de datos técnicos.
3. 3

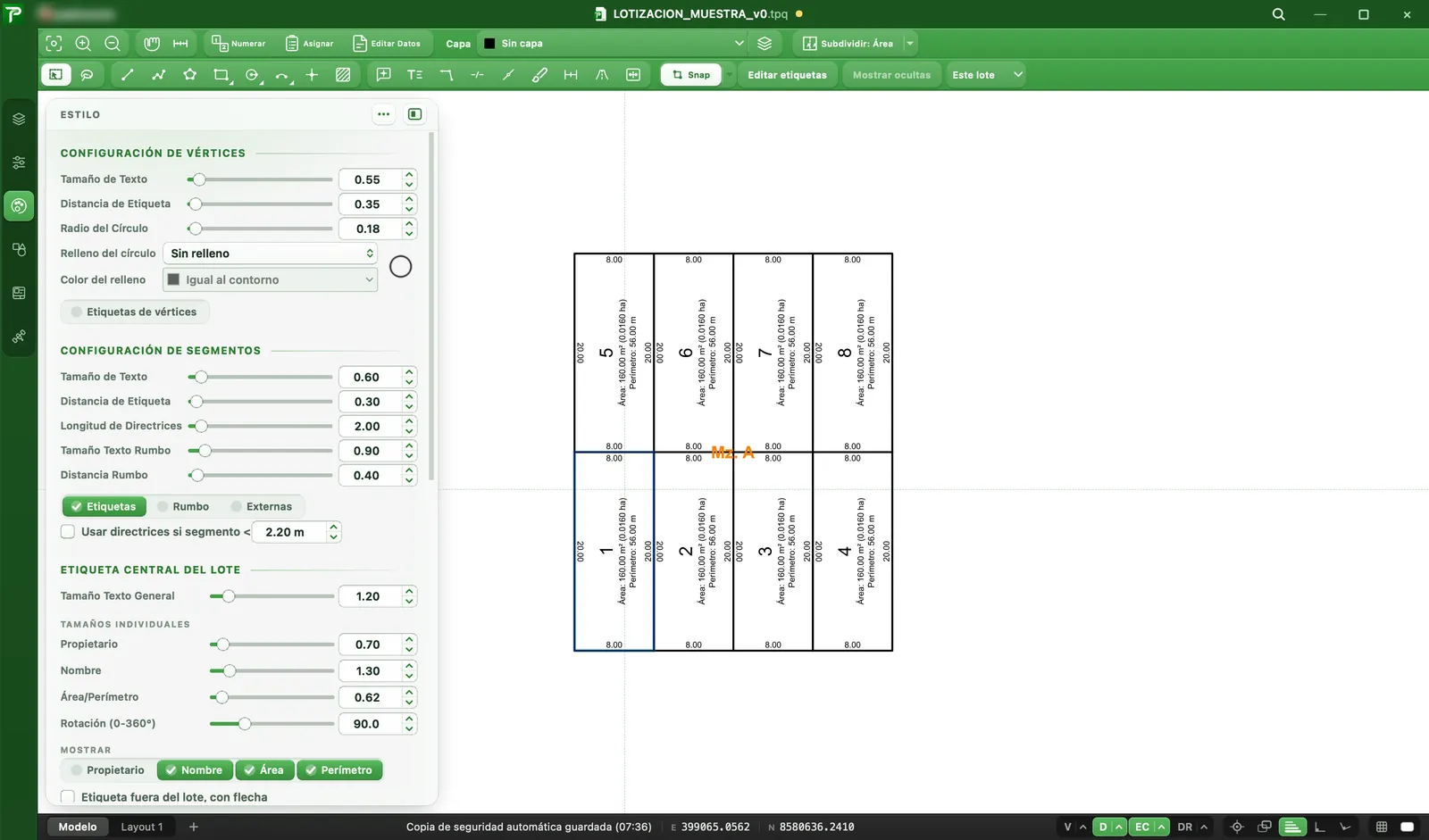

   Estilo — vértices, segmentos, etiqueta central, centroide, prefijos, etiquetas de lotización y puntos CSV.
4. 4

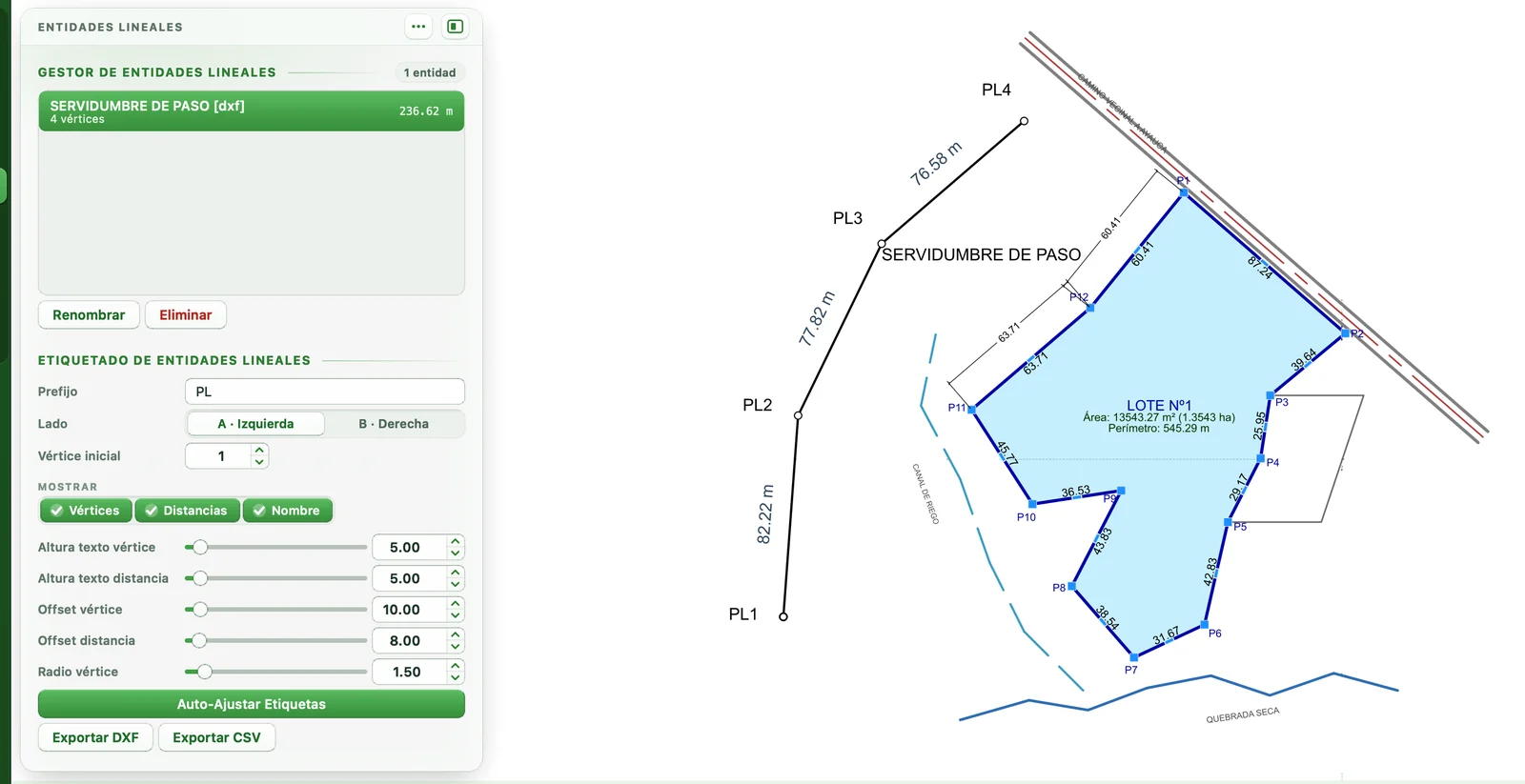

   Entidades lineales — rotulado de polilíneas (prefijo, lado, vértice inicial). Solo aparece si el proyecto tiene polilíneas.
5. 5

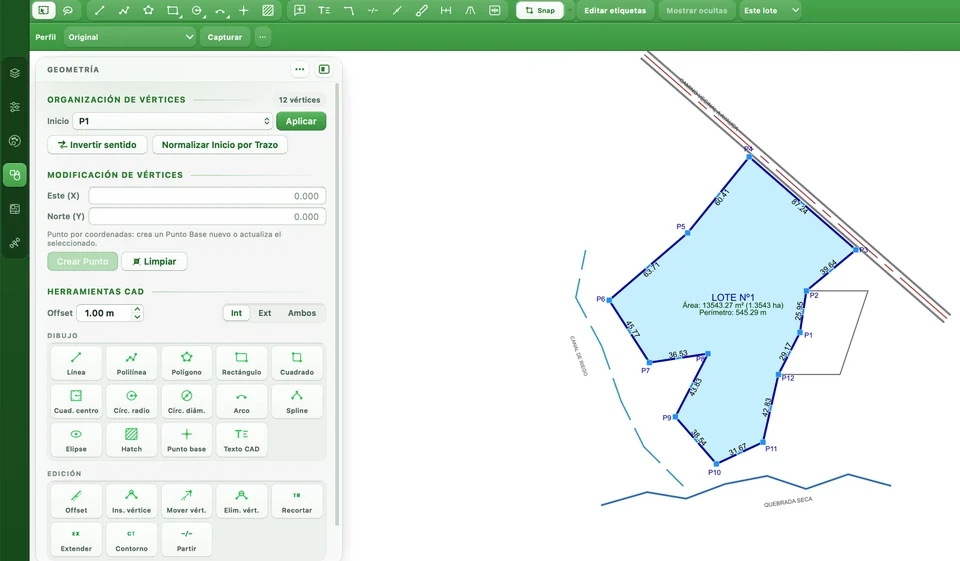

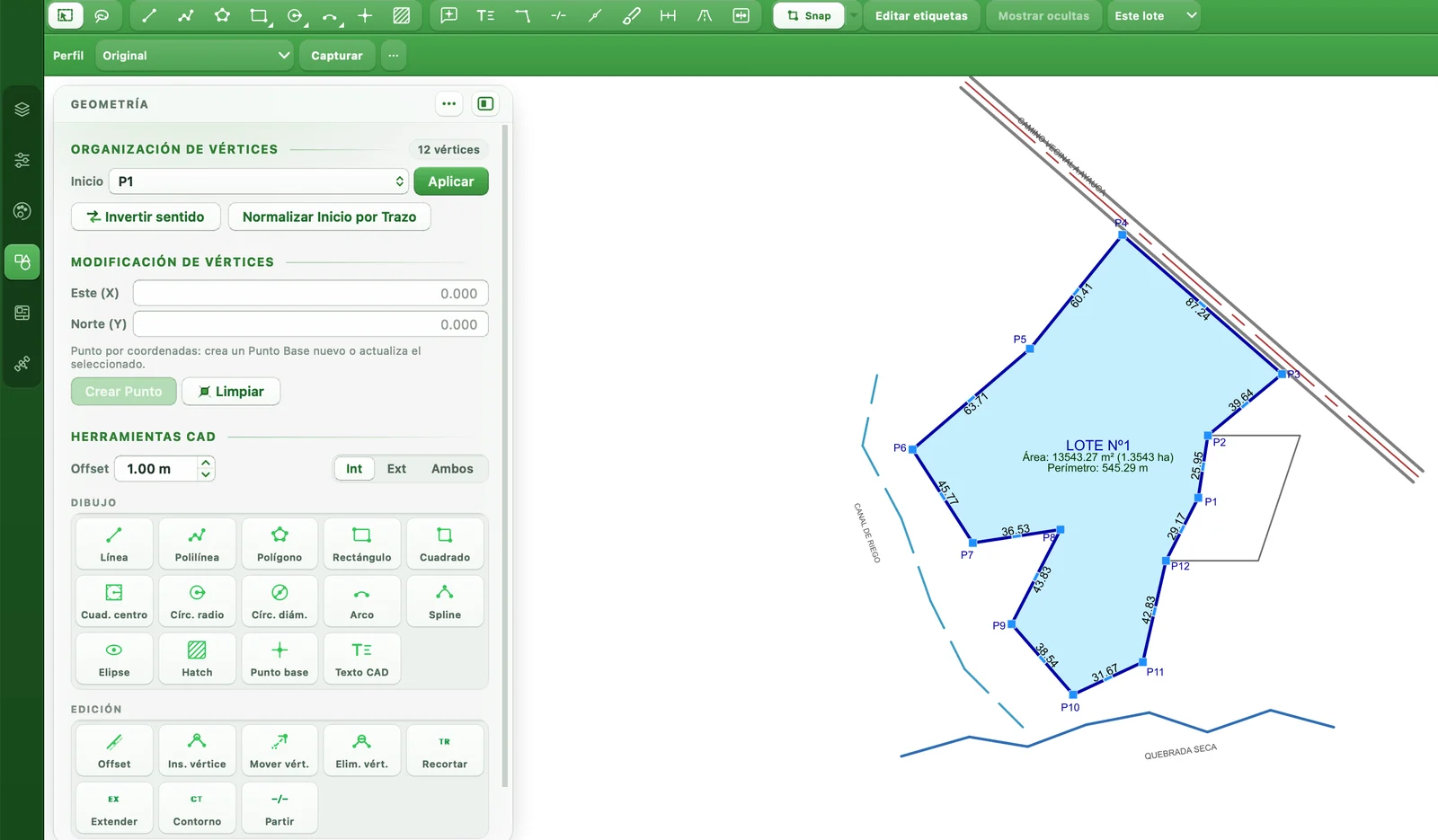

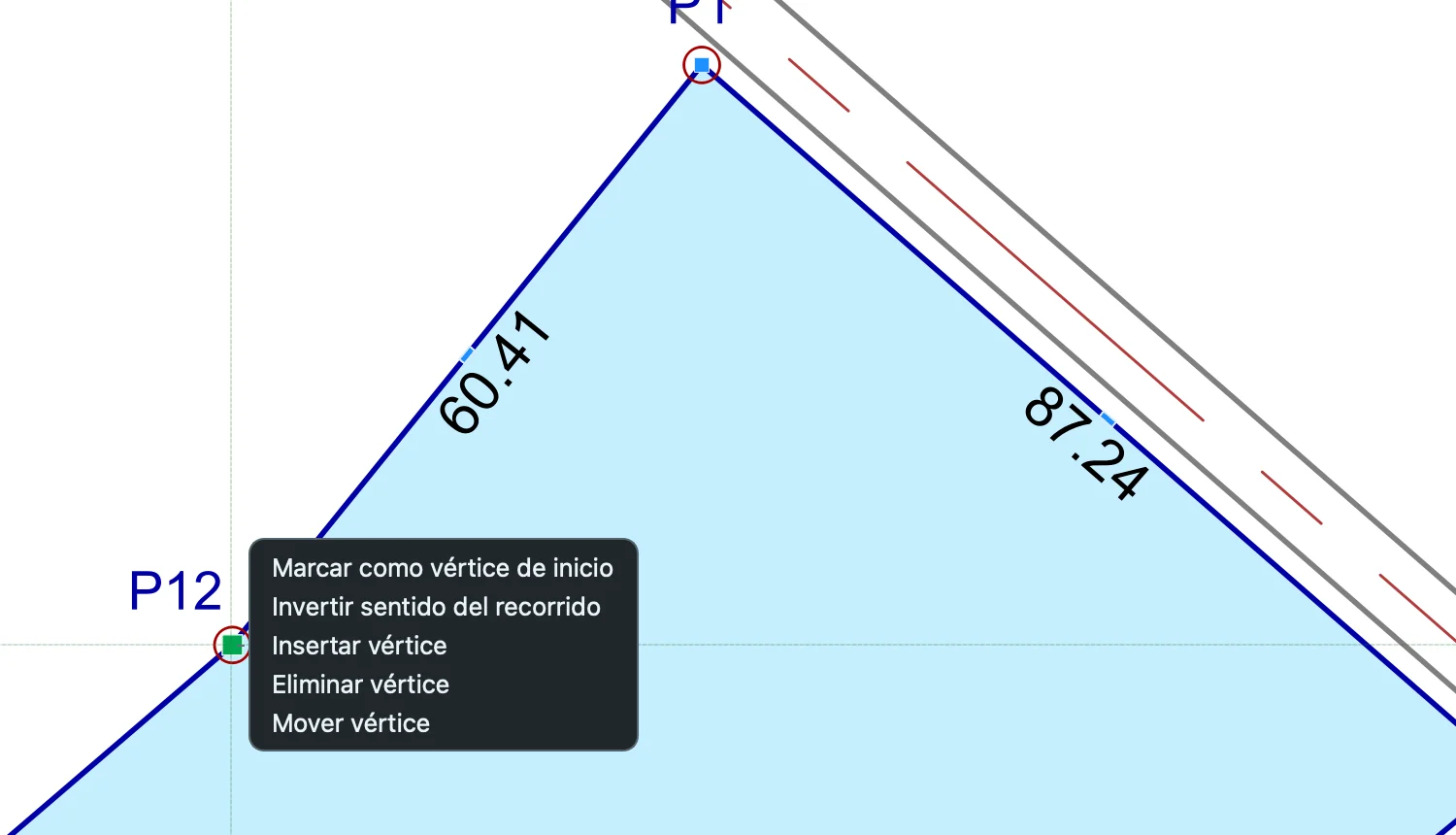

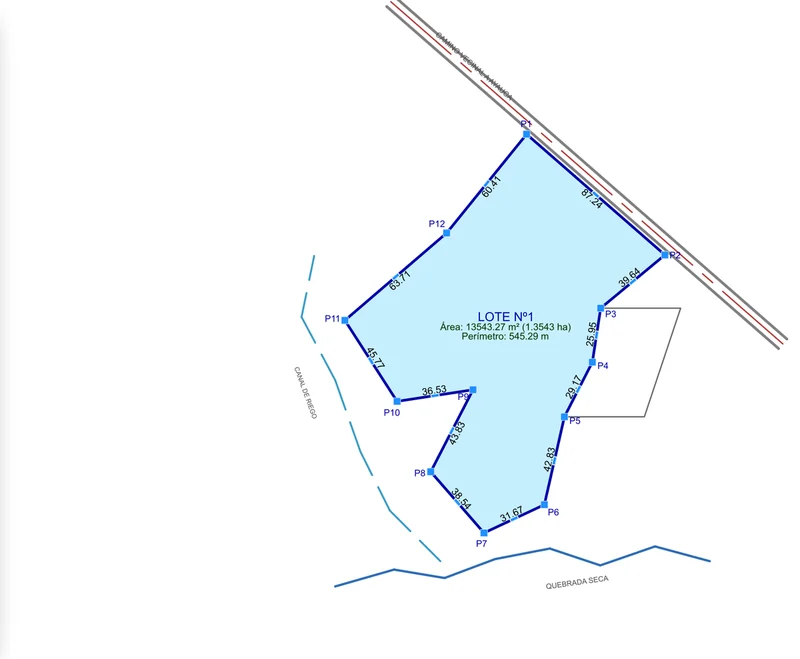

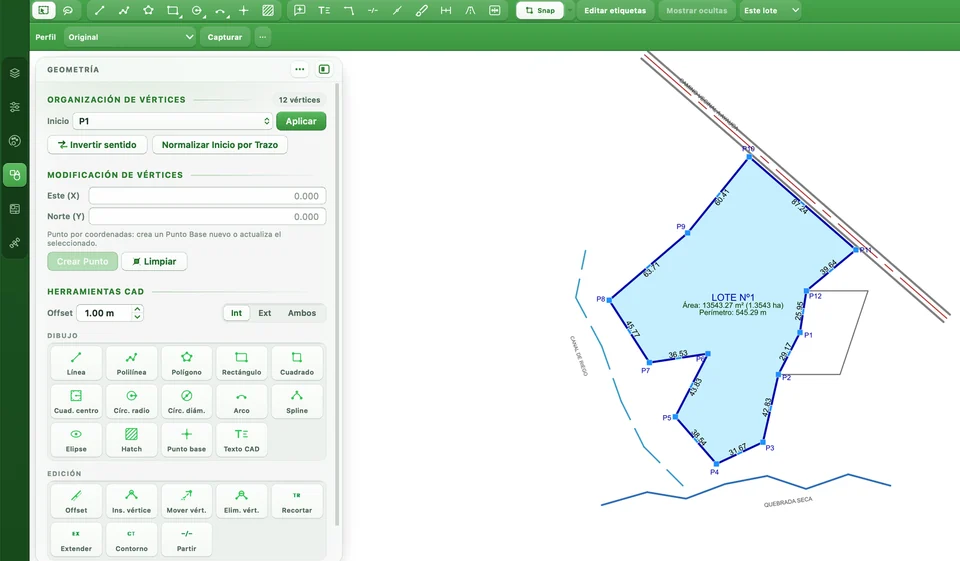

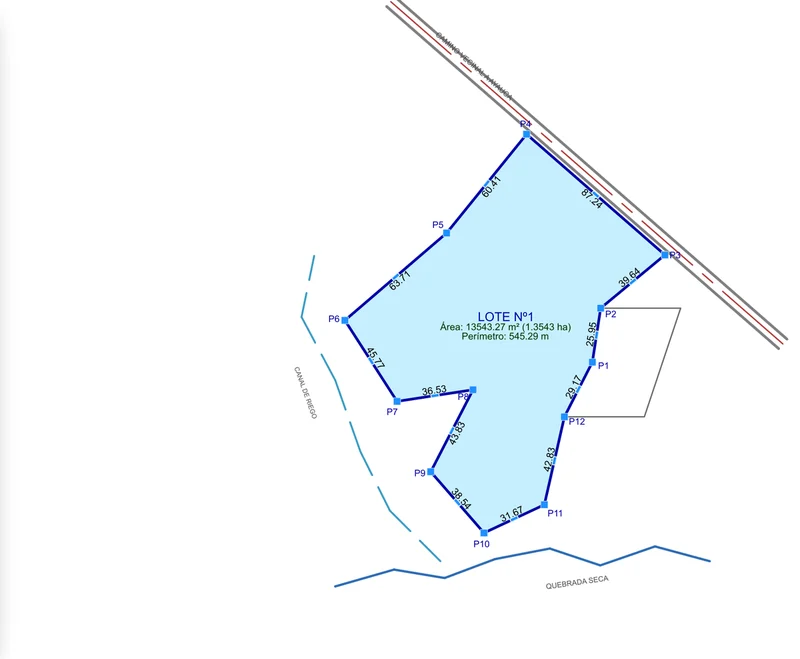

   Geometría — vértice inicial y sentido, punto por coordenadas y herramientas CAD de dibujo y edición.
6. 6

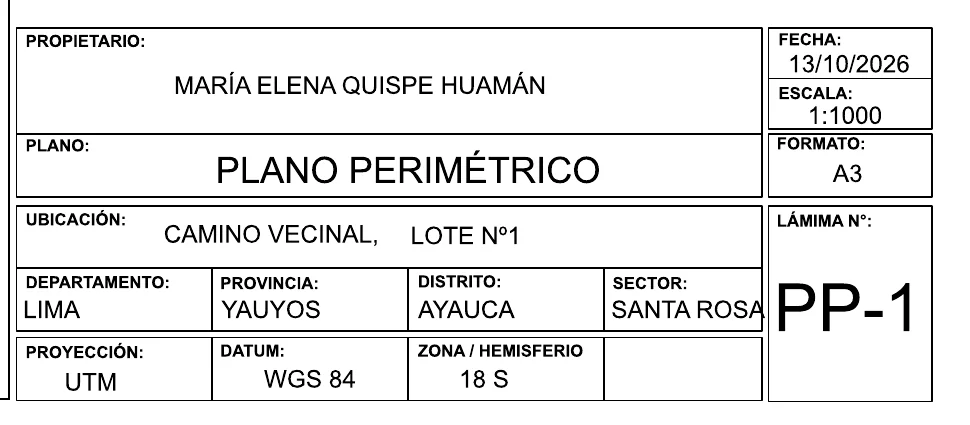

   Datos de membrete — nombre del plano, proyección, datum, zona, lámina, papel, fecha y escala por tipo de plano.
7. 7

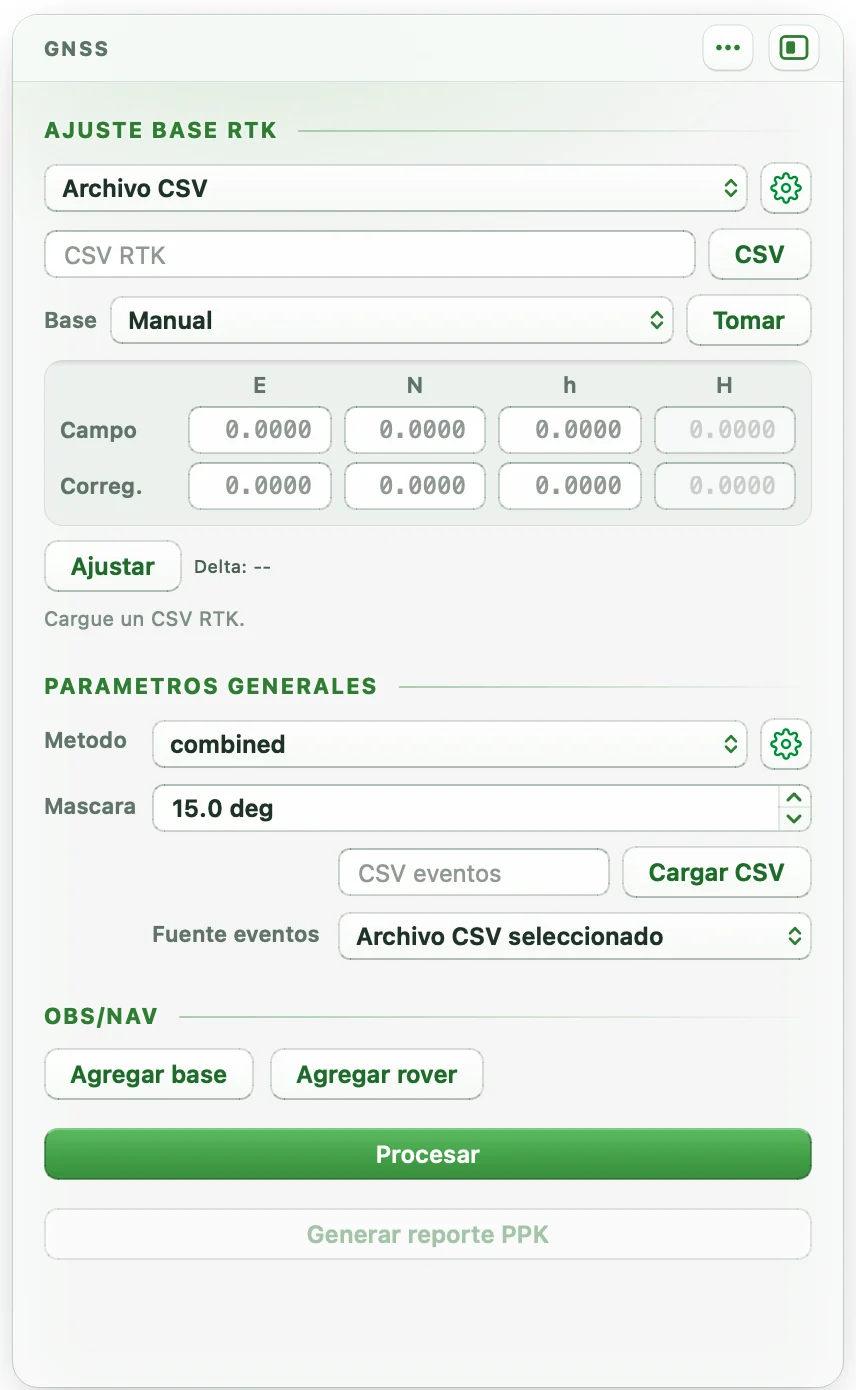

   GNSS — procesamiento PPK: bases y móviles, observaciones y reporte.

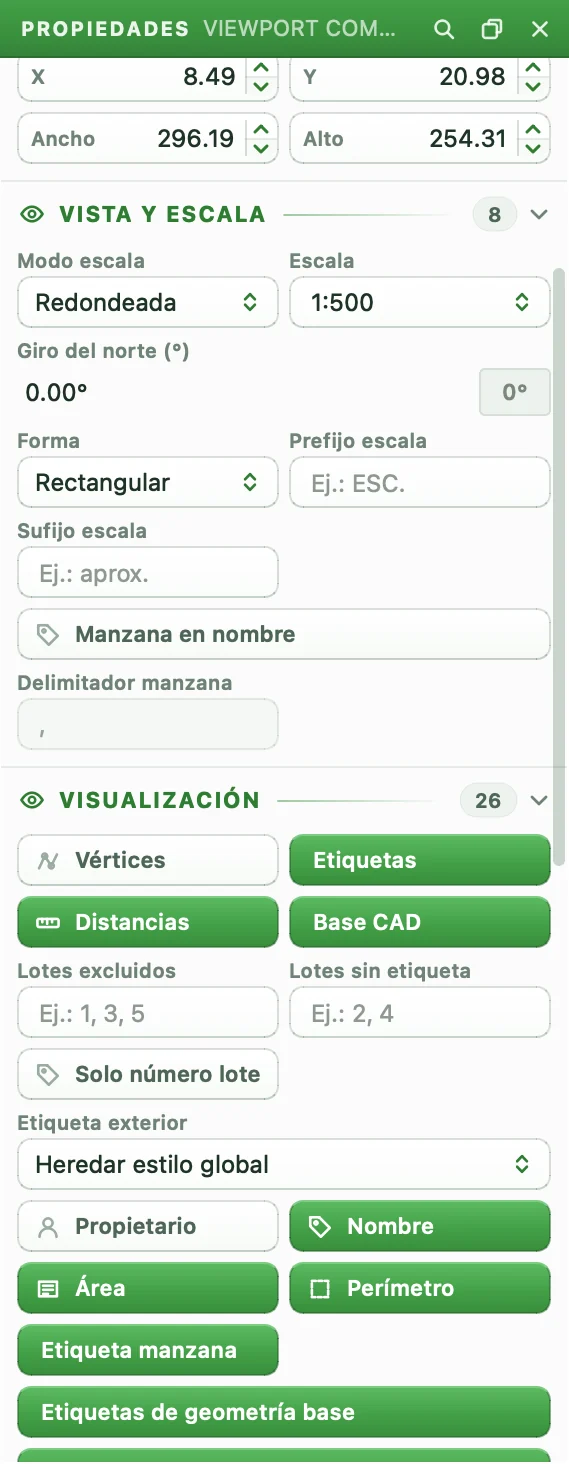

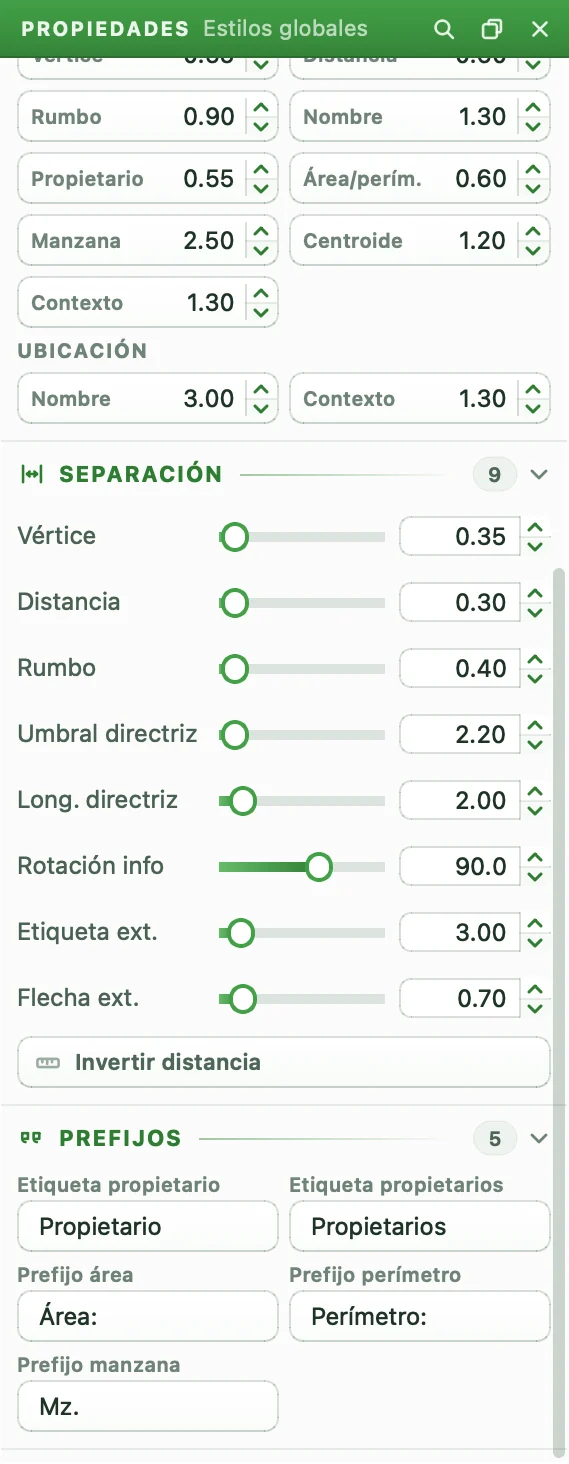

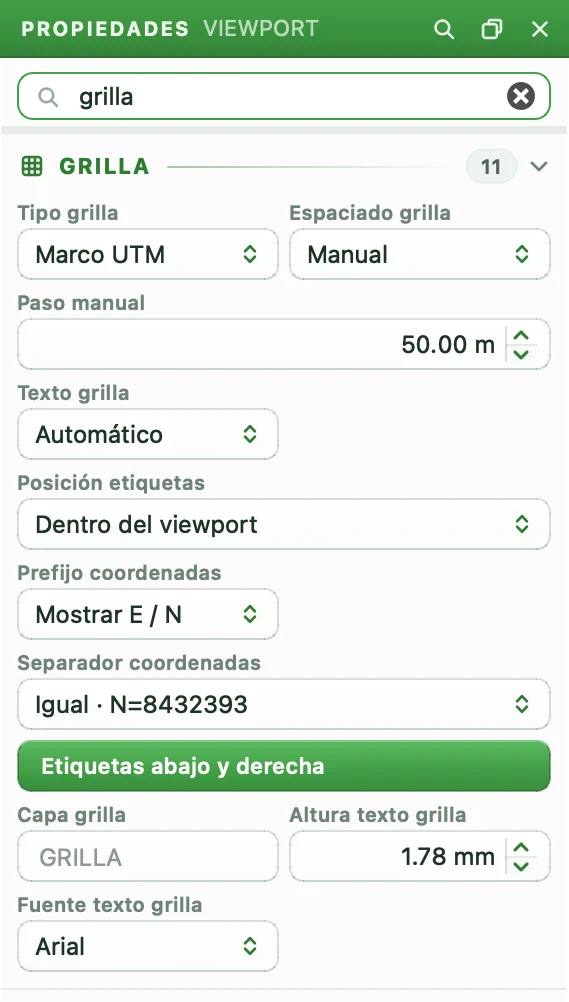

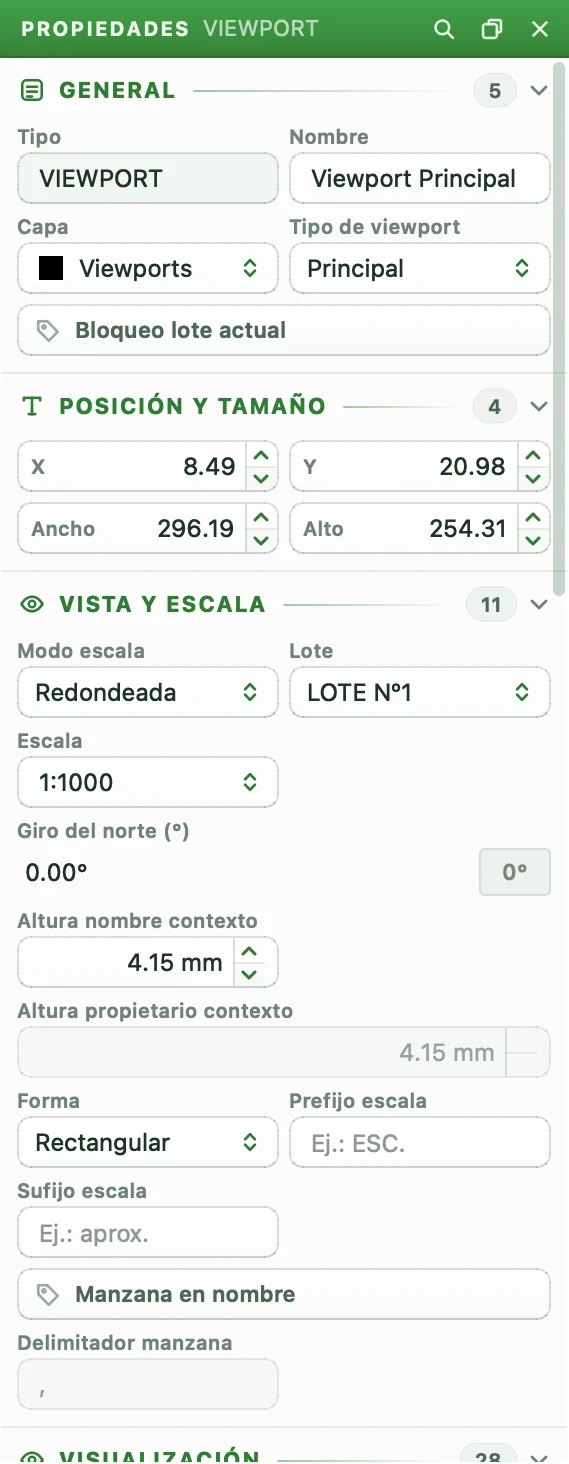

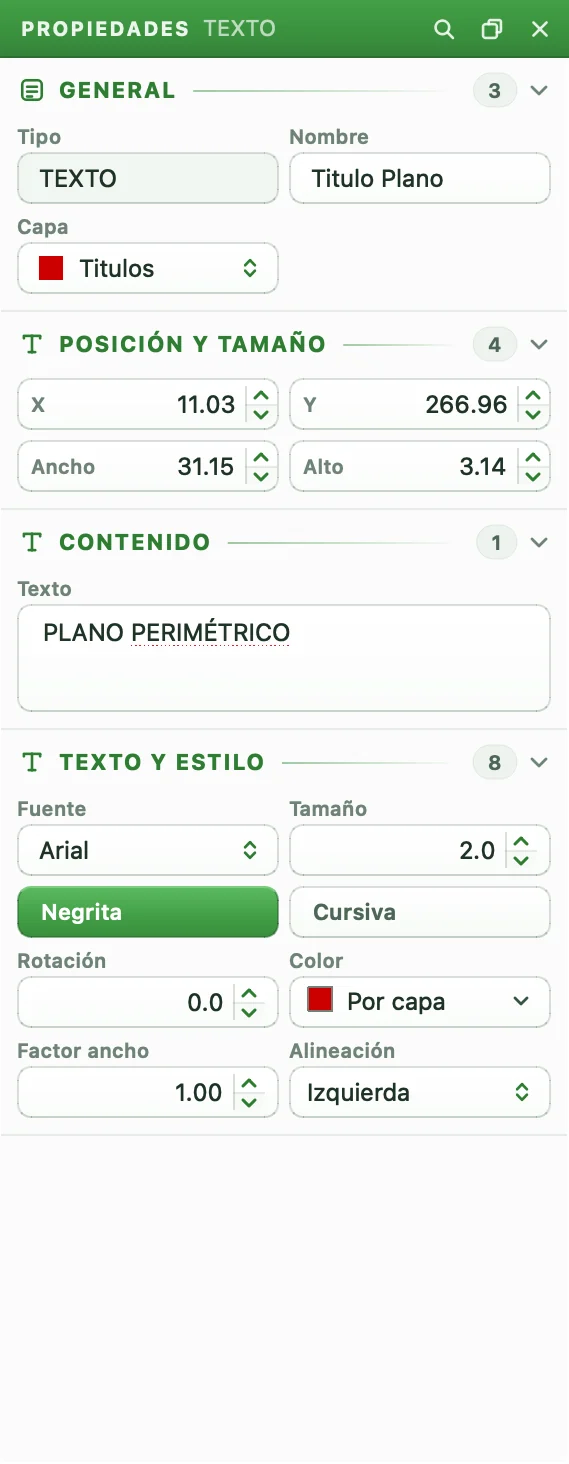

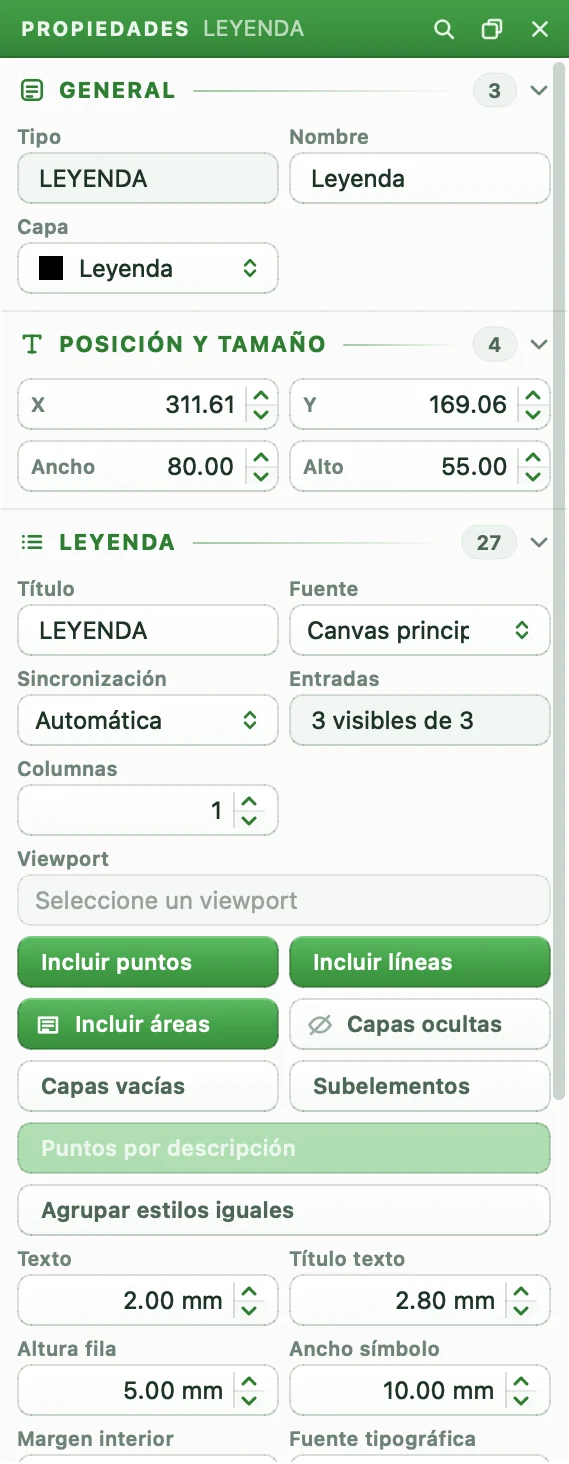

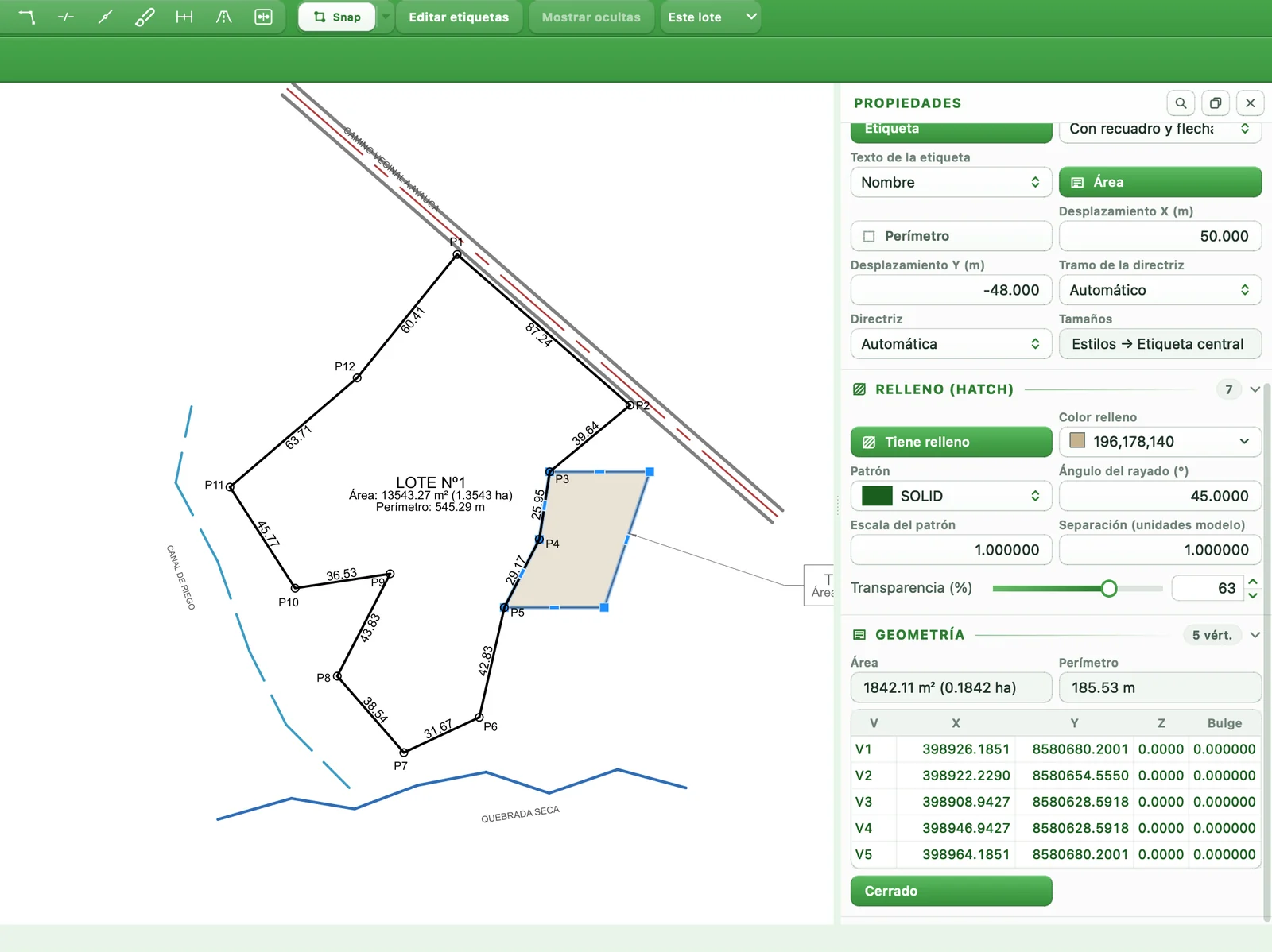

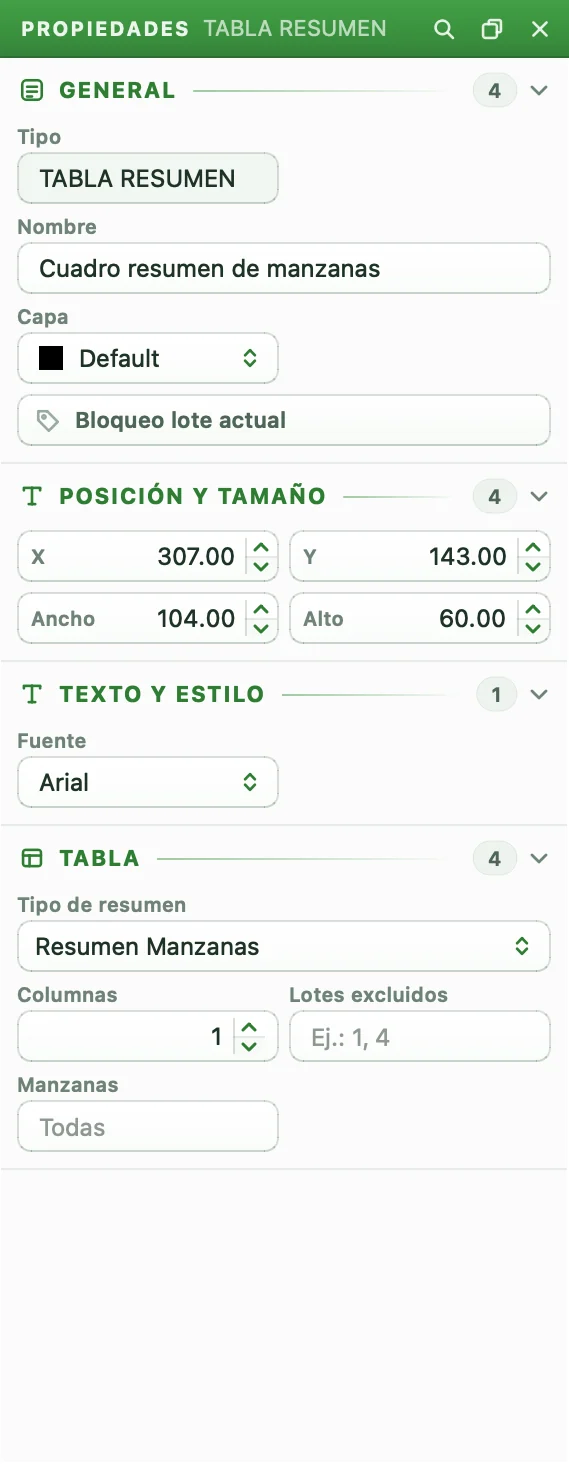

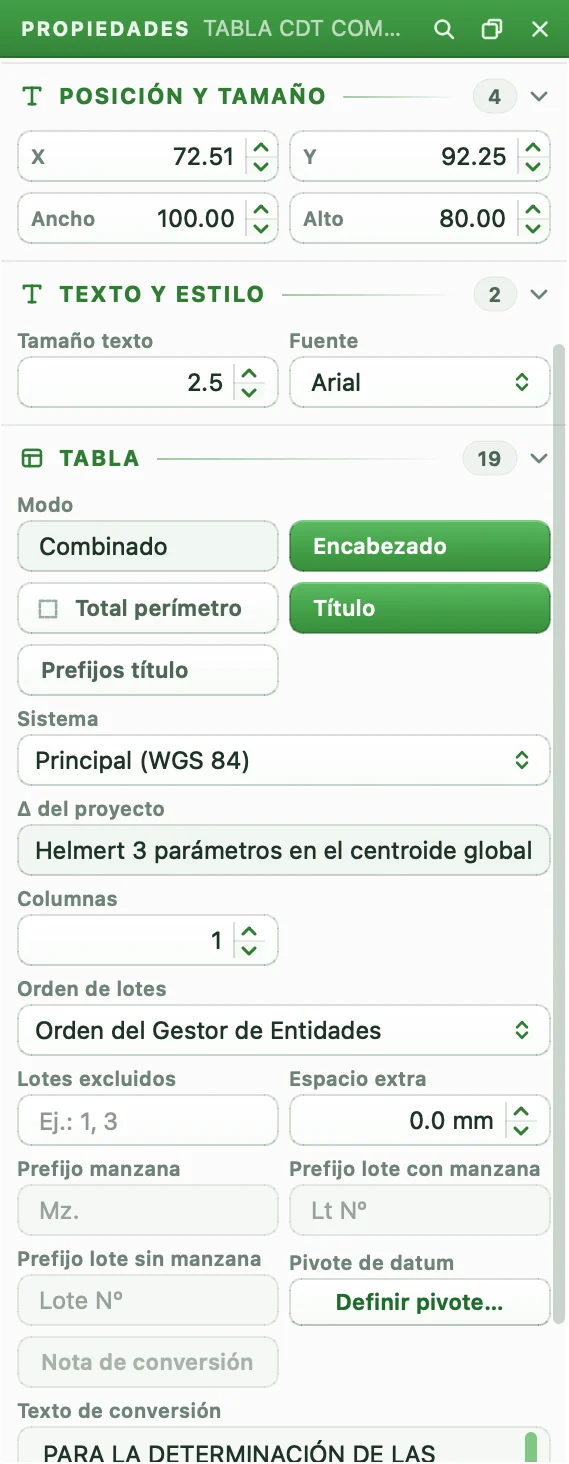

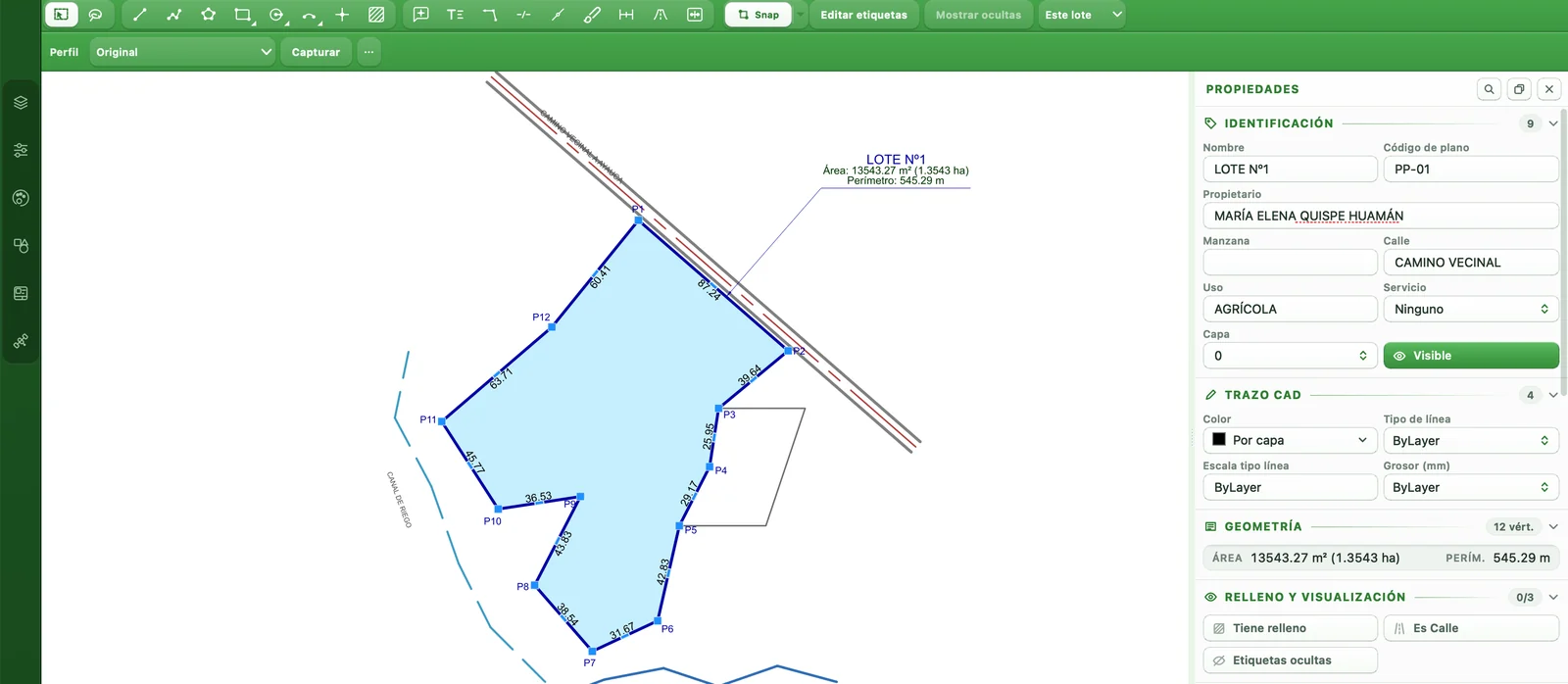

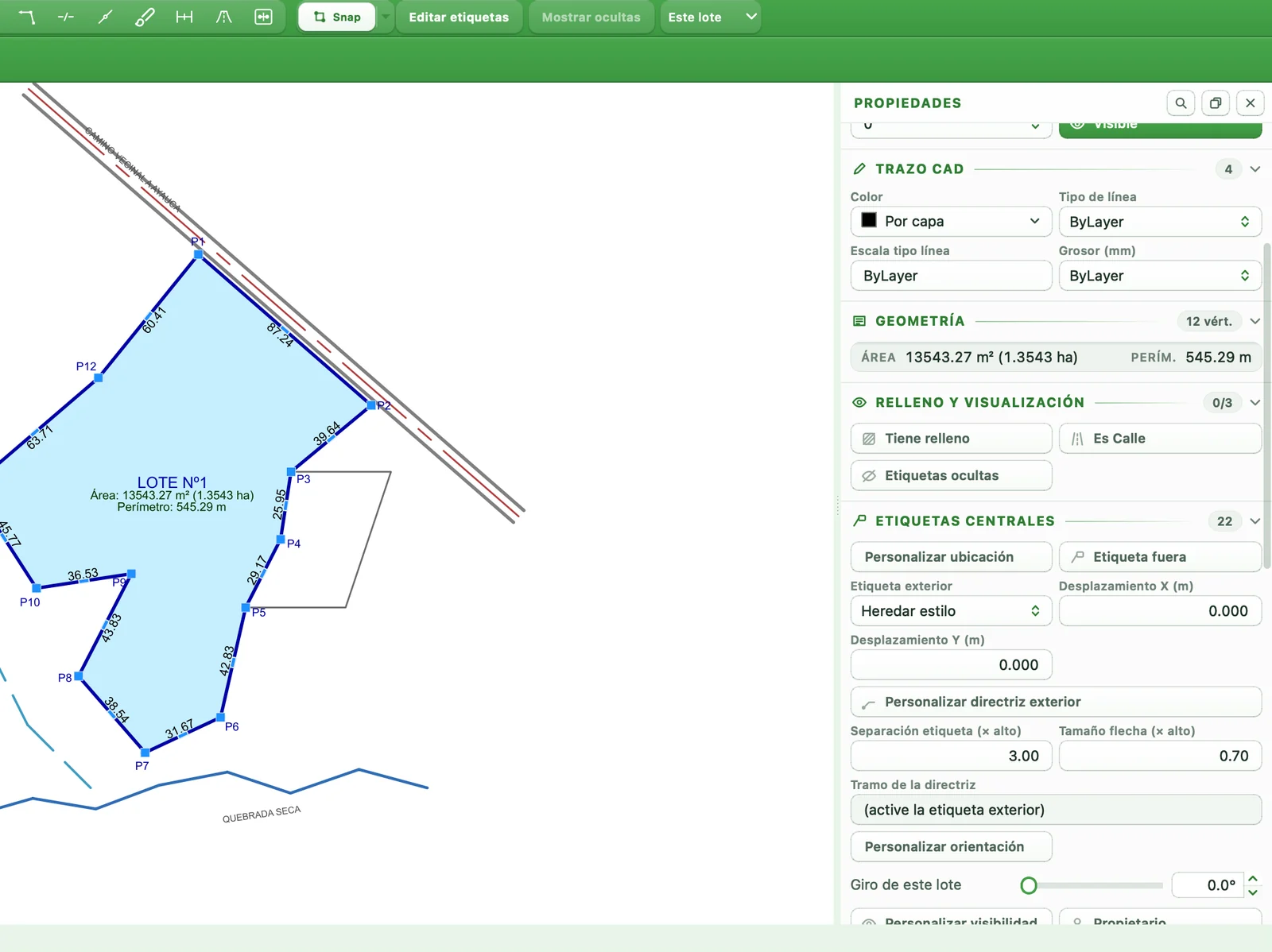

Panel de Propiedades (derecha)

Se abre con Ctrl+1 (⌘+1), con Ver›Panel de Propiedades o con clic derecho sobre el dibujo › Propiedades. Sus secciones cambian según lo seleccionado; la lupa de la cabecera filtra propiedades por nombre (⌘+F).

Los deslizadores actualizan el dibujo en vivo y todo el gesto se deshace en un solo paso. La rueda del mouse solo cambia un valor si antes hiciste clic en ese control.

Este paso se menciona en: 3.3 Panel General: recorrido interactivo, 15.1 Referencia de menús de la ventana principal.

Abrir la sección 1.9 en su propia página →

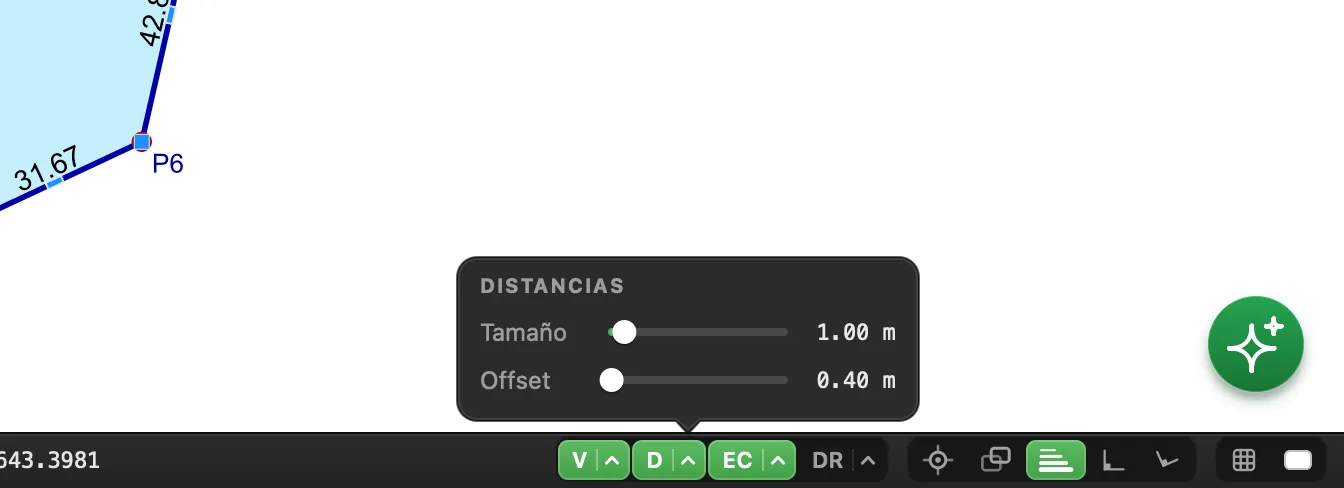

La barra inferior, en el borde de abajo de la ventana, reúne lo que cambias a cada rato sin abrir paneles: pestañas de láminas, coordenadas del cursor, rotulación rápida y ayudas de dibujo.

1. 1
   Modelo — vuelve al dibujo.
2. 2
   Pestaña de lámina — abre esa lámina en el Layout Designer; clic derecho para duplicar, renombrar o eliminar.
3. 3
   Nueva lámina — sincronizada (vinculada a la actual) o en blanco.
4. 4
   Mensaje de estado — la acción en curso o el último cambio.
5. 5
   Coordenadas — Este y Norte del cursor.
6. 6
   V · Vértices — muestra los rótulos de vértice; la flecha ajusta texto, separación y círculo.
7. 7
   D · Distancias — muestra las distancias de los lados; la flecha ajusta tamaño y separación.
8. 8
   EC · Etiquetas centrales — propietario, lote, área y perímetro; la flecha ajusta tamaño, giro y qué renglones se ven.
9. 9
   DR · Directrices — saca con directriz los rótulos de lados cortos; la flecha fija el umbral y la longitud.
10. 10
    Enfoque de lote — atenúa lo que no es el lote activo.
11. 11
    Selección cíclica — si hay objetos superpuestos, al hacer clic deja elegir cuál.
12. 12
    Grosores (LWT) — muestra en pantalla los grosores de línea.
13. 13
    ORTHO — restringe a horizontal y vertical.
14. 14

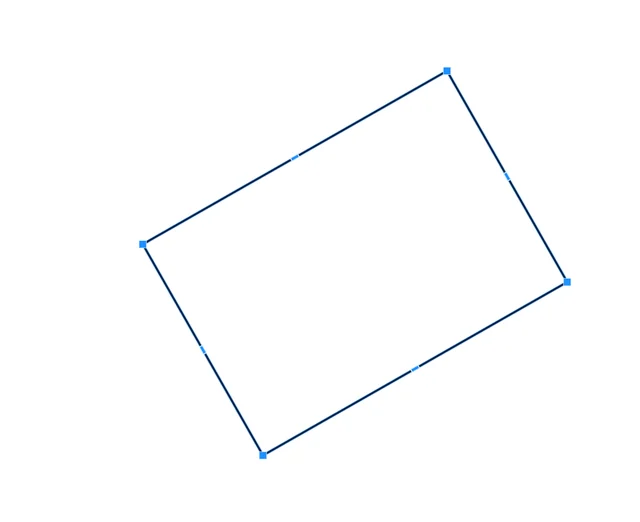

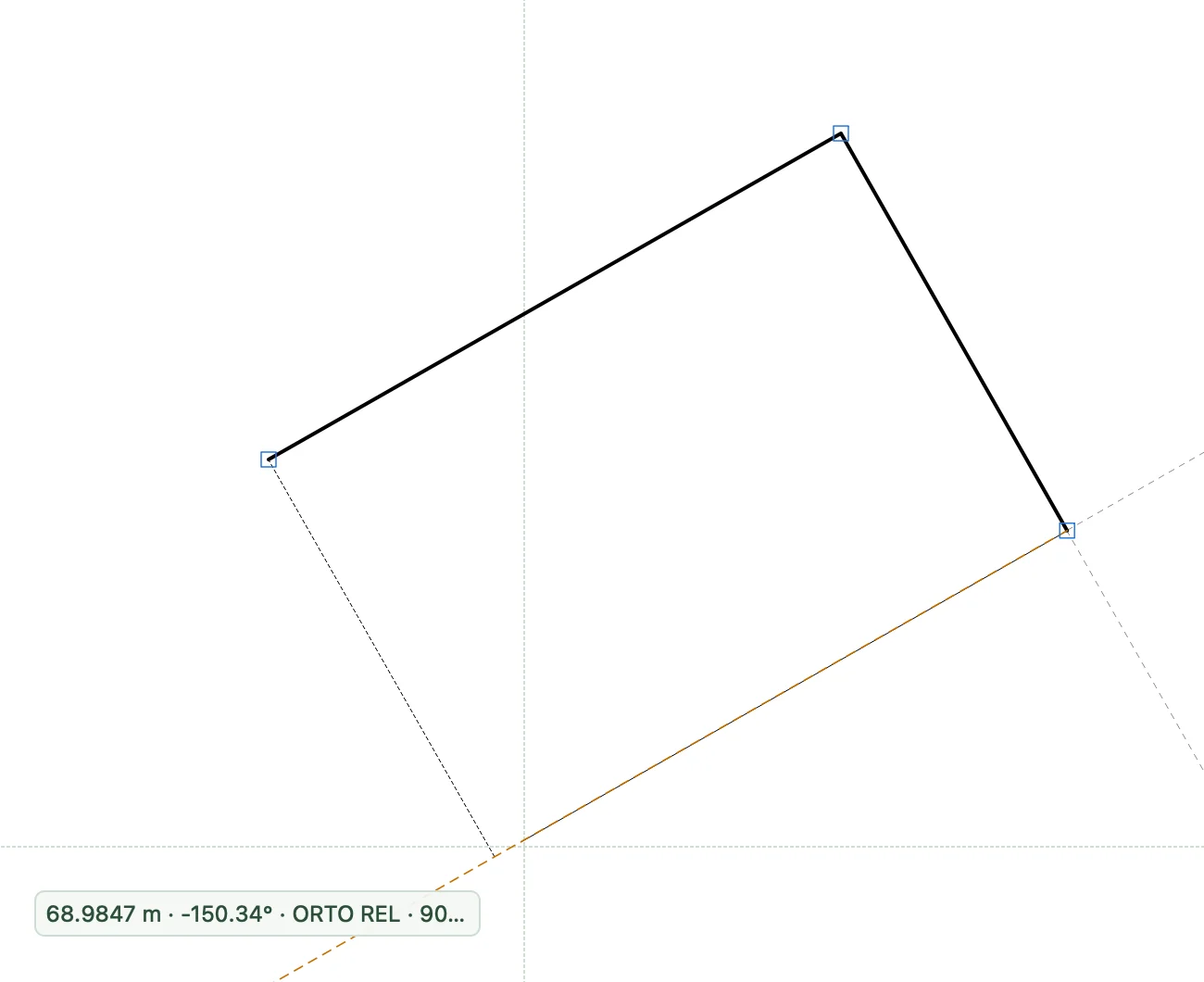

    Orto relativo 90° — cada lado sigue o gira 90° respecto al anterior (ver paso).
15. 15
    Grilla — muestra u oculta la cuadrícula del canvas.
16. 16
    Fondo — canvas claro u oscuro.

V, D, EC y DR actúan sobre el perfil de rotulación seleccionado, es decir, el conjunto de tamaños y estilos de rótulos activo. Puedes cambiarlo desde Ver › Barra de Perfiles de Rotulación.

Este paso se menciona en: 6.2 Girar y dimensionar las etiquetas centrales.

Abrir la sección 1.10 en su propia página →

Haz clic en el nombre del proyecto en la barra de título: se abre un menú con el nombre, la carpeta y el estado del archivo (Guardado hace 7 min, Cambios sin guardar o Aún no guardado). Desde ahí guardas, guardas como, abres la carpeta que contiene el archivo o copias su ruta.

Nota: Si el mismo proyecto está abierto en otra ventana de Terraplaniq, verás un aviso al abrirlo y, al guardar, la pregunta «Proyecto abierto en otra instancia». Guardar desde las dos ventanas puede sobrescribir los cambios de la otra: trabaja cada proyecto en una sola ventana.

Si abres un proyecto creado con una versión más reciente de Terraplaniq, al guardar aparece «Guardar en versión anterior»: guardarlo con tu versión puede descartar datos del formato nuevo. Lo más seguro es actualizar la aplicación antes de editarlo.

Se enlaza con: Copia de seguridad automática y recuperación.

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 1.12 El archivo de proyecto .tpq: qué guarda, copias y cómo compartirlo, 15.1 Referencia de menús de la ventana principal.

Abrir la sección 1.11 en su propia página →

Todo tu trabajo vive en un solo archivo .tpq: lotes y sus datos, geometría base, puntos CSV, capas y estilos, textos y cotas, el sistema de coordenadas, los formatos y todas las láminas del Layout Designer. Es tu activo: Terraplaniq no guarda copias de tus proyectos en ningún servidor.

Archivos que verás junto al proyecto

Nota: Guardar es seguro: Terraplaniq escribe primero un archivo temporal, lo confirma en el disco y solo entonces reemplaza el proyecto. Un corte de luz durante el guardado no deja el proyecto a medias.

Nota: Un proyecto guardado con una versión más nueva de Terraplaniq se puede abrir en una más antigua, pero al guardar la aplicación avisa, porque podrían perderse datos que esa versión no conoce. Terraplaniq también abre archivos .tqp y .json de versiones anteriores.

Se enlaza con: Guardar, Copia de seguridad y Formatos de archivo.

Este paso se menciona en: 15.1 Referencia de menús de la ventana principal.

Abrir la sección 1.12 en su propia página →

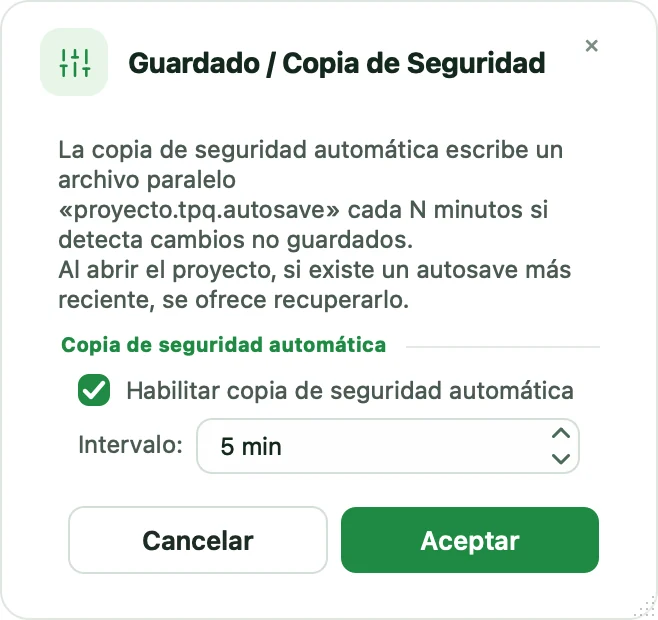

Mientras trabajas, Terraplaniq escribe una copia paralela del proyecto, proyecto.tpq.autosave, cada cierto tiempo y solo si hay cambios sin guardar. El archivo .tpq no se toca hasta que guardas. Para que la copia funcione, el proyecto debe haberse guardado al menos una vez.

Paso a paso

1. Abre Configuración›Guardado / Copia de Seguridad….
2. Deja marcada Habilitar copia de seguridad automática y elige el Intervalo en minutos (de 1 a 60).
3. Si la aplicación se cierra sin guardar, al volver a abrir el proyecto aparece «Recuperar copia de seguridad» si la copia es más reciente que el archivo. Si respondes No, la copia se descarta.
4. Revisa el dibujo recuperado y guarda con Ctrl+S para que pase al archivo principal.

Es una preferencia de la aplicación en este equipo, no del proyecto: vale para todos los proyectos que abras.

Si el .tpq se daña, Terraplaniq intenta abrir la copia .bak que deja cada guardado (ver Guardar). No borres los archivos .bak ni .autosave mientras el proyecto esté en uso.

Nota: La copia automática no reemplaza tus respaldos: guarda versiones del expediente en otra carpeta o unidad antes de entregar.

Se enlaza con: Guardar desde la barra de título.

Este paso se menciona en: 1.12 El archivo de proyecto .tpq: qué guarda, copias y cómo compartirlo, 14.10 Solución de problemas frecuentes, 15.1 Referencia de menús de la ventana principal.

Abrir la sección 1.13 en su propia página →

El país define los niveles de la ubicación política que se piden en Editar Datos y que salen en el cajetín y en la memoria. Para Perú son Departamento › Provincia › Distrito › Sector, y el diálogo muestra cómo quedará redactada la ubicación.

Pestaña Seleccionar País

Pestaña Personalizar

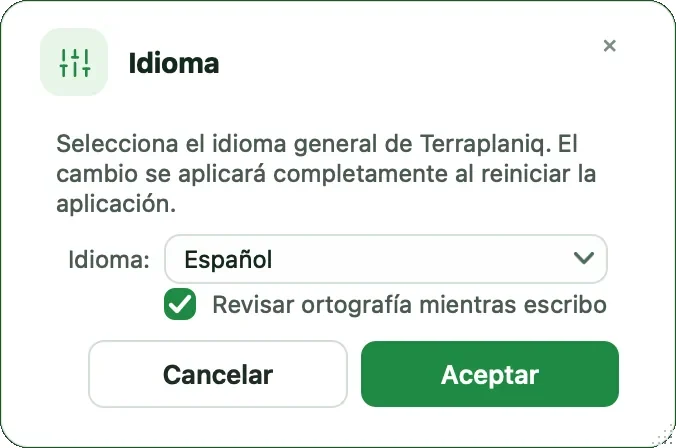

Idioma y ortografía

Nota: La ubicación política solo cambia los nombres de los niveles y la redacción. El contenido que escribes en cada campo y lo que exige cada entidad receptora lo revisas tú antes de entregar.

Se enlaza con: Editar Datos (campos de ubicación) y textos variables ubicacion.*.

Este paso se menciona en: 15.1 Referencia de menús de la ventana principal.

Abrir la sección 1.14 en su propia página →

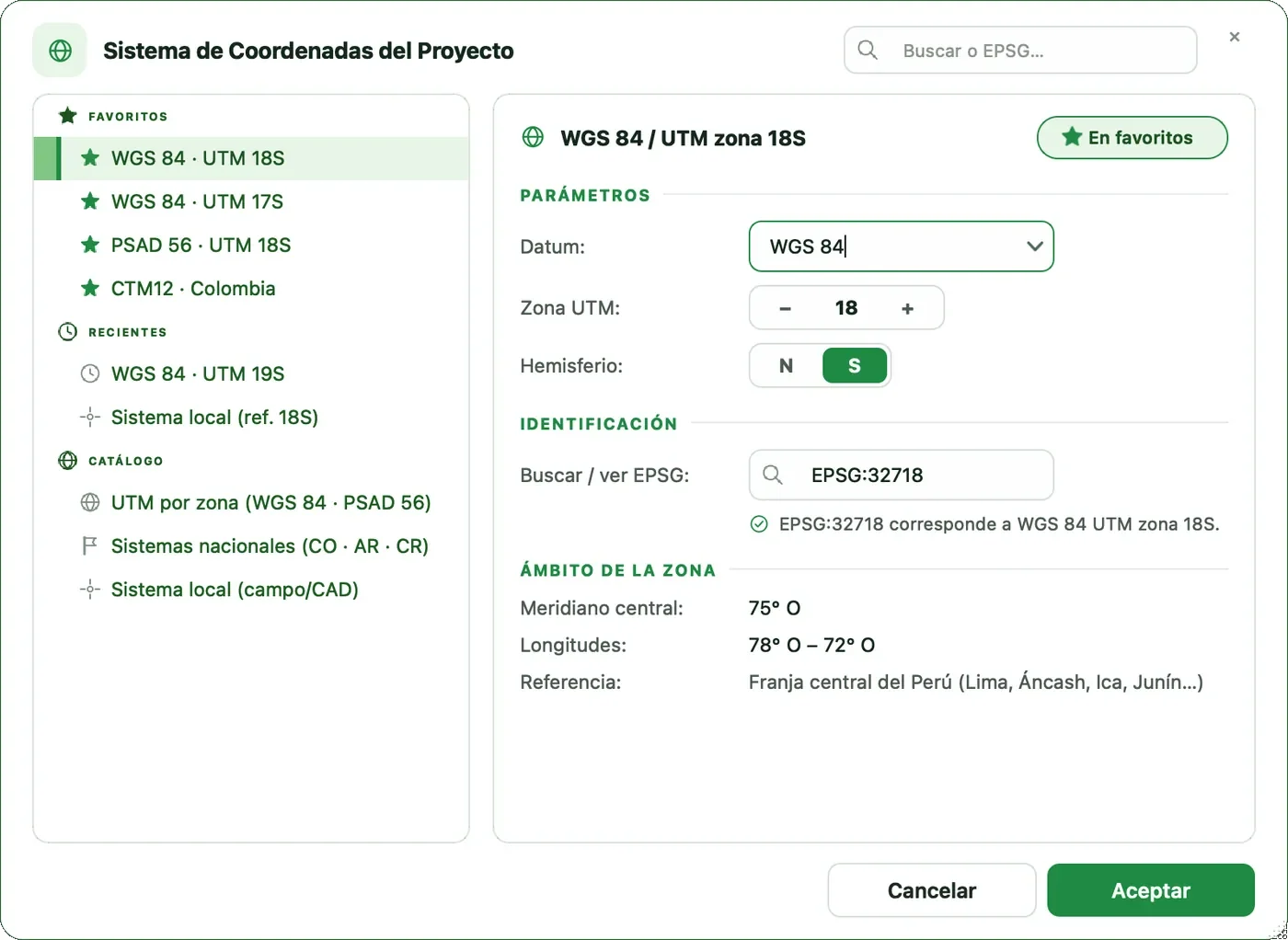

Defínelo al empezar el proyecto, antes de importar datos: es el sistema en que se expresan las coordenadas del dibujo, del cuadro de datos técnicos (CDT) y de las láminas. En el diálogo elige el datum (el modelo de referencia de las coordenadas, por ejemplo WGS 84 o PSAD 56), la zona UTM y el hemisferio. El diálogo valida el código EPSG equivalente, muestra el meridiano central y guarda tus sistemas favoritos y recientes. En Formatos y Decimales defines los decimales de distancias, áreas, coordenadas y ángulos con una vista previa del cuadro de datos técnicos.

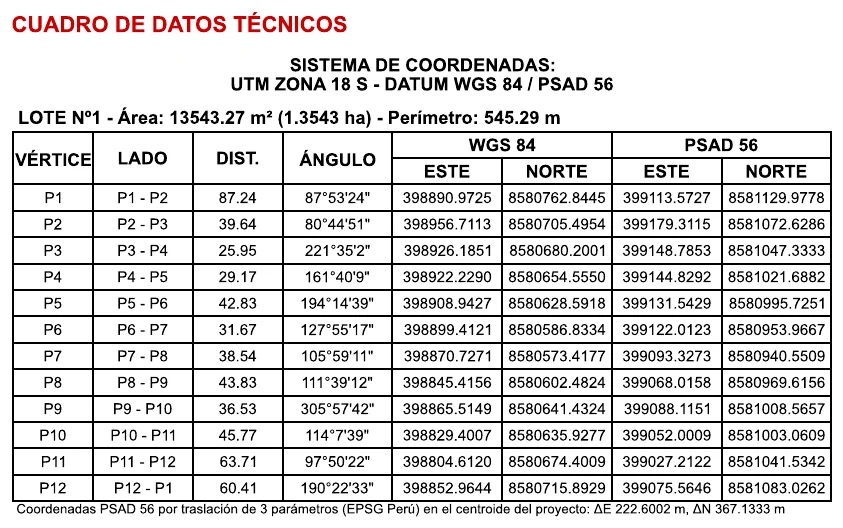

Nota: Si trabajas con documentos en PSAD 56, Terraplaniq convierte entre WGS 84 y PSAD 56 y puede mostrar ambos datums en el CDT (Herramientas›Definir pivote de datum del proyecto…).

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 1.18 Glosario: los términos que usa Terraplaniq, 2.7 Importar KML/KMZ, SHP y GeoPackage, 3.16 Datos de membrete, 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente, 7.1 Paso a paso: tu primera lámina perimétrica A3.

Abrir la sección 1.15 en su propia página →

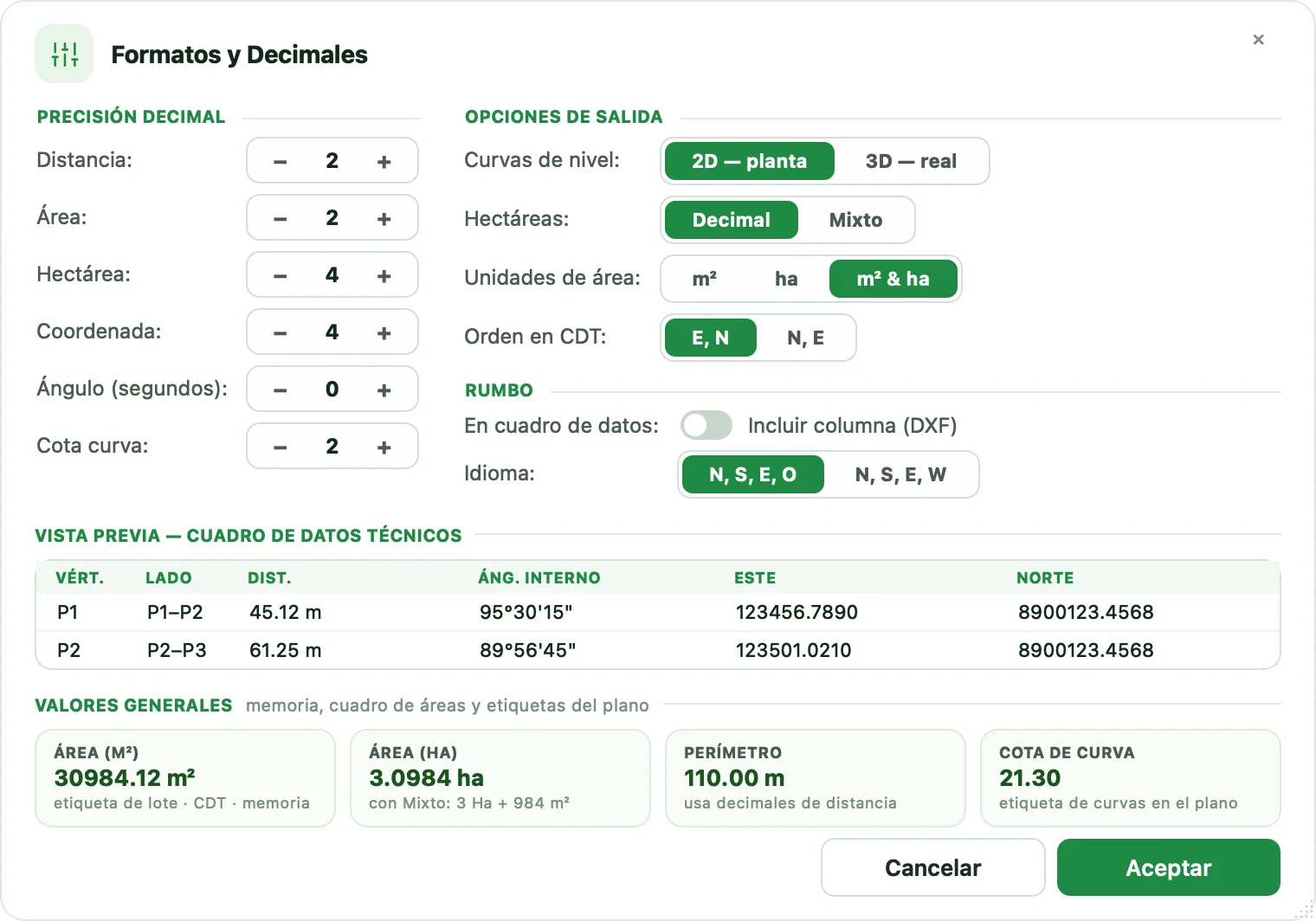

Un solo lugar define cómo se escriben los números en el dibujo, el cuadro de datos técnicos (CDT), las láminas, la memoria y las tablas. La vista previa del CDT y los Valores generales se actualizan mientras cambias cada opción.

Nota: Los decimales solo cambian la presentación: la geometría conserva su precisión completa. Revisa la vista previa antes de aceptar.

Se enlaza con: Sistema de coordenadas, CDT en la lámina y textos variables.

Este paso se menciona en: 3.3 Panel General: recorrido interactivo, 3.10 Cuadro de datos técnicos del panel General, 5.11 Medir distancias en el dibujo, 10.4 Cuadro de propietarios con área y porcentaje, 10.5 Cuadro de áreas por lote y por manzana, 10.6 Resumen de manzanas y resumen de usos.

Abrir la sección 1.16 en su propia página →

Tres ajustes de la aplicación (no del proyecto) para trabajar cómodo en cualquier pantalla. Se guardan en este equipo y valen para todos los proyectos.

Escalado de Interfaz: cada opción

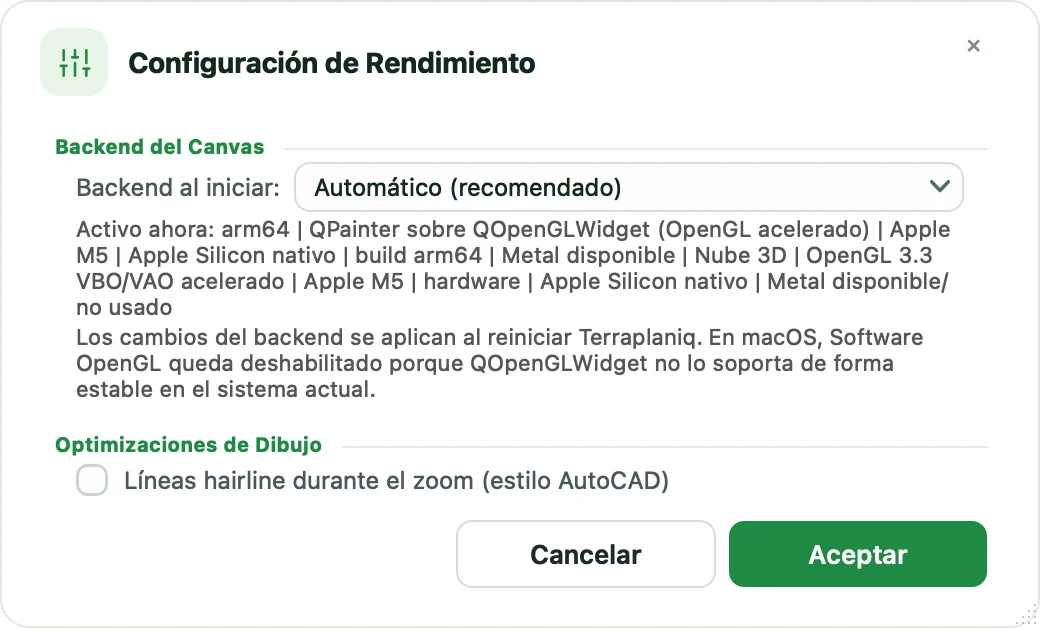

Configuración de Rendimiento: cada opción

Configuración›Color de Menús y Diálogos se aplica al instante y queda guardado para las próximas sesiones. Solo cambia la apariencia (Blanco viene por defecto); las acciones disponibles son las mismas.

Nota: Si los textos se ven demasiado grandes o pequeños tras cambiar de monitor, vuelve a Automático recomendado en Configuración › Escalado de Interfaz…

Este paso se menciona en: 15.1 Referencia de menús de la ventana principal.

Abrir la sección 1.17 en su propia página →

Los términos que aparecen en la aplicación y en esta guía, explicados en una línea y enlazados al paso donde se usan.

Este paso se menciona en: 1.1 Cómo usar este manual, 1.6 Tu primer plano de principio a fin (tutorial para empezar), 5.1 Geometría de plano y geometría base: qué es cada cosa.

Abrir la sección 1.18 en su propia página →

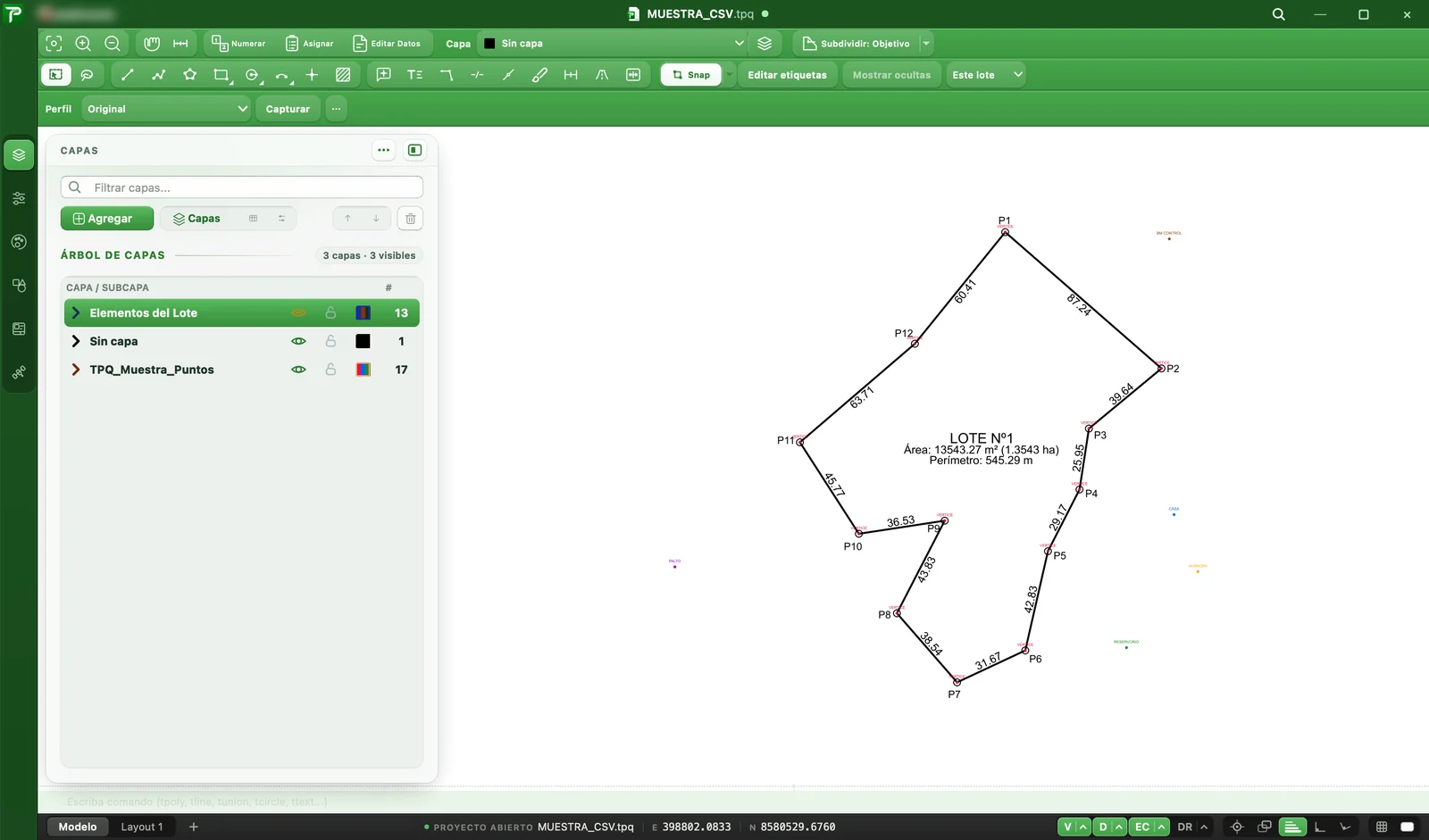

Úsalo para traer al proyecto los puntos levantados en campo (estación total o GNSS) desde un archivo CSV. El importador reconoce el delimitador (coma o punto y coma) y propone el mapeo de columnas: número de punto, Este, Norte, cota y descripción. La vista previa muestra todas las filas antes de importar.

Si tu CSV trae latitud y longitud en lugar de Este y Norte, elige Geográfica WGS 84 (Latitud/Longitud) en Sistema: Terraplaniq detecta la zona UTM de cada punto y agrega las columnas East (X), North (Y) y Zona UTM. Para coordenadas locales de campo o de un CAD sin georreferencia, elige Sistema local (coordenadas de campo/CAD).

Se enlaza con: Estilo › Puntos CSV (tamaño, forma y etiqueta principal) y Capas.

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 1.9 Paneles izquierdo y derecho, 2.2 Polilíneas automáticas por código topográfico, 2.9 Tabla de atributos y representación de puntos CSV, 2.10 Exportar puntos y capas: CSV, SHP y DXF, 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente.

Abrir la sección 2.1 en su propia página →

Si en campo levantaste puntos con un código por elemento (por ejemplo CERCO, CANAL o VIA), Terraplaniq puede unirlos al importar el CSV y dibujar cada elemento como geometría base (dibujo de referencia que no se convierte en lote; ver lotes o geometría base).

Ordena el CSV en el sentido en que caminaste cada elemento: el orden del archivo es el orden de la polilínea.

Se enlaza con: Importar puntos CSV, Tabla de atributos y Convertir entidades.

Abrir la sección 2.2 en su propia página →

Úsalo cuando tienes el plano abierto en AutoCAD y solo necesitas una parte: copias y pegas sin exportar un DXF intermedio.

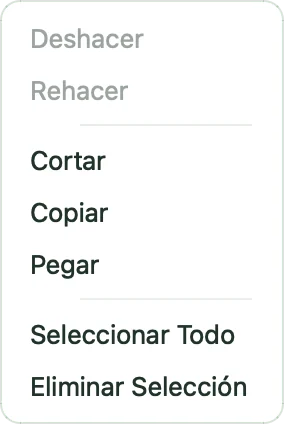

Editar›Seleccionar Todo (Ctrl+A) selecciona todo lo visible, útil para copiar un proyecto completo a otro.

En el Layout Designer también puedes pegar desde AutoCAD sobre el papel. Su menú Editar trae además Pegar desde coordenadas originales.

Nota: Copiar desde Terraplaniq hacia AutoCAD no está disponible. Para llevar el dibujo a AutoCAD, exporta un DXF desde el menú Generar o desde el Layout Designer.

Se enlaza con: DXF como geometría base y Menú Editar.

Este paso se menciona en: 5.1 Geometría de plano y geometría base: qué es cada cosa, 8.6 Tamaño de papel: formatos disponibles, papel personalizado, orientación y marco, 15.3 Formatos de archivo: qué importa y qué exporta Terraplaniq.

Abrir la sección 2.3 en su propia página →

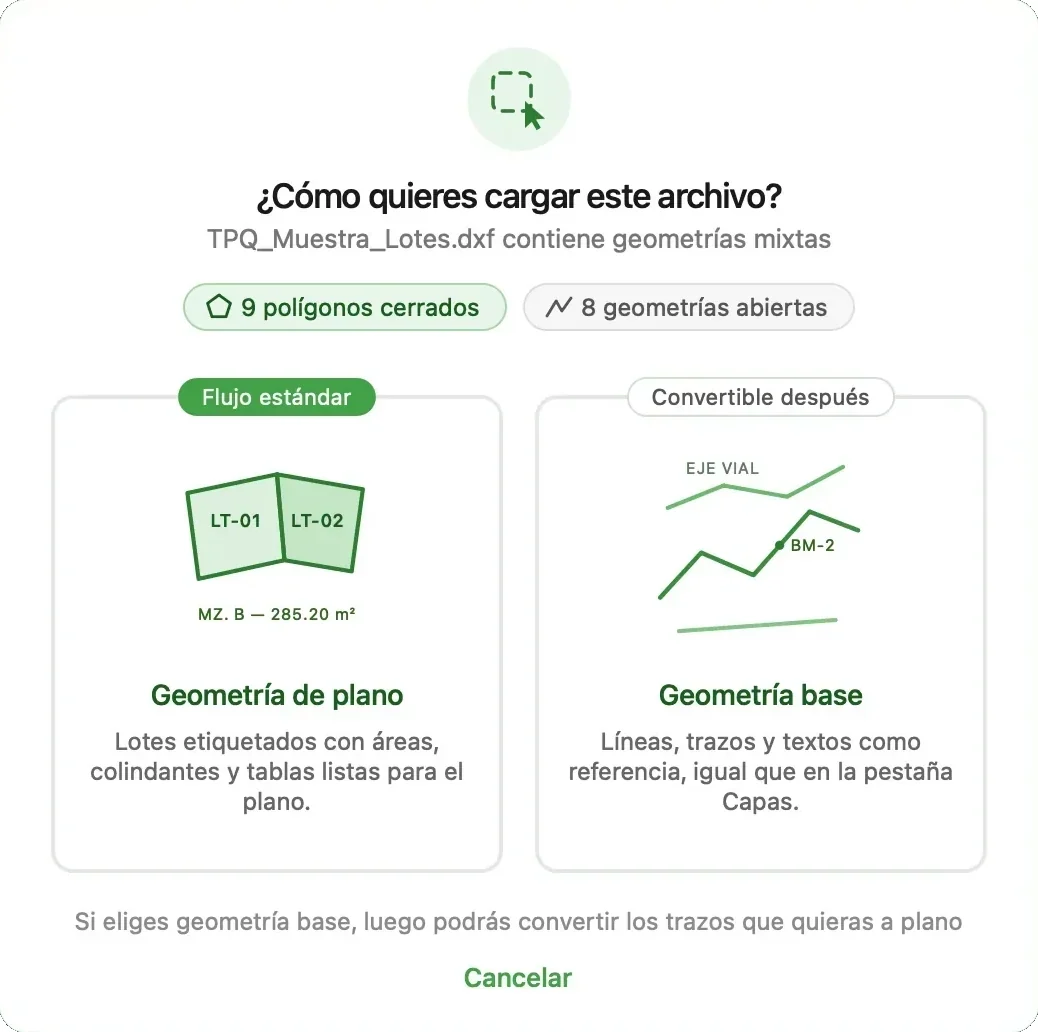

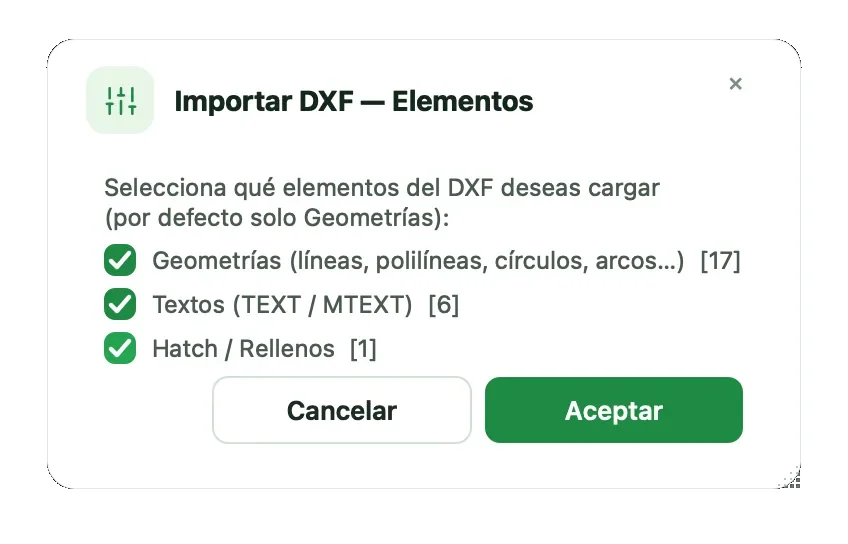

Un DXF/DWG/SHP puede entrar de dos formas, y elegir bien ahorra trabajo:

Si eliges geometría base, después puedes convertir los trazos que quieras en lotes: clic derecho sobre el polígono › Convertir a Entidad de Plano.

Este paso se menciona en: 2.2 Polilíneas automáticas por código topográfico, 2.7 Importar KML/KMZ, SHP y GeoPackage, 5.1 Geometría de plano y geometría base: qué es cada cosa, 15.1 Referencia de menús de la ventana principal, 15.3 Formatos de archivo: qué importa y qué exporta Terraplaniq.

Abrir la sección 2.4 en su propia página →

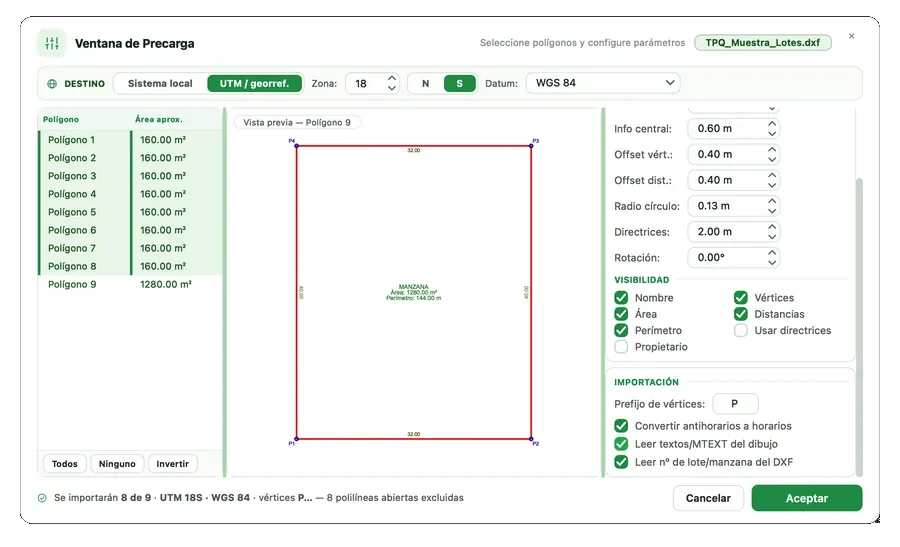

Cuando cargas un archivo como lotes (Geometría de plano), se abre la Ventana de Precarga: lista los polígonos cerrados con su área, muestra una vista previa y define cómo se rotularán los lotes nuevos.

Se enlaza con: Linderos y colindantes, girar etiquetas centrales y Editar Datos.

Este paso se menciona en: 2.7 Importar KML/KMZ, SHP y GeoPackage, 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente, 4.5 Revisar la subdivisión: Saneo y Topología CAD.

Abrir la sección 2.5 en su propia página →

Úsalo para traer dibujo de referencia que no se convertirá en lotes: vías, canales, edificaciones o bases gráficas. La geometría base conserva capas, colores, tipos y grosores de línea del CAD original y aparece en el panel Capas, lista para mostrarse en las láminas o en la tabla resumen.

Se enlaza con: Estilos de geometría base y Capas y subtipos.

Este paso se menciona en: 1.1 Cómo usar este manual, 1.6 Tu primer plano de principio a fin (tutorial para empezar), 1.9 Paneles izquierdo y derecho, 1.12 El archivo de proyecto .tpq: qué guarda, copias y cómo compartirlo, 1.18 Glosario: los términos que usa Terraplaniq, 2.2 Polilíneas automáticas por código topográfico.

Abrir la sección 2.6 en su propia página →

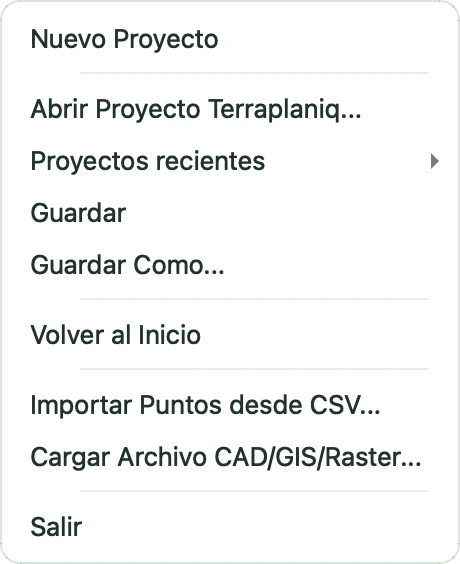

El mismo comando que abre DXF y DWG acepta formatos GIS: .shp, .gpkg (también .gpkg.zip), .kml y .kmz. Úsalo para traer predios dibujados en Google Earth o descargados de un geoportal o de un software GIS.

Qué lee de cada formato

Sistema de coordenadas

Nota: Un KML cambia el sistema del proyecto a WGS 84 con la zona que confirmes, aunque el proyecto ya tenga datos en PSAD 56 o en otra zona. Si tu proyecto no está en WGS 84 con esa zona, importa el KML en un proyecto nuevo y revisa las coordenadas antes de copiar los lotes.

Nota: GeoJSON no se importa directamente: conviértelo antes a SHP o GeoPackage con tu software GIS.

Se enlaza con: Ventana de Precarga y sistema de coordenadas.

Este paso se menciona en: 14.10 Solución de problemas frecuentes, 15.3 Formatos de archivo: qué importa y qué exporta Terraplaniq.

Abrir la sección 2.7 en su propia página →

Sirve para calcar un croquis escaneado, una foto de plano antiguo o una captura: la imagen se coloca a mano y luego se ajusta con puntos de control.

La inserción y cada alineación se pueden deshacer. El proyecto guarda la ruta del archivo de imagen, no una copia: guárdala en la carpeta del proyecto (o en una subcarpeta) para que viaje con él.

Nota: Una imagen alineada a mano es una referencia visual: verifica las medidas con el levantamiento antes de usarlas.

Se enlaza con: Capas y subtipos, Snap y Barra de comandos.

Este paso se menciona en: 15.3 Formatos de archivo: qué importa y qué exporta Terraplaniq.

Abrir la sección 2.8 en su propia página →

Después de importar puntos CSV, revisa y corrige sus datos en una tabla (Ver › Tabla de Atributos de Puntos CSV) y define su aspecto con clic derecho sobre la capa de puntos en el panel Capas.

Se enlaza con: Importar puntos CSV y Exportar puntos.

Este paso se menciona en: 2.2 Polilíneas automáticas por código topográfico, 5.1 Geometría de plano y geometría base: qué es cada cosa, 15.1 Referencia de menús de la ventana principal.

Abrir la sección 2.9 en su propia página →

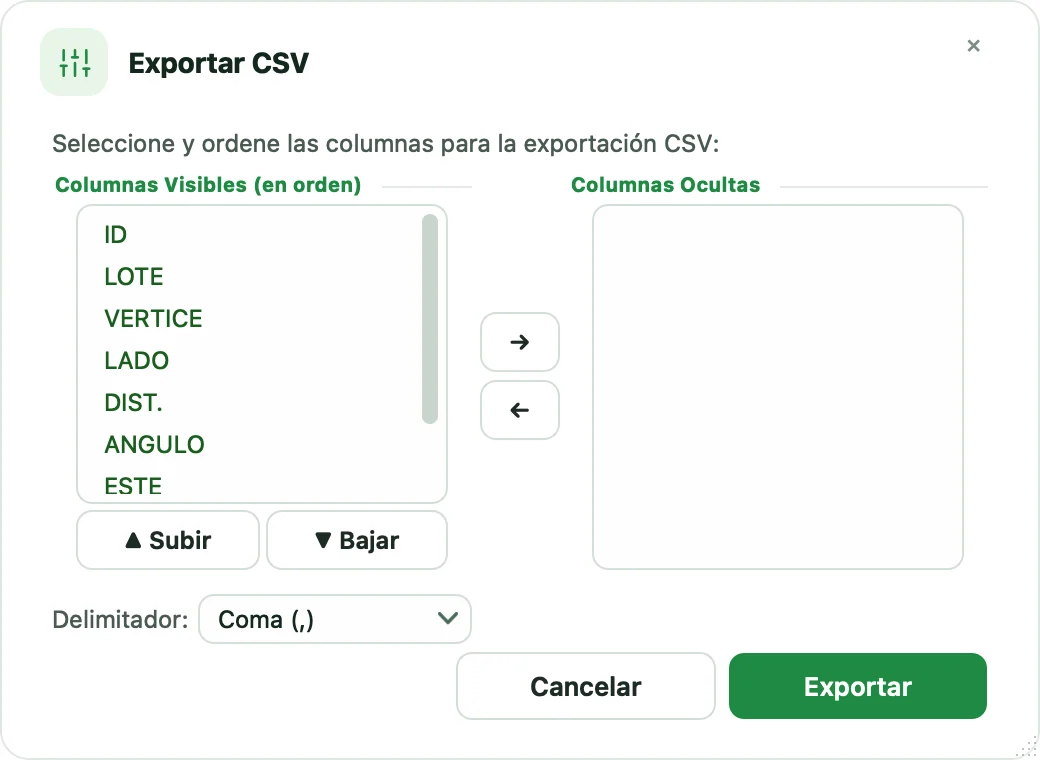

Tres salidas para entregar o reutilizar los datos de campo y las capas del dibujo.

Exportar Puntos (CSV/SHP)

1. Abre Herramientas › Exportar Puntos (CSV/SHP)… y elige CSV o SHP.
2. Coordenadas originales o corregidas (antes de una conversión de datum).
3. Genera Latitud/Longitud nuevas o reescribe las columnas que ya existen.
4. Confirma zona UTM, hemisferio y datum (PSAD 56 solo admite las zonas 17 S a 19 S) y pulsa Exportar.

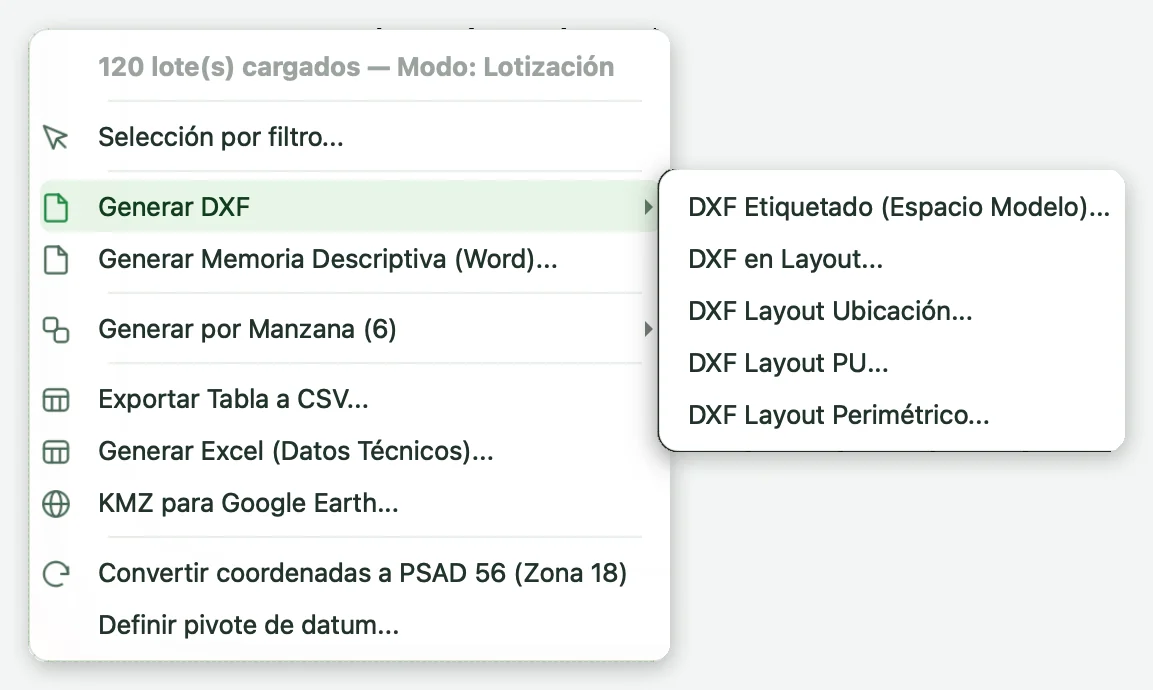

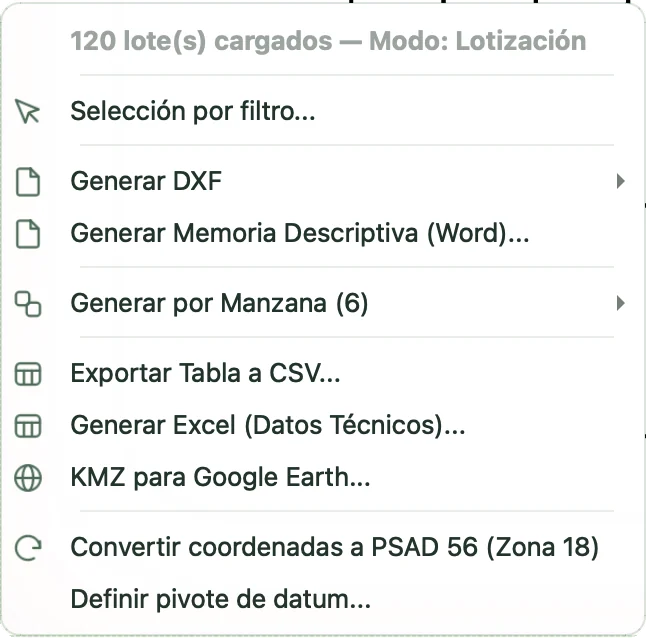

Se enlaza con: Tabla de atributos y menú Generar.

Este paso se menciona en: 13.4 Exportar tablas a CSV, Excel y KMZ, 14.3 Menú Herramientas, 15.1 Referencia de menús de la ventana principal, 15.3 Formatos de archivo: qué importa y qué exporta Terraplaniq.

Abrir la sección 2.10 en su propia página →

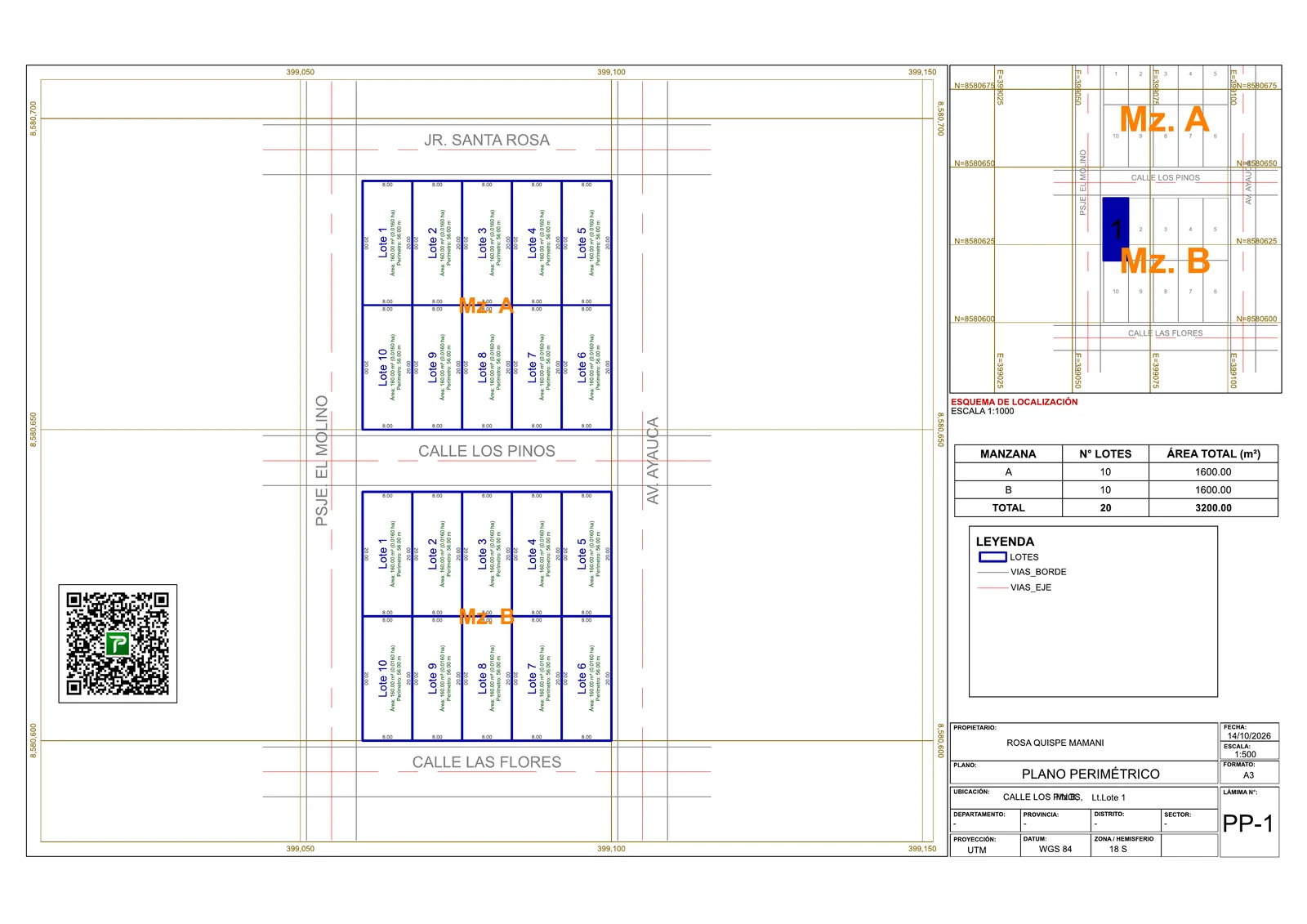

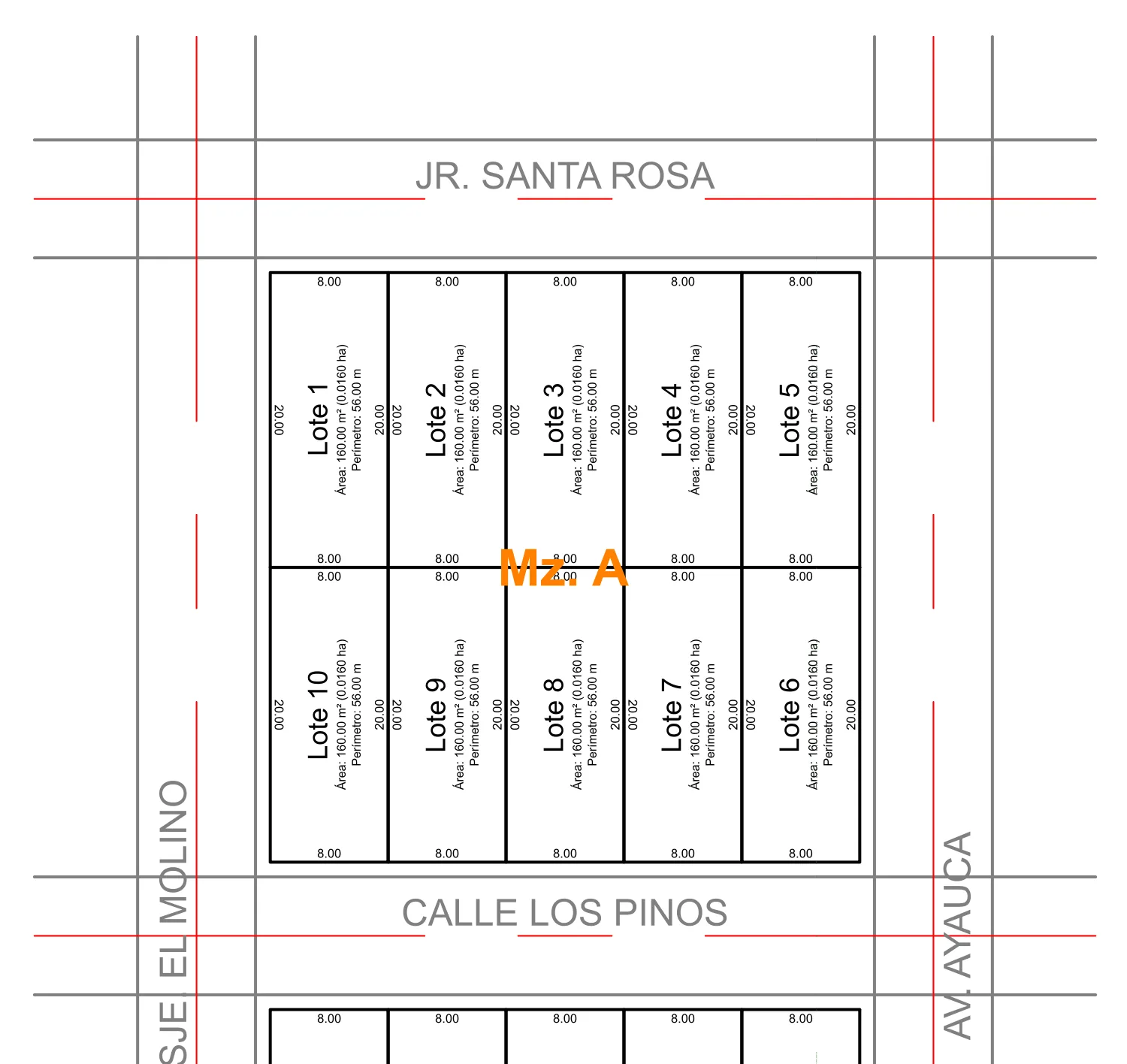

En una lotización, los lotes suelen llegar del DXF con nombres sueltos. Numerar los renombra en el orden en que tu trazo los cruza, así controlas el recorrido: por ejemplo, la fila de arriba de izquierda a derecha y la de abajo de derecha a izquierda, en sentido horario.

Numerar necesita al menos dos lotes en el proyecto; con menos, la aplicación muestra un aviso y no entra en el modo.

Se enlaza con: Asignar, el Gestor de Entidades (orden de tablas) y los textos variables lote.*.

Este paso se menciona en: 1.7 La ventana principal: recorrido por zonas, 1.8 Barra superior y barra de Dibujo CAD, 3.15 Importar propietarios desde Excel, 4.7 Editar la lotización en vivo y terminarla, 7.2 Paso a paso: plano de lotización con cuadros y exportación por manzana, 10.5 Cuadro de áreas por lote y por manzana.

Abrir la sección 3.1 en su propia página →

Asignar completa de una vez los datos comunes de una fila de lotes. Los lotes que cruza el trazo reciben la calle, el propietario y la manzana que escribas (los campos vacíos no se tocan) y la orientación de su frente.

Orden recomendado: primero Detectar con Aplicar a Todos en el panel General para obtener los lotes vecinos, luego Asignar con Modo Mixto para las calles del frente, y al final escribe a mano las calles laterales de los lotes de esquina. Detectar con Aplicar a Todos reemplaza los colindantes de todos los lotes, incluidos los escritos antes.

Se enlaza con: Cardinal o Frente, linderos y colindancias y la memoria descriptiva.

Este paso se menciona en: 1.7 La ventana principal: recorrido por zonas, 1.8 Barra superior y barra de Dibujo CAD, 3.1 Numerar lotes con un trazo, 3.6 Cómo se arma cada lindero: tramos, ajuste automático y colindante, 3.9 Detección de colindantes a fondo: cómo decide y qué escribe, 3.15 Importar propietarios desde Excel.

Abrir la sección 3.2 en su propia página →

El panel General (icono General del riel izquierdo) muestra el lote activo, es decir, el que seleccionaste con un clic en el dibujo o en el Gestor de Entidades: quién es, cómo se nombran sus vértices, con quién colinda por cada lado y su cuadro de datos técnicos. Todo lo que ves aquí alimenta el dibujo, las láminas, las tablas y la memoria descriptiva.

Pasa el cursor (o toca) cada número para ver qué hace ese control; en la lista de abajo tienes lo mismo con enlaces al detalle.

1234567891011121314151617181920

1. 1
   Tarjeta del lote activo — Nombre, propietario y área (m² en urbano, ha en rural, con tus decimales). En urbano muestra también la manzana. Sin lote activo dice «Sin lote activo».
2. 2
   Transparencia del panel — En modo flotante: transparencia del panel (0 a 60 %), opaco al pasar el mouse y efecto esmerilado. Ver el paso
3. 3
   Flotar o acoplar — «Flotar sobre el dibujo» deja el panel encima del lienzo; «Acoplar al costado» lo vuelve a fijar. Ver el paso
4. 4
   Gestor de Entidades — Lista de lotes visibles: clic = lote activo, doble clic = editar nombre, propietario o manzana en la misma fila, arrastrar = reordenar. Ver el paso
5. 5
   Contador de lotes — Cuántos lotes visibles hay en el proyecto.
6. 6
   Prefijo de vértices — P, V, E o la letra que escribas: renombra los vértices en el dibujo, el CDT, las láminas y la memoria. Ver el paso
7. 7
   A,B,C — Nombra los vértices con letras (A…Z, luego A1…Z1). Solo cambia la presentación. Ver el paso
8. 8
   Cardinal o Frente — Nombra los linderos Norte/Sur/Este/Oeste o Frente/Fondo/Derecha/Izquierda. Los datos son los mismos. Ver el paso
9. 9
   Lindero — Cada fila es un lado del lote. En modo Frente cambian los nombres de las filas. Ver el paso
10. 10
    Vértice inicial → final — Definen el tramo del lindero. Al cambiar uno, los lados vecinos se ajustan solos para no dejar huecos. Ver el paso
11. 11
    Colindante — Escribe y confirma con Enter o al salir del campo. Doble clic abre un editor de varias líneas. Lo que escribes queda bloqueado frente a cambios automáticos, salvo Detectar. Ver el paso
12. 12
    Tomar texto del visor — Usa un texto CAD del dibujo como colindante de la fila: selecciónalo antes o haz clic en él después. Ver el paso
13. 13
    Detectar — Escribe como colindantes los lotes vecinos de cada lindero (del lote activo o de todos). Pide confirmación y reemplaza lo que había. Ver el paso
14. 14
    Engranaje — Formato del nombre de los colindantes, normalizar frentes, asignar calles y limpiar colindantes. Ver el paso
15. 15
    Tolerancia — Distancia base de la detección (0.001 a 10 m). Con ella se calculan las holguras de alineación y solape. Ver el paso
16. 16
    Avanzado — Si un lado no coincide exacto con el de un vecino, prueba vértices compartidos y solapes alineados. Activado por defecto. Ver el paso
17. 17
    Textos — Para los lados sin vecino, toma el texto visible más cercano fuera del lote (por ejemplo, el nombre de una calle o quebrada). Ver el paso
18. 18
    Aplicar a Todos — Hace que Detectar trabaje en todos los lotes visibles, no solo en el activo. Ver el paso
19. 19
    Área y perímetro — Área en las unidades de Formatos y Decimales; perímetro como suma de los lados redondeados. Ver el paso
20. 20
    Cuadro de datos técnicos — Vértice, lado, distancia, ángulo interno y coordenadas, con tus decimales y tu orden de coordenadas. Ver el paso

Nota: El panel no tiene botón Guardar: cada cambio se aplica al instante y se puede deshacer con Ctrl+Z. Para conservarlo en el archivo, guarda el proyecto con Ctrl+S.

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 1.18 Glosario: los términos que usa Terraplaniq.

Abrir la sección 3.3 en su propia página →

El panel General reúne todo lo del lote activo: una tarjeta con nombre, propietario y área; el Gestor de Entidades; los linderos y colindancias y el cuadro de datos técnicos (vértice, lado, distancia, ángulo, Este y Norte). Aquí tienes el flujo básico; los pasos siguientes explican cada parte en detalle.

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 1.15 Sistema de coordenadas y formatos, 1.16 Formatos y decimales: distancias, áreas, coordenadas y rumbos, 1.18 Glosario: los términos que usa Terraplaniq, 2.5 DXF como lotes: Ventana de Precarga, 3.2 Asignar calle, manzana y frente con un trazo.

Abrir la sección 3.4 en su propia página →

Un lindero es el tramo del perímetro del lote que limita con un vecino, una calle u otro elemento. Terraplaniq organiza cada lote en cuatro linderos y puedes nombrarlos de dos maneras, y los datos son los mismos en ambas:

Ejemplo con el lote 6 de la manzana A, que es de esquina y da al sur, a la CALLE LOS PINOS:

Este paso se menciona en: 3.3 Panel General: recorrido interactivo, 3.4 Linderos, colindantes y cuadro de datos técnicos, 3.6 Cómo se arma cada lindero: tramos, ajuste automático y colindante, 3.8 Detectar colindantes y normalizar frentes, 10.8 Cuadro de colindancias del lote.

Abrir la sección 3.5 en su propia página →

Un lindero es el tramo del perímetro que va del vértice inicial al vértice final, siguiendo el orden de los vértices del lote. Su longitud es la suma de los lados que contiene, ya redondeados; por eso un lindero puede tener uno o varios lados.

Modo Frente: elige hacia dónde da el frente

En modo Frente aparece una lista con la orientación del frente. Toca cada opción para ver qué lado del lote pasa a ser Frente, Fondo, Derecha e Izquierda. Internamente cada lindero sigue guardado por su lado cardinal; el modo Frente solo cambia su nombre.

La orientación del frente se aplica a los lotes seleccionados en el dibujo o, si no hay selección, al lote activo. Asignar la fija para muchos lotes a la vez con un trazo.

Nota: Con subtramos activos (en Configuración › Memoria Descriptiva…, un modo distinto de Tradicional), clic derecho sobre un vértice intermedio de un lindero › «Punto de quiebre en …» parte el lindero ahí sin abrir el Gestor de Subtramos.

Se enlaza con: Cardinal o Frente, Subtramos y Asignar.

Este paso se menciona en: 1.18 Glosario: los términos que usa Terraplaniq, 3.3 Panel General: recorrido interactivo, 3.11 Menús al pasar el cursor por un vértice o un lado, 10.8 Cuadro de colindancias del lote.

Abrir la sección 3.6 en su propia página →

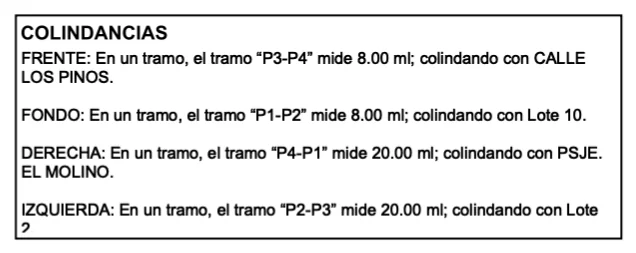

Un lindero (por ejemplo, el OESTE) puede limitar con dos o más colindantes. Los subtramos lo parten en vértices intermedios y asignan un colindante a cada parte; la memoria los redacta por separado.

Se enlaza con: tipos de memoria descriptiva: compara cómo se redacta este mismo lindero en cada modo.

Este paso se menciona en: 1.18 Glosario: los términos que usa Terraplaniq, 3.6 Cómo se arma cada lindero: tramos, ajuste automático y colindante, 3.8 Detectar colindantes y normalizar frentes, 3.9 Detección de colindantes a fondo: cómo decide y qué escribe, 3.12 Vértices: prefijo, letras, inicio, sentido y edición, 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente.

Abrir la sección 3.7 en su propia página →

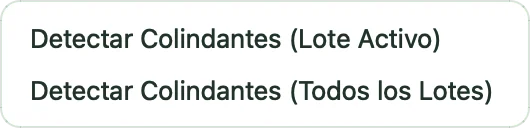

El botón Detectar, en la sección Linderos y colindancias del panel General, busca, para cada lindero del lote activo, los lotes vecinos que lo tocan y los escribe como colindantes. Con Aplicar a Todos hace lo mismo en todos los lotes visibles. También está en Herramientas›Colindantes (lote activo o todos los lotes) y escribiendo el comando COL.

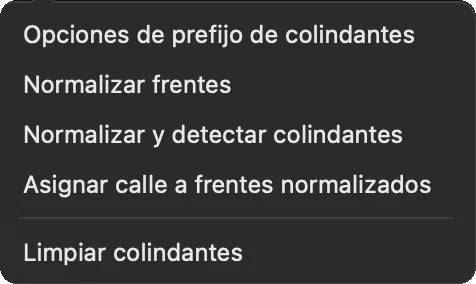

Menú del engranaje

Para las calles: escribe el nombre de cada calle como texto en la capa CALLES_COLINDANTES, frente a los lotes, y usa Normalizar y detectar colindantes. Si prefieres hacerlo a mano, Asignar con Modo Mixto escribe la calle en el lindero del frente.

Se enlaza con: Linderos y colindancias, subtramos y Cardinal o Frente.

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 3.3 Panel General: recorrido interactivo, 3.9 Detección de colindantes a fondo: cómo decide y qué escribe, 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente, 4.4 Roles del lote: Matriz, Remanente, Servidumbre y Calle, 5.10 Barra de comandos: todos los comandos y sus alias.

Abrir la sección 3.8 en su propia página →

Detectar recorre cada lado del lote y busca con qué limita. Conocer su orden de decisión te ayuda a preparar el dibujo para que acierte a la primera.

Nota: Las opciones Avanzado, Textos, Aplicar a Todos y la tolerancia no se guardan: al abrir de nuevo la aplicación vuelven a sus valores por defecto. Las opciones de formato del engranaje sí se guardan en el proyecto.

Se enlaza con: Detectar colindantes y el menú del engranaje, Roles del lote y Asignar.

Este paso se menciona en: 1.18 Glosario: los términos que usa Terraplaniq, 3.3 Panel General: recorrido interactivo, 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente.

Abrir la sección 3.9 en su propia página →

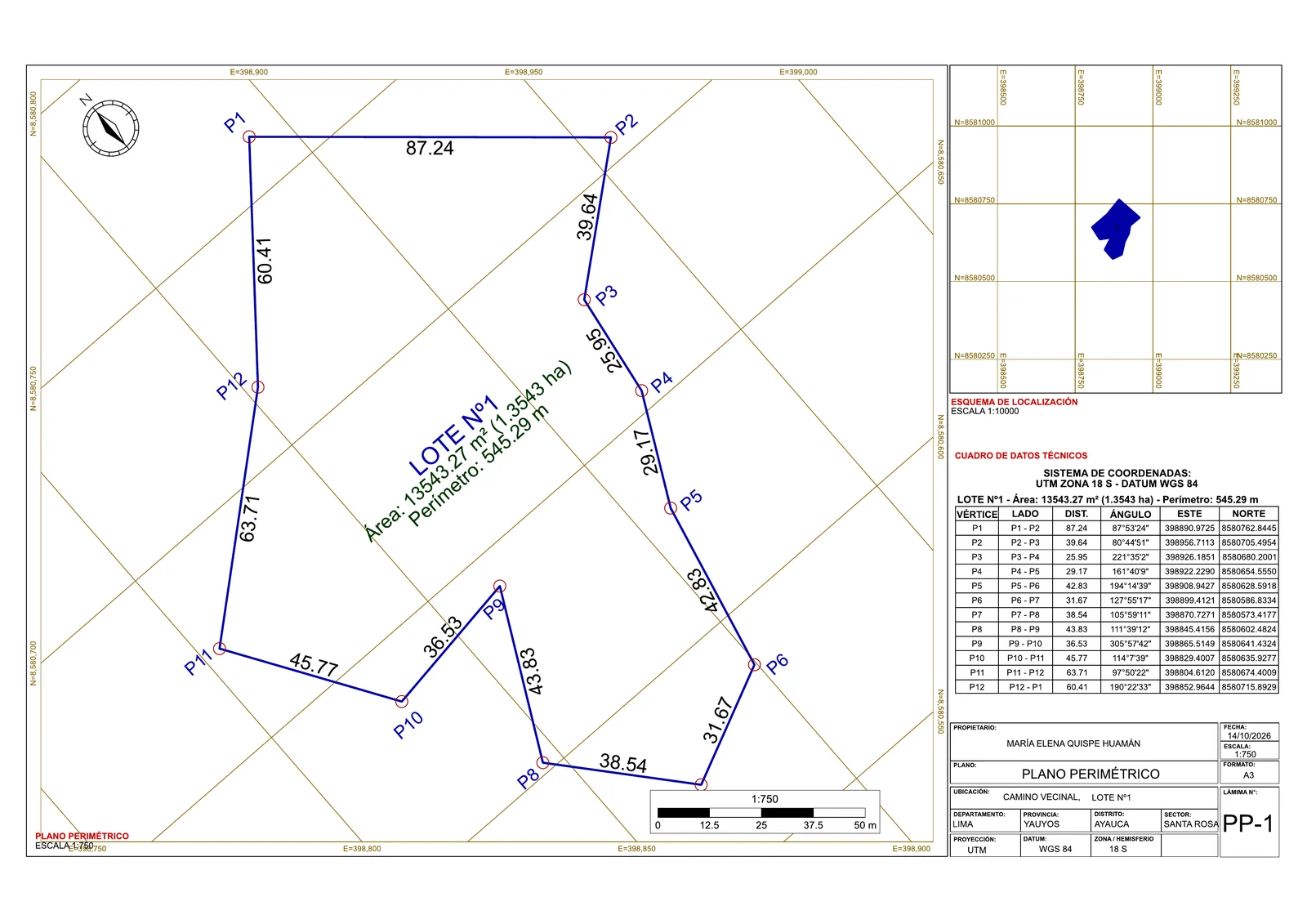

El cuadro de datos técnicos (CDT) es la tabla de vértices, lados, distancias, ángulos internos y coordenadas que acompaña al plano. El cuadro del panel General es su vista rápida para el lote activo; el de las láminas y los DXF sale de los mismos datos.

Nota: El cuadro del panel es de solo lectura: muestra hasta 14 filas y luego se desplaza.

Este paso se menciona en: 1.18 Glosario: los términos que usa Terraplaniq, 3.3 Panel General: recorrido interactivo.

Abrir la sección 3.10 en su propia página →

Con la herramienta Selección y el lote activo, deja el cursor quieto sobre un vértice (cerca de un segundo) y aparece un menú con las acciones de ese vértice. Es la forma más rápida de corregir la numeración sin ir al panel Geometría.

Sobre el centro de un lado el menú aparece antes (unos 0.3 s) y ofrece Insertar vértice. En polilíneas y polígonos de geometría base ofrece además Convertir a arco: arrastras y ves el arco en vivo.

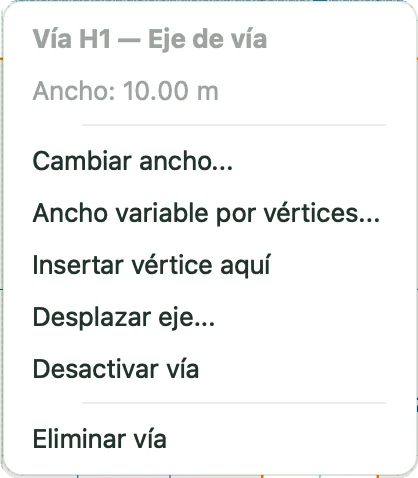

En una lotización en edición, los puntos de control ofrecen Mover eje, Mover borde, Mover lado de matriz, Insertar vértice después y Eliminar vértice.

Después de renumerar o mover vértices revisa los tramos de los linderos en el panel General: siguen definidos por sus vértices de inicio y fin.

Se enlaza con: Vértices, Cómo se arma cada lindero y Lotización en vivo.

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 5.6 Seleccionar, mover vértices y borrar.

Abrir la sección 3.11 en su propia página →

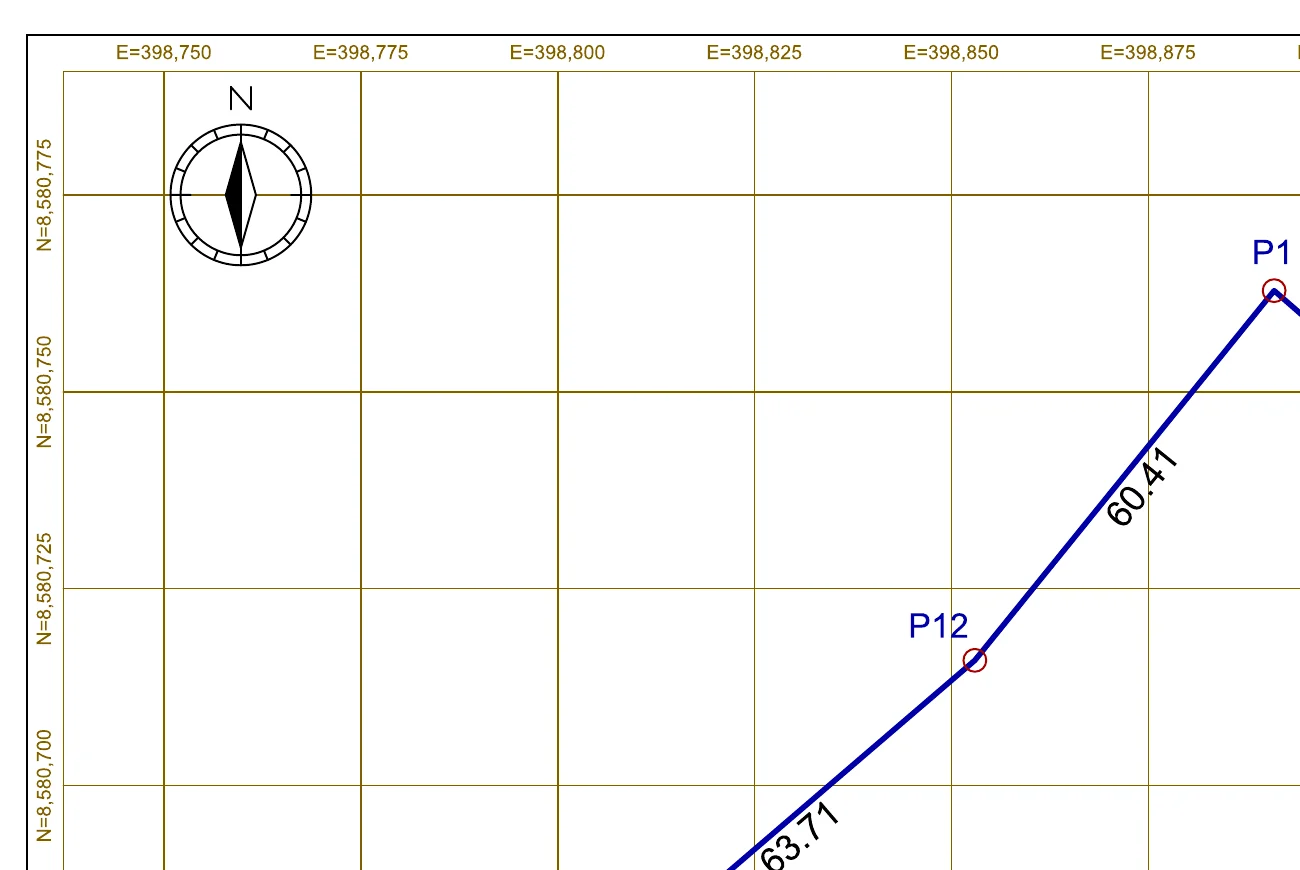

Los nombres de los vértices (P1, P2… o A, B…) salen en el dibujo, el cuadro de datos técnicos, las láminas y la memoria. Se controlan en dos lugares.

Prefijo y letras (panel General)

En Linderos y colindancias, Prefijo cambia la letra inicial: P, V, E o la que escribas (una letra). A,B,C reemplaza los números por letras. Solo cambia la presentación, no la geometría.

Original: P1 al norte

123

Inicio y sentido (panel Geometría › Organización de vértices)

Mover, insertar o eliminar un vértice

Después de mover o insertar vértices, revisa los linderos del panel General: los vértices de inicio y fin de cada lindero definen sus distancias y sus subtramos.

Este paso se menciona en: 1.18 Glosario: los términos que usa Terraplaniq, 3.3 Panel General: recorrido interactivo, 3.10 Cuadro de datos técnicos del panel General, 3.11 Menús al pasar el cursor por un vértice o un lado, 7.1 Paso a paso: tu primera lámina perimétrica A3, 14.10 Solución de problemas frecuentes.

Abrir la sección 3.12 en su propia página →

Usa esta ficha para registrar los datos de cada lote que luego aparecen en las láminas y en la memoria. Selecciona el lote en el dibujo y pulsa Editar Datos en la barra superior: se abre su ficha con el código de plano, el propietario, el tipo de predio (Urbano o Rural / Agrícola) y la ubicación política, además de calle, manzana y lote. Estos datos llenan el cajetín de las láminas (mediante los textos variables) y la memoria descriptiva en Word.

Para repetir datos en varios lotes, Esta Ubicación… copia el departamento, la provincia, el distrito y el sector a todos los lotes, y Este Propietario… copia el propietario. Las flechas superiores recorren los lotes sin cerrar la ficha. Si no hay un lote seleccionado, la app te pide elegir uno antes de abrirla.

Se enlaza con: Textos variables (lote.*, ubicacion.*) y variables Word ({{ lote.propietario }}).

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 1.7 La ventana principal: recorrido por zonas, 1.8 Barra superior y barra de Dibujo CAD, 1.14 País, sistema administrativo e idioma, 2.5 DXF como lotes: Ventana de Precarga, 3.14 Datos del lote matriz en Subdivisión y Lotización.

Abrir la sección 3.13 en su propia página →

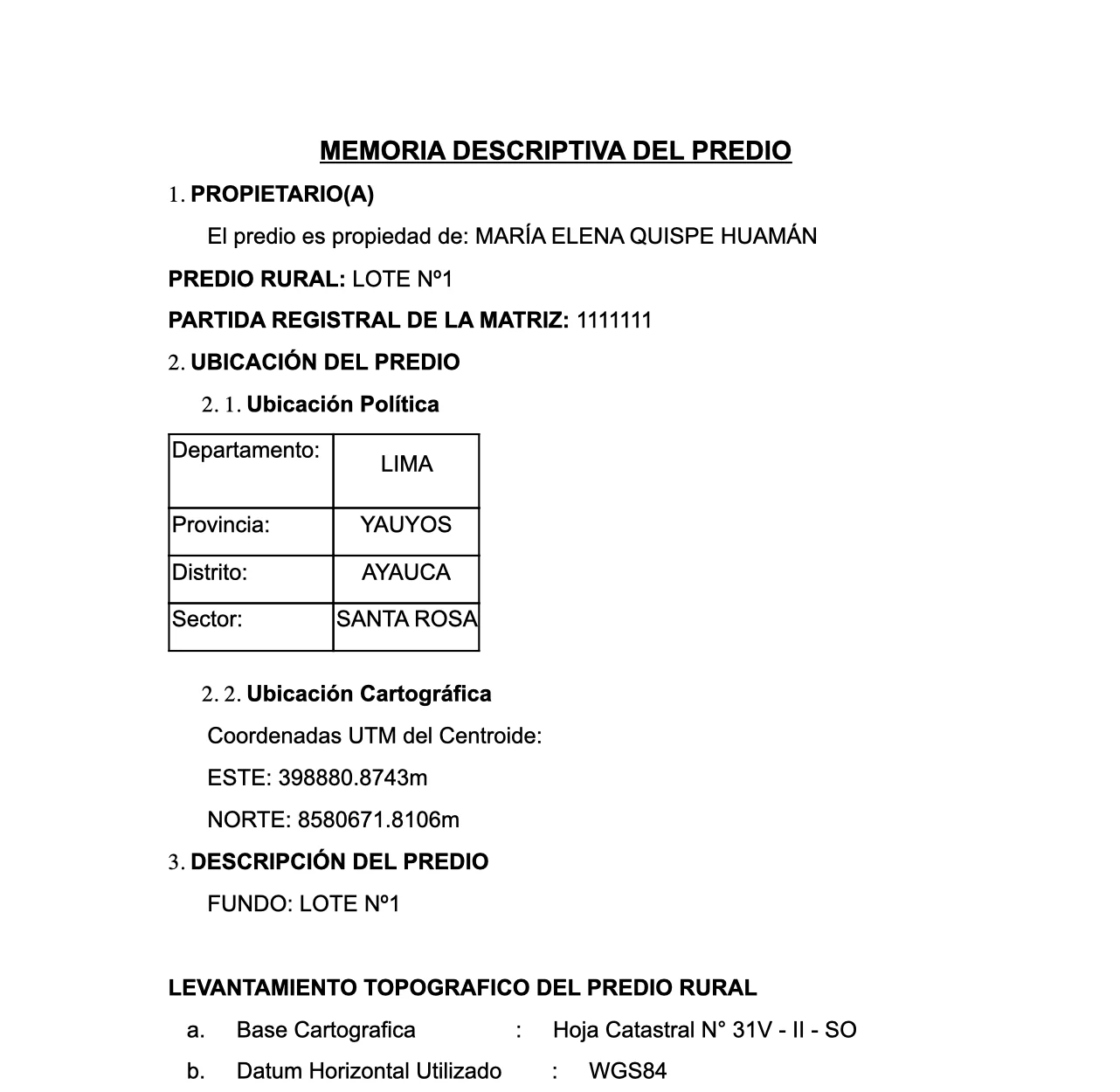

El lote matriz es el predio original que se divide en sublotes; la memoria lo cita como su origen. En los modos Subdivisión y Lotización (no en Perimétrico), la ficha de Editar Datos muestra arriba una banda LOTE MATRIZ con dos botones para registrar sus datos.

Según el modo y el tipo de predio, la sección de ubicación de la ficha agrega campos propios: Sublote en Subdivisión; Uso y Servicio en Lotización; Lote Matriz en predios urbanos en Subdivisión, y Unidad Catastral (U.C.) en predios rurales. Estos datos salen en los textos variables y en la memoria.

Nota: En predios rurales la U.C. identifica al lote (no agrupa lotes como una manzana).

Se enlaza con: Editar Datos, Roles del lote y Memoria descriptiva.

Este paso se menciona en: 1.14 País, sistema administrativo e idioma, 1.18 Glosario: los términos que usa Terraplaniq, 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente, 10.7 Cuadro general de áreas de una lotización.

Abrir la sección 3.14 en su propia página →

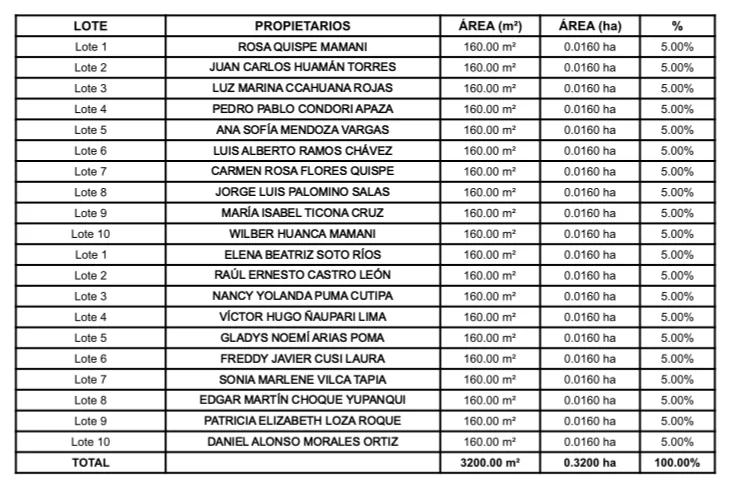

Si tienes el padrón de una lotización en Excel, puedes cargar los propietarios de todos los lotes de una vez. Cada fila se asigna al lote que tiene la misma manzana y el mismo número de lote.

Los encabezados no distinguen mayúsculas ni tildes. En la manzana y el lote se ignoran las palabras «Manzana», «Mz», «Lote» o «Lt», así que «Mz. A / Lt. 5» coincide con la manzana A, lote 5. Las filas sin nombre se omiten.

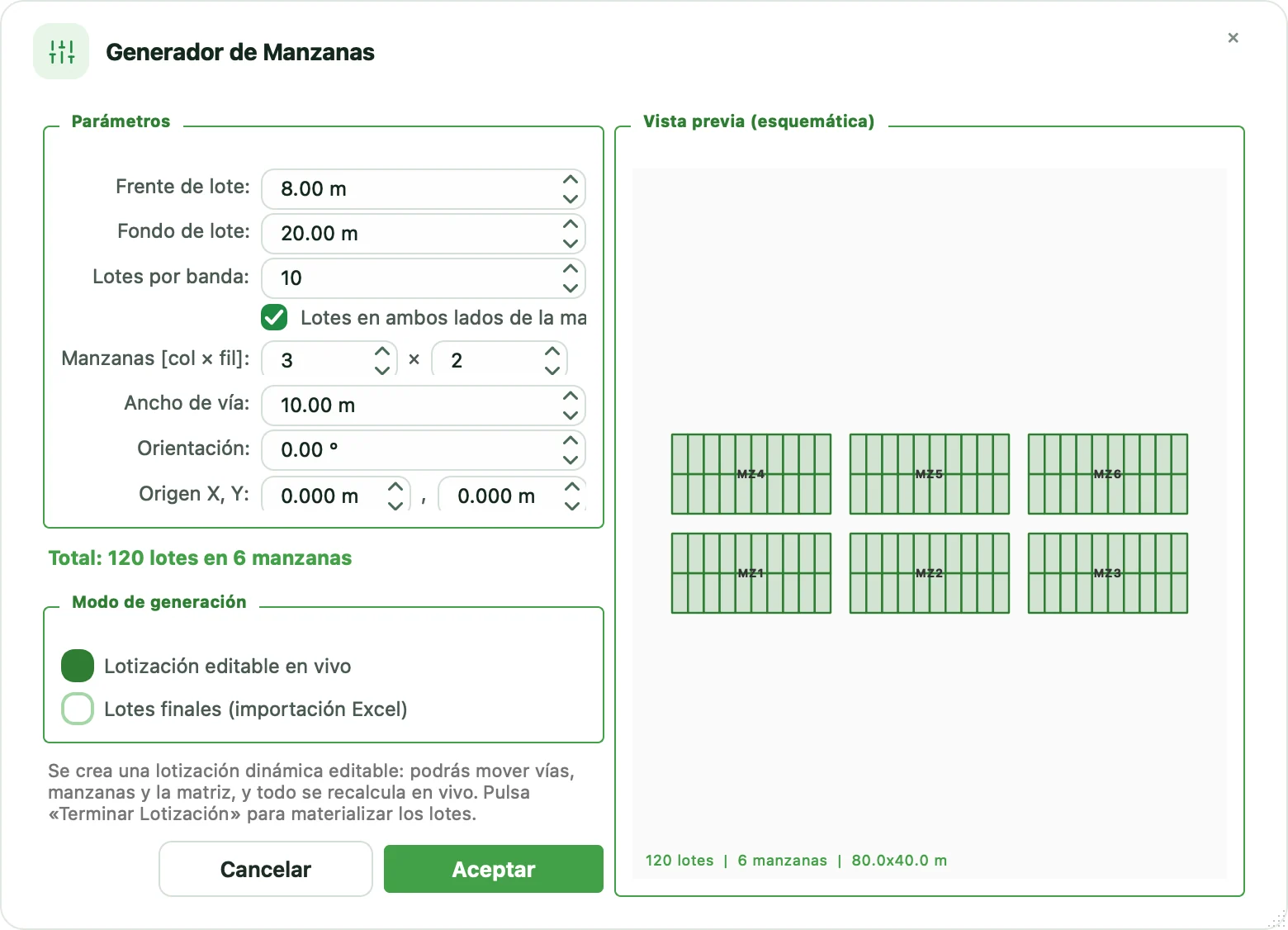

Se enlaza con: Generador de manzanas (modo Lotes finales), Editar Datos y la memoria por manzana.

Este paso se menciona en: 4.7 Editar la lotización en vivo y terminarla, 7.2 Paso a paso: plano de lotización con cuadros y exportación por manzana, 10.4 Cuadro de propietarios con área y porcentaje, 14.3 Menú Herramientas, 15.1 Referencia de menús de la ventana principal, 15.3 Formatos de archivo: qué importa y qué exporta Terraplaniq.

Abrir la sección 3.15 en su propia página →

El membrete (o cajetín) es el recuadro con los datos del plano. En el panel Datos de Membrete del riel izquierdo completas, para cada tipo de plano, el nombre del plano, la proyección, el datum, la zona, el número de lámina, el formato de papel, la fecha y la escala. Las láminas del Layout Designer los muestran mediante los textos variables.

El selector superior elige qué membrete editas: el principal lleva el nombre del modo de trabajo (Perimétrico, Subdivisión o Lotización); Ubicación y PU (plano perimétrico y de ubicación) están siempre, y Perimétrico se agrega en Subdivisión y Lotización. En Escala general puedes escribir «Automática», «1:500» o «500».

Al cambiar de modo, el nombre y la lámina del membrete principal solo cambian si todavía tienen un valor inicial: lo que escribiste se respeta.

La cabecera de cada membrete resume su formato y su escala (por ejemplo, «A3 · Automática»). Cada cambio marca el proyecto como modificado y se puede deshacer.

Nota: Datum, Zona y Hemisferio están ligados al sistema de coordenadas del proyecto: si los cambias en cualquier membrete, cambias el sistema del proyecto y los cuatro membretes se actualizan (la barra inferior confirma «Sistema UTM configurado: …»). Las coordenadas dibujadas no se transforman; para convertir de datum usa Pivote de datum. Ver también Sistema de coordenadas.

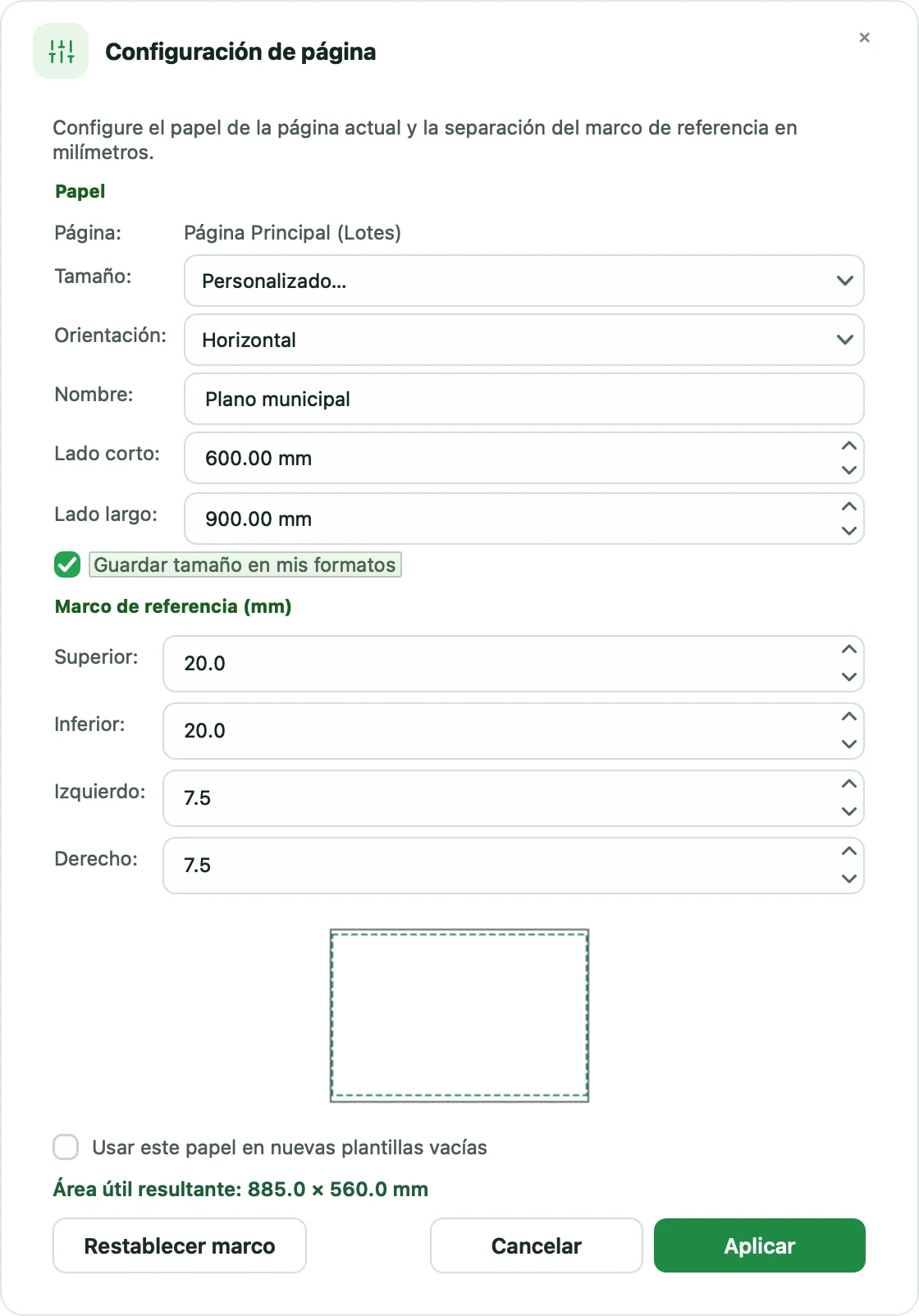

Debajo, Papel de reportes Word / Excel / GNSS… abre Papel de reportes: elige el Tamaño: (o Conservar tamaño de la plantilla) y la Orientación: (Vertical u Horizontal). Se aplica a los próximos reportes; en Excel, la impresión de tamaños personalizados depende también del controlador de impresora.

Se enlaza con: Textos variables, Cajetín y Editar Datos.

Este paso se menciona en: 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente, 8.6 Tamaño de papel: formatos disponibles, papel personalizado, orientación y marco.

Abrir la sección 3.16 en su propia página →

Usa el buscador para llegar rápido a un lote, a los lotes de un propietario o a una herramienta sin recorrer los menús. Está en la lupa de la barra de título, arriba a la derecha. Se activa cuando el dibujo tiene lotes; en la pantalla de inicio o sin lotes, la lupa queda atenuada («No hay lotes para buscar»).

Con el filtro Comandos y sin texto ves todos los comandos de la aplicación, agrupados por sección. Si escribes un alias exacto, los comandos pasan al primer lugar: NUM numerar, SUB subdividir, ASI asignar calle, manzana y frente, MD memoria descriptiva. La lista completa está en Barra de comandos.

Se enlaza con: Gestor de Entidades y Barra de comandos.

Este paso se menciona en: 5.9 Menú Editar y atajos de teclado.

Abrir la sección 3.17 en su propia página →

El Gestor de Entidades, una sección del panel General (riel izquierdo), lista los lotes del proyecto con su propietario y su manzana. Su orden es el que usan las tablas de las láminas y las exportaciones, así que conviene dejarlo listo antes de componer los planos.

Acción	Qué hace
Encuadrar lote	Centra el dibujo en el lote.
Mover al inicio · al final · hacia arriba · hacia abajo	Cambia su posición en la lista. También puedes arrastrarlo.
Reordenar lotes	Ordena toda la lista por manzana y nombre natural («Lote 2» antes de «Lote 10»); los lotes sin manzana van al final y el Lote Matriz queda arriba.
Renombrar · Duplicar · Eliminar	Cambia el nombre del lote, crea una copia o lo borra; eliminar pide confirmación.
Marcar como Servidumbre · Marcar como Calle	Asigna el rol; ver roles del lote.

Numerar y renombrar reordenan la lista automáticamente; los lotes recién dibujados, pegados o subdivididos se agregan al final hasta que uses Reordenar lotes.

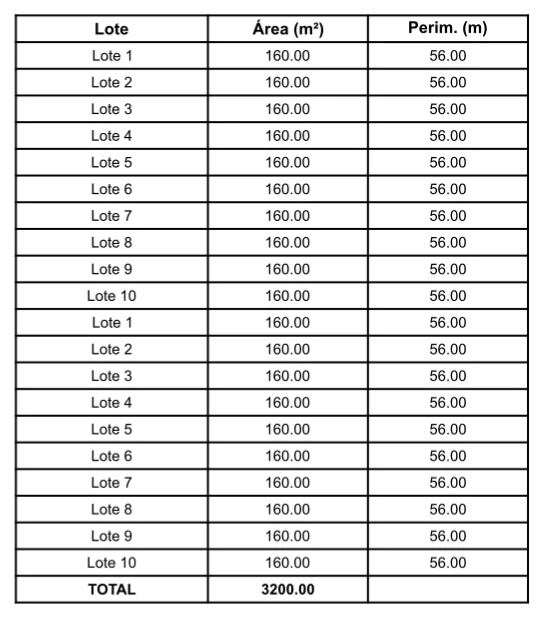

Se enlaza con: Numerar, panel General y las tablas del Layout Designer.

Este paso se menciona en: 1.9 Paneles izquierdo y derecho, 1.17 Tamaño de la interfaz, rendimiento y color de menús, 2.7 Importar KML/KMZ, SHP y GeoPackage, 3.3 Panel General: recorrido interactivo, 3.17 Buscador de lotes, propietarios y comandos, 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente.

Abrir la sección 3.18 en su propia página →

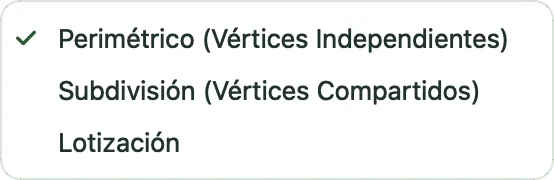

El modo define cómo se comportan los lotes y qué herramientas aparecen. Se elige en el menú Modo y se guarda con el proyecto; conviene elegirlo al empezar, según el plano que vas a entregar.

En proyectos nuevos en modo Subdivisión, al tener más de un lote se crean solas las pestañas de lámina SUBDIVISIÓN y SUBLOTES, y MATRIZ si hay un Lote Matriz. Las opciones de Generar y del clic derecho también cambian según el modo.

Se enlaza con: Subdividir, roles del lote y generador de manzanas.

Este paso se menciona en: 1.18 Glosario: los términos que usa Terraplaniq, 2.5 DXF como lotes: Ventana de Precarga, 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente, 15.1 Referencia de menús de la ventana principal.

Abrir la sección 4.1 en su propia página →

Esta receta une, en orden, todo lo que necesitas para entregar una subdivisión: el lote matriz, los sublotes, la revisión de áreas, los colindantes, las láminas y la memoria. Cada paso enlaza a la sección que lo explica a fondo.

Nota: Las plantillas de subdivisión que trae Terraplaniq (láminas y memorias con o sin matriz) son puntos de partida editables. Adáptalas a lo que te pida cada entidad o cliente.

Se enlaza con: Modos de trabajo, Subdividir y Plano de lotización paso a paso.

Abrir la sección 4.2 en su propia página →

Subdividir parte el lote seleccionado en sublotes. El botón tiene dos partes: el cuerpo ejecuta el método elegido y la flecha cambia entre Dividir por área, Dividir por frente y Corte objetivo; el último elegido se recuerda. El botón solo aparece en los modos Subdivisión y Lotización (modos de trabajo). Los sublotes toman el nombre del lote con las letras -A, -B, -C…

Dividir por área (SUBA): partes de área igual

Dividir por frente (SUBF): frentes iguales

Con el lote seleccionado, elige Dividir por frente (o escribe SUBF). En Tramo frente indica el lindero que da a la calle y el Número de frentes iguales. Con Cortes perpendiculares al tramo (sin guía manual) los cortes salen a escuadra del frente.

Corte objetivo (CO): un área exacta

Se enlaza con: Roles del lote, saneo de la subdivisión y menú Generar.

Este paso se menciona en: 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente.

Abrir la sección 4.3 en su propia página →

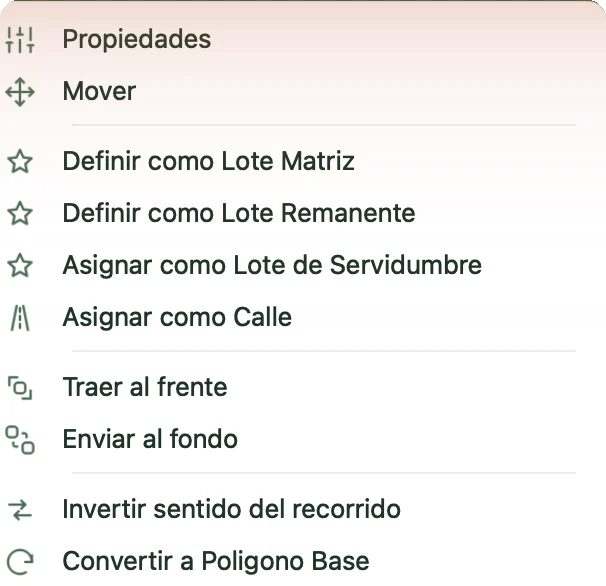

El rol indica qué representa cada polígono en el expediente. Se asigna con clic derecho sobre el lote; las opciones dependen del modo.

Los datos del predio original van en Editar Datos›Editar Datos del Lote Matriz…. Servidumbre y Calle también se marcan desde el Gestor de Entidades.

Se enlaza con: Saneo de Subdivisión, detección de colindantes y las tablas del Layout Designer.

Este paso se menciona en: 1.18 Glosario: los términos que usa Terraplaniq, 3.9 Detección de colindantes a fondo: cómo decide y qué escribe, 4.1 Modos de trabajo: Perimétrico, Subdivisión y Lotización, 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente, 4.3 Subdividir un lote por área, por frente o con corte objetivo, 4.7 Editar la lotización en vivo y terminarla.

Abrir la sección 4.4 en su propia página →

Antes de exportar conviene comprobar dos cosas: que los sublotes sumen exactamente el área de la matriz y que la geometría no tenga vértices duplicados, huecos ni superposiciones. Saneo de Subdivisión hace lo primero y Topología CAD, lo segundo.

Saneo de Subdivisión: un informe de áreas

Nota: El saneo no modifica nada: solo informa. Si hay faltante o exceso, corrige la geometría y vuelve a abrirlo.

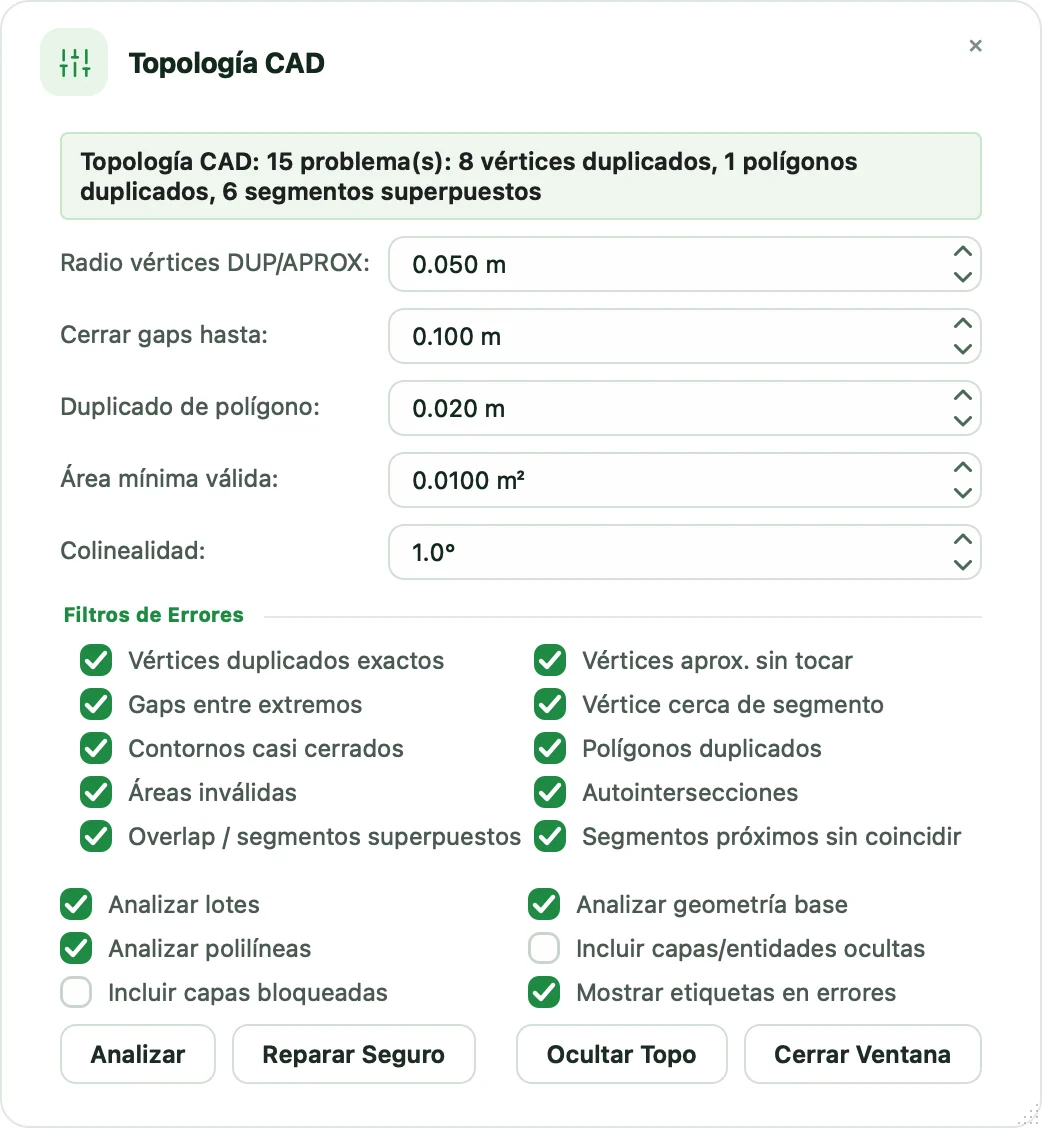

Topología CAD: encontrar y reparar errores de dibujo

Al activar Herramientas›Topología CAD se abre un diálogo que analiza el dibujo con las tolerancias indicadas y marca cada problema en el plano; el recuadro superior los cuenta por tipo. Analizar repite la revisión tras cambiar tolerancias o filtros.

Botón	Qué hace
Reparar Seguro	Tras confirmar: ajusta vértices dentro del radio, cierra gaps pequeños, parte segmentos donde un extremo queda a milímetros, quita vértices consecutivos duplicados y elimina polígonos base duplicados. Se puede deshacer.
Ocultar Topo	Quita las marcas del plano y desactiva la revisión.
Incluir capas/entidades ocultas	Solo con esta casilla se revisan y reparan entidades ocultas.

Las autointersecciones y los casos ambiguos no se reparan solos: quedan marcados para que los corrijas a mano.

Se enlaza con: Subdividir, roles del lote y importación de lotes desde DXF.

Este paso se menciona en: 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente, 14.3 Menú Herramientas, 15.1 Referencia de menús de la ventana principal.

Abrir la sección 4.5 en su propia página →

Usa el generador cuando la lotización sigue una trama regular: arma una cuadrícula de manzanas con sus lotes y vías a partir de unas pocas medidas. La vista previa esquemática y el total de lotes y manzanas te muestran el resultado antes de aceptar.

Modo de generación

Se enlaza con: Editar la lotización en vivo y modos de trabajo.

Este paso se menciona en: 14.3 Menú Herramientas, 15.1 Referencia de menús de la ventana principal.

Abrir la sección 4.6 en su propia página →

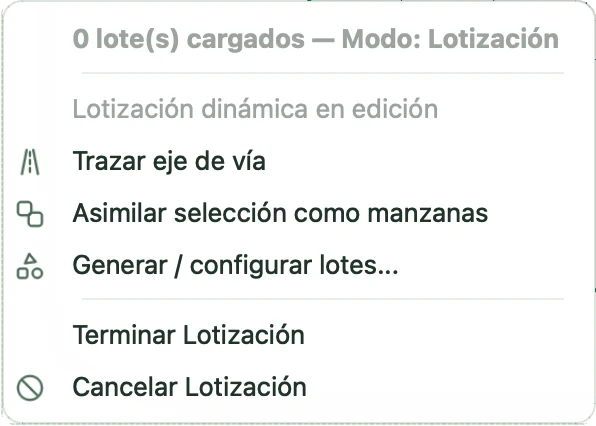

Una lotización dinámica es la que crea el generador de manzanas en modo «Lotización editable en vivo». Mientras sigue dinámica, cada manzana y cada vía tiene su propio menú contextual. Los cambios recalculan los lotes al instante; nada queda fijo hasta que terminas la lotización.

Se enlaza con: Generador de manzanas, roles del lote y generar por manzana.

Este paso se menciona en: 3.11 Menús al pasar el cursor por un vértice o un lado, 10.5 Cuadro de áreas por lote y por manzana, 10.6 Resumen de manzanas y resumen de usos, 10.7 Cuadro general de áreas de una lotización, 13.1 Exportar el plano a PDF y DXF, 13.2 Menú Generar: qué produce cada opción.

Abrir la sección 4.7 en su propia página →

Una sección vial registra el ancho de una vía en un punto del plano y genera su dibujo de sección transversal, que puedes llevar a la lámina o exportar a DXF.

Se enlaza con: Herramientas CAD y el Layout Designer.

Este paso se menciona en: 1.8 Barra superior y barra de Dibujo CAD, 1.9 Paneles izquierdo y derecho, 5.10 Barra de comandos: todos los comandos y sus alias, 8.3 Panel Agregar Elementos: los 14 elementos de una lámina, 9.7 Qué se dibuja dentro del viewport: vértices, rótulos, contexto y mapa, 10.10 Tablas especiales: punto geodésico, secciones viales, geometría base y tabla personalizada.

Abrir la sección 4.8 en su propia página →

En Terraplaniq no todo lo que dibujas es igual. Hay geometría de plano (los lotes, que son el objeto del trabajo) y geometría base (el dibujo de apoyo: caminos, canales, edificaciones, ejes). La diferencia decide qué datos tiene cada elemento y qué sale en los cuadros, las láminas y la memoria.

Se enlaza con: Glosario, Cargar DXF como lotes o geometría base y Estilos de geometría base.

Este paso se menciona en: 1.1 Cómo usar este manual, 2.5 DXF como lotes: Ventana de Precarga, 5.2 Cómo se dibuja: del primer clic al lote terminado.

Abrir la sección 5.1 en su propia página →

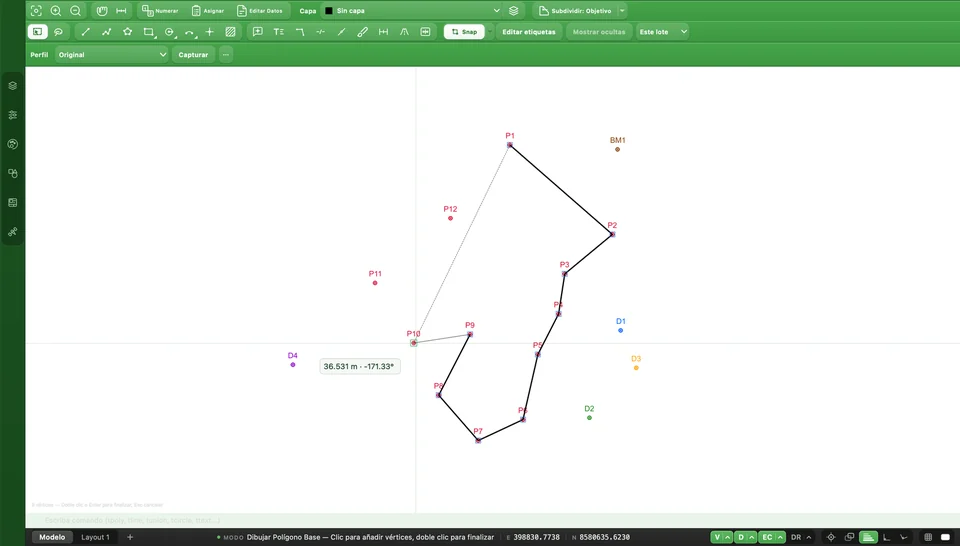

Todas las herramientas de dibujo funcionan igual: eliges la herramienta, haces clic en el dibujo para marcar los puntos y terminas. La animación muestra el caso más común: trazar el predio sobre los puntos del levantamiento y convertirlo en lote.

1 · Los puntos del levantamiento

123456

Esc funciona como en AutoCAD: en la polilínea con 2 o más puntos la termina y conserva lo dibujado (igual que Enter); en las demás herramientas cancela el dibujo en curso y descarta sus puntos. El clic derecho no termina el dibujo: abre el menú del elemento bajo el cursor. Para quitar algo ya creado, usa Ctrl+Z.

Se enlaza con: Cada herramienta de dibujo, Entrada dinámica y Geometría de plano y base.

Abrir la sección 5.2 en su propia página →

Referencia rápida de todas las herramientas. Los botones con un pequeño triángulo agrupan variantes: un clic corto usa la última variante elegida y una pulsación larga (mantener presionado) abre la lista.

Nota: Cada elemento nuevo recibe un nombre automático (por ejemplo «Poligono Base 1») que puedes cambiar con clic derecho › Renombrar geometria o en el panel de Propiedades.

Se enlaza con: Cómo se dibuja, comandos de cada herramienta y Editar geometría.

Este paso se menciona en: 1.1 Cómo usar este manual.

Abrir la sección 5.3 en su propia página →

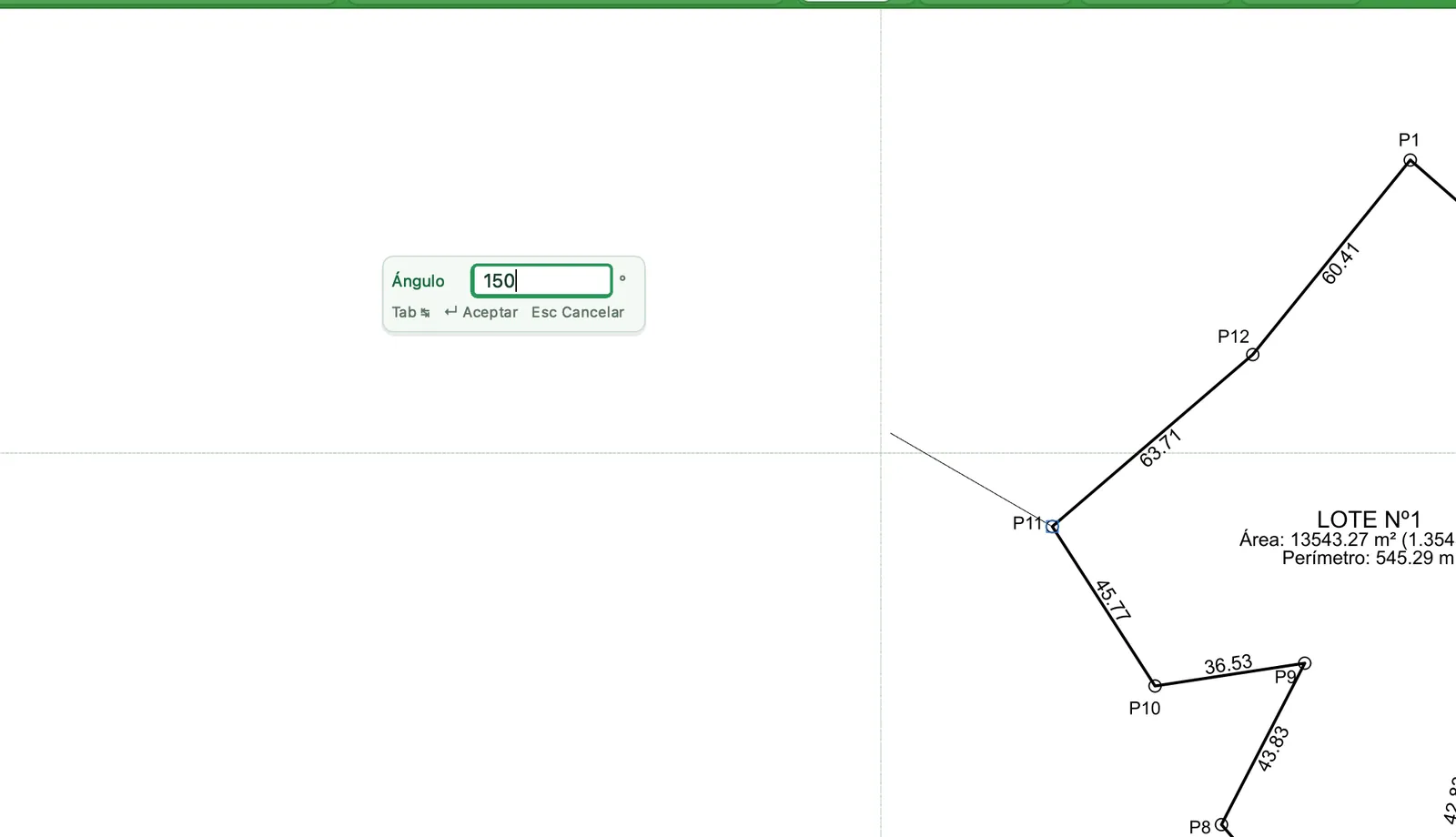

Mientras dibujas, junto al cursor aparece la medida actual (por ejemplo «12.5 m · 45°»). Para dar un valor exacto no hace falta abrir ningún diálogo: escribe el número y se abre un campo junto al cursor.

Nota: El ángulo se mide en grados desde el Este, positivo en sentido antihorario y negativo en sentido horario, como en los programas CAD: en la animación de «Cómo se dibuja», el tramo P4–P5 hacia el suroeste marca −117.1°.

Se enlaza con: Cómo se dibuja y Orto relativo 90°.

Este paso se menciona en: 15.2 Atajos de teclado: ventana principal, dibujo y Layout Designer.

Abrir la sección 5.4 en su propia página →

Las ayudas te permiten dibujar con precisión sin calcular coordenadas.

Nota: En la versión 1.3.0 no hay atajo de teclado para Snap ni para ORTHO: usa sus botones. El botón central del mouse desplaza la vista mientras dibujas.

Se enlaza con: Cómo se dibuja y Capas.

Este paso se menciona en: 1.7 La ventana principal: recorrido por zonas, 1.8 Barra superior y barra de Dibujo CAD, 2.8 Insertar un croquis o imagen y alinearla por puntos, 5.11 Medir distancias en el dibujo, 5.15 Rellenar un área con hatch.

Abrir la sección 5.5 en su propia página →

Después de dibujar, todo se ajusta seleccionando y arrastrando los puntos de control (grips).

Se enlaza con: Selección por filtro, Editar geometría y Convertir entidades.

Abrir la sección 5.6 en su propia página →

Terraplaniq dibuja como un programa CAD: eliges una herramienta en la barra de Dibujo CAD o en el panel Geometría y marcas los puntos en el plano. Mientras dibujas, la entrada dinámica aparece junto al cursor: escribe la distancia, Tab para pasar al ángulo y Enter para aceptar.

Este paso se menciona en: 1.18 Glosario: los términos que usa Terraplaniq, 4.8 Secciones viales: cortar la vía y exportar su sección, 5.2 Cómo se dibuja: del primer clic al lote terminado, 5.9 Menú Editar y atajos de teclado, 5.14 Editar geometría: desfase, recortar, extender, contorno y transformar, 15.2 Atajos de teclado: ventana principal, dibujo y Layout Designer.

Abrir la sección 5.7 en su propia página →

El ORTO clásico restringe a los ejes horizontal y vertical. El orto relativo restringe cada nuevo lado a seguir de frente o girar 90° respecto al lado anterior, sin importar su inclinación. Úsalo para dibujar edificaciones y lotes que no están alineados con la cuadrícula.

Con orto relativo activo, el grip del punto medio de un lado lo desplaza en paralelo conservando la escuadra con sus vecinos. ORTO y orto relativo no se activan a la vez.

Este paso se menciona en: 1.7 La ventana principal: recorrido por zonas, 1.10 Barra inferior, 5.4 Entrada dinámica: dibujar con medidas exactas, 5.5 Ayudas de dibujo: snap, ORTHO, grilla y capa activa, 5.14 Editar geometría: desfase, recortar, extender, contorno y transformar, 8.1 Layout Designer: recorrido por la ventana.

Abrir la sección 5.8 en su propia página →

El menú Editar reúne deshacer, rehacer, cortar, copiar, pegar, seleccionar todo y eliminar la selección. Además, estos atajos funcionan sobre el dibujo:

Tecla	Acción
F1	Medir: clic para agregar puntos. Repite la tecla para volver a Selección.
F2 · F3 · F4	Insertar, mover o eliminar vértice. Repite la tecla para volver a Selección.
F5	Refrescar el dibujo.
Ctrl+E · Ctrl+0	Ajustar vista a todo.
Ctrl++ · Ctrl+-	Acercar y alejar.
Ctrl+D	Duplicar la selección.
Ctrl+L	Abrir el diálogo Capas.
Supr · Retroceso	Eliminar la selección.
Ctrl+1	Panel de Propiedades.

En Mac, Ctrl es ⌘. Los alias de los comandos, como SUB, COL o KMZ, se escriben directamente sobre el dibujo o en la barra fija de Ver›Barra de Comandos.

Se enlaza con: Entrada dinámica y herramientas CAD y buscador de comandos.

Este paso se menciona en: 2.3 Pegar desde AutoCAD y copiar entre proyectos, 5.14 Editar geometría: desfase, recortar, extender, contorno y transformar, 14.1 Asistente IA, 15.2 Atajos de teclado: ventana principal, dibujo y Layout Designer.

Abrir la sección 5.9 en su propia página →

Como en AutoCAD, puedes ejecutar cualquier herramienta escribiendo su comando. Con la herramienta Seleccionar activa, empieza a escribir sobre el dibujo: se abre la entrada de comandos con sugerencias. Si prefieres una línea de comandos fija bajo el dibujo, actívala en Ver›Barra de Comandos.

Enter ejecuta la sugerencia elegida y Esc cancela. Espacio o Enter sin texto repite el último comando.

Dibujo CAD

Edición CAD y herramientas

Nota: Los comandos se escriben en minúsculas o mayúsculas indistintamente. El buscador de la barra de título también encuentra comandos por su nombre. Si un comando no aplica en el modo actual (por ejemplo, SUB en Perimétrico), la barra inferior lo avisa.

Se enlaza con: Atajos de teclado, Editar geometría y Buscador.

Este paso se menciona en: 1.1 Cómo usar este manual, 1.8 Barra superior y barra de Dibujo CAD, 2.8 Insertar un croquis o imagen y alinearla por puntos, 5.2 Cómo se dibuja: del primer clic al lote terminado, 5.3 Cada herramienta de dibujo: clics y resultado, 5.11 Medir distancias en el dibujo.

Abrir la sección 5.10 en su propia página →

Mide una distancia o una cadena de tramos sin modificar el proyecto. Cada clic agrega un punto, respeta el snap activo y rotula el tramo con los decimales de distancia de Formatos y Decimales.

Si un valor no coincide con el que esperas, revisa que el snap esté activo (Ayudas de dibujo): sin snap, el clic cae donde está el cursor y no exactamente en el vértice.

Nota: Para dejar una medida en el plano usa una cota (Cotas y estilos de cota).

Este paso se menciona en: 15.2 Atajos de teclado: ventana principal, dibujo y Layout Designer.

Abrir la sección 5.11 en su propia página →

Una cota alineada deja escrita en el plano la distancia entre dos puntos, paralela a ellos. Úsala cuando una medida debe quedar en el plano: se guarda en su capa (COTAS por defecto) y se exporta al DXF. Su aspecto lo define un estilo de cota.

Para cambiar su aspecto, pulsa Estilos cota en la barra de Dibujo CAD:

Campo	Qué ajusta
Nuevo con lineas · Nuevo solo texto	Crea un estilo completo o uno que solo escribe el valor.
Hacer predeterminado	Las cotas nuevas usan ese estilo.
Altura texto · Offset texto	Tamaño del número y su separación de la línea.
Marca/tick	Tamaño de la marca oblicua de los extremos.
Separacion extension · Sobrepase extension	Hueco entre el objeto y la línea de extensión, y cuánto pasa más allá de la cota.
Suprimir extension 1/2 · linea cota 1/2	Oculta cada mitad de las líneas.
Capa · Color	Dónde se dibuja la cota y con qué color.

Se enlaza con: Medir y Textos CAD.

Este paso se menciona en: 1.8 Barra superior y barra de Dibujo CAD, 5.3 Cada herramienta de dibujo: clics y resultado, 5.10 Barra de comandos: todos los comandos y sus alias.

Abrir la sección 5.12 en su propia página →

Los textos CAD son notas libres del dibujo (nombres de sectores, referencias, observaciones). Se exportan al DXF con su fuente, capa y color.

Con Ver›Barra de Formato de Texto aparece una barra que edita el texto seleccionado:

Este paso se menciona en: 5.3 Cada herramienta de dibujo: clics y resultado, 5.12 Cotas y estilos de cota, 8.3 Panel Agregar Elementos: los 14 elementos de una lámina, 11.2 Texto fijo en la lámina: fuente, tamaño, rotación y color.

Abrir la sección 5.13 en su propia página →

El panel Geometría, en el riel izquierdo, reúne las herramientas de dibujo y de edición tipo CAD. Las transformaciones (mover, copiar, girar, escalar, alinear) se escriben como comandos.

Nota: En una polilínea o polígono de geometría base, el panel de Propiedades › Geometría muestra las coordenadas X, Y, Z (y el bulge) de cada vértice para editarlas con precisión, hasta 240 vértices; los lotes muestran ahí solo área, perímetro y número de vértices.

Cada comando tiene alias en español: COPIAR, ESCALAR, ALINEAR, RECORTAR, EXTENDER, UNIR, PARTIR. Espacio o Enter con la barra vacía repite el último.

Se enlaza con: Entrada dinámica, Orto relativo y atajos.

Este paso se menciona en: 3.10 Cuadro de datos técnicos del panel General, 5.3 Cada herramienta de dibujo: clics y resultado, 5.6 Seleccionar, mover vértices y borrar, 5.10 Barra de comandos: todos los comandos y sus alias, 5.15 Rellenar un área con hatch.

Abrir la sección 5.14 en su propia página →

El hatch (sombreado) rellena un área con color sólido o con un patrón de rayado ANSI, como en AutoCAD. Sirve para destacar zonas como áreas afectadas, vías o áreas verdes, y se exporta al DXF como entidad HATCH.

Para cambiar un hatch después, selecciónalo y edita la sección Relleno (Hatch) del panel de Propiedades: Patrón, Ángulo del rayado (°), Escala del patrón, Separación (unidades modelo), color y Transparencia (%).

Nota: El relleno de una geometría base también se edita después en su panel de Propiedades (Estilos de geometría base).

Este paso se menciona en: 5.3 Cada herramienta de dibujo: clics y resultado.

Abrir la sección 5.15 en su propia página →

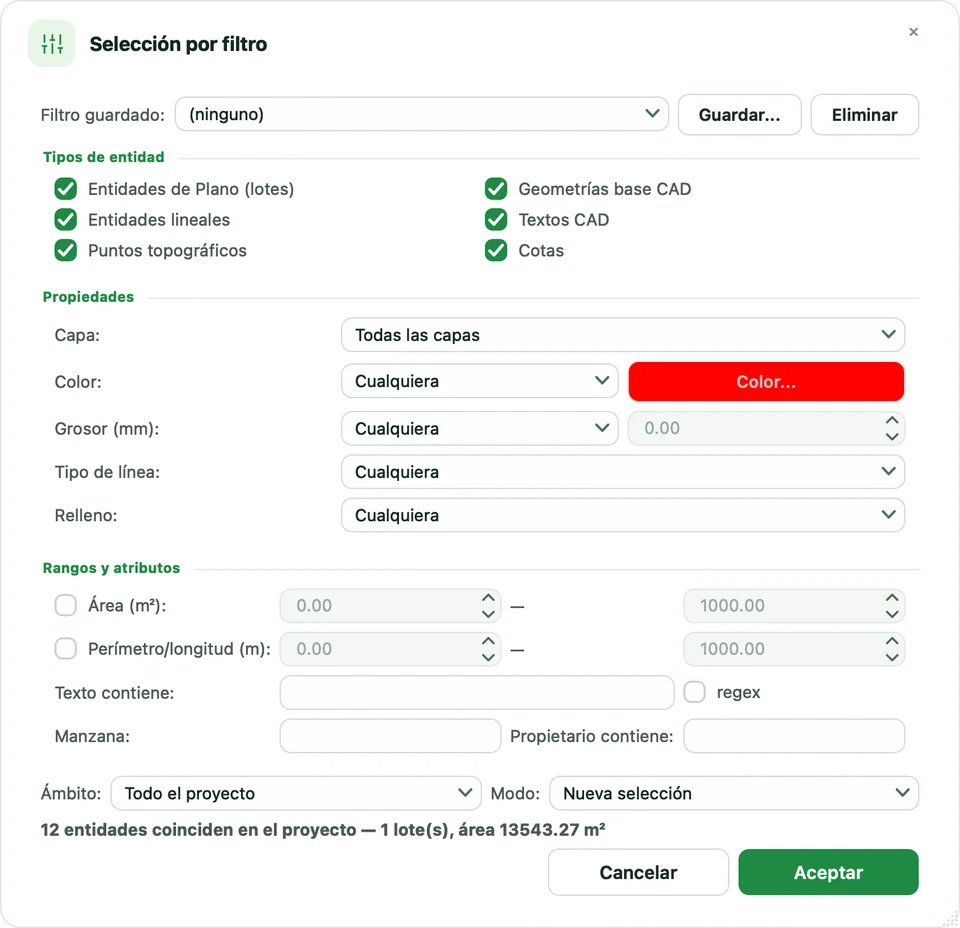

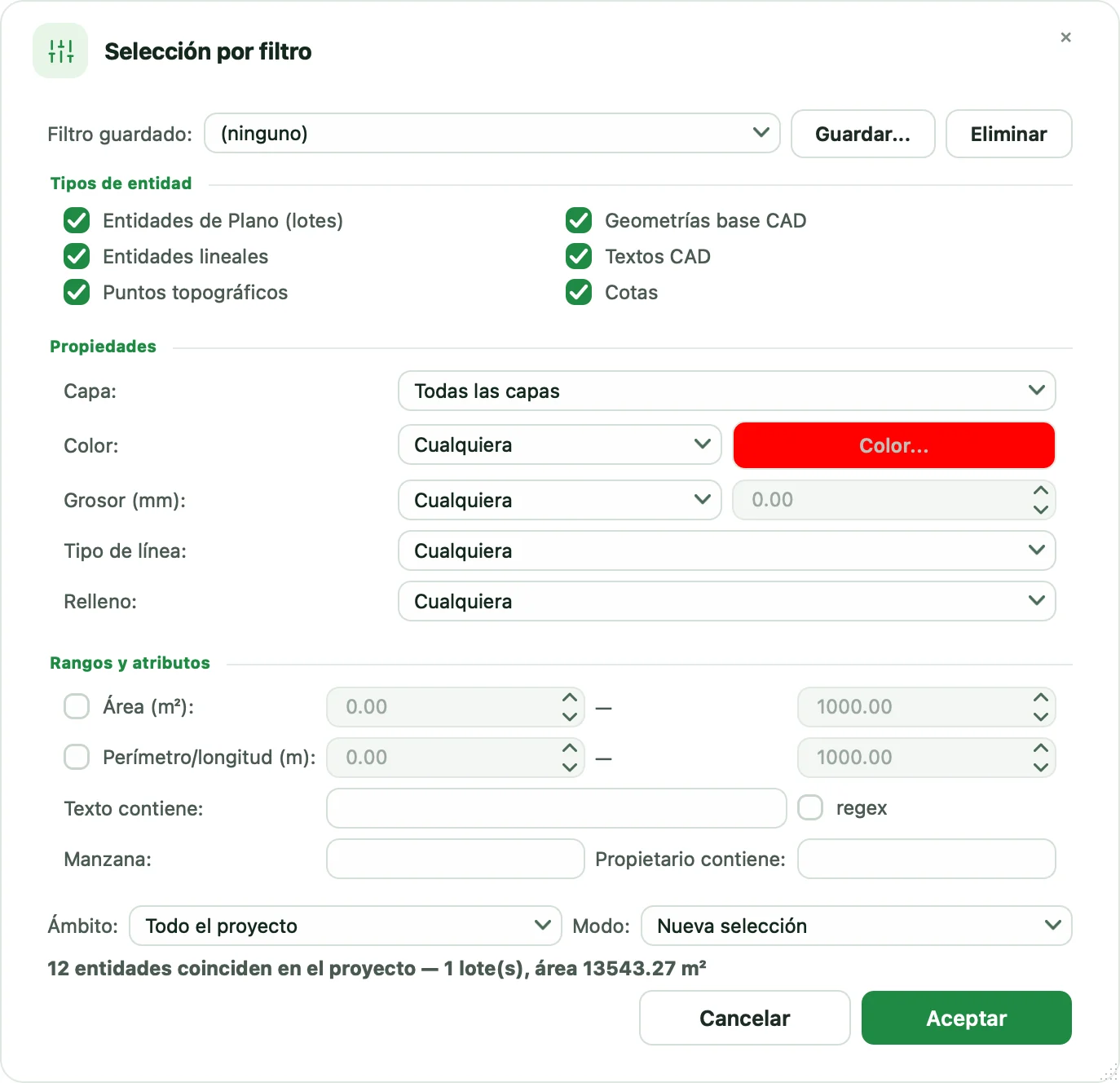

Cuando el dibujo tiene cientos de elementos, selecciona por propiedades en vez de hacer clic uno por uno. Abre el diálogo con clic derecho en un área libre del dibujo › Selección por filtro… o escribe TFILTER.

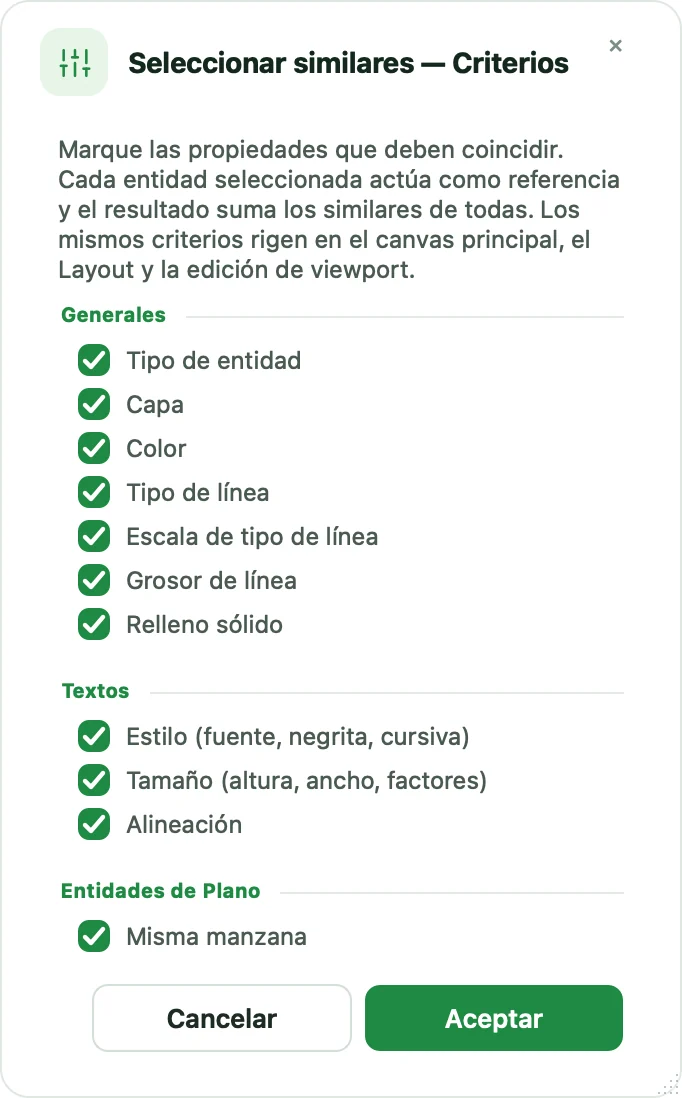

Seleccionar similares

Clic derecho sobre cualquier entidad › Seleccionar similares selecciona las que se le parecen. Seleccionar similares... abre los criterios: tipo de entidad, capa, color, tipo, escala y grosor de línea, relleno sólido; en textos, estilo, tamaño y alineación; en lotes, la misma manzana.

Se enlaza con: Barra de formato de texto y Capas.

Este paso se menciona en: 5.6 Seleccionar, mover vértices y borrar, 5.10 Barra de comandos: todos los comandos y sus alias, 5.12 Cotas y estilos de cota, 13.5 Generar por manzana desde el clic derecho, 15.1 Referencia de menús de la ventana principal.

Abrir la sección 5.16 en su propia página →

Un mismo polígono puede trabajar como lote (con linderos, cuadro de datos técnicos (CDT) y memoria), como geometría base (referencia del dibujo) o, si es abierto, como entidad lineal rotulada. Las conversiones están en el clic derecho.

Nota: Revisa la numeración y los colindantes después de convertir un polígono en lote: es un lote nuevo.

Este paso se menciona en: 1.6 Tu primer plano de principio a fin (tutorial para empezar), 2.2 Polilíneas automáticas por código topográfico, 5.1 Geometría de plano y geometría base: qué es cada cosa, 5.6 Seleccionar, mover vértices y borrar.

Abrir la sección 5.17 en su propia página →

Una entidad lineal es una polilínea abierta con vértices numerados y distancias, útil para servidumbres de paso, ejes, canales o tuberías. Su panel aparece en el riel izquierdo cuando el proyecto tiene al menos una entidad lineal y se abre solo al seleccionarla. Para crear una, haz clic derecho sobre una polilínea base abierta › «Convertir a Entidad de Plano Lineal».

Se enlaza con: Convertir a Entidad de Plano Lineal.

Este paso se menciona en: 1.9 Paneles izquierdo y derecho, 2.3 Pegar desde AutoCAD y copiar entre proyectos, 5.1 Geometría de plano y geometría base: qué es cada cosa, 5.2 Cómo se dibuja: del primer clic al lote terminado, 8.6 Tamaño de papel: formatos disponibles, papel personalizado, orientación y marco, 13.2 Menú Generar: qué produce cada opción.

Abrir la sección 5.18 en su propia página →

Usa esta herramienta para mostrar en el plano el punto de control del levantamiento: un punto geodésico o un BM (punto de cota conocida), con su símbolo y una caja de datos (título, coordenadas y cota), conectada al punto con una directriz.

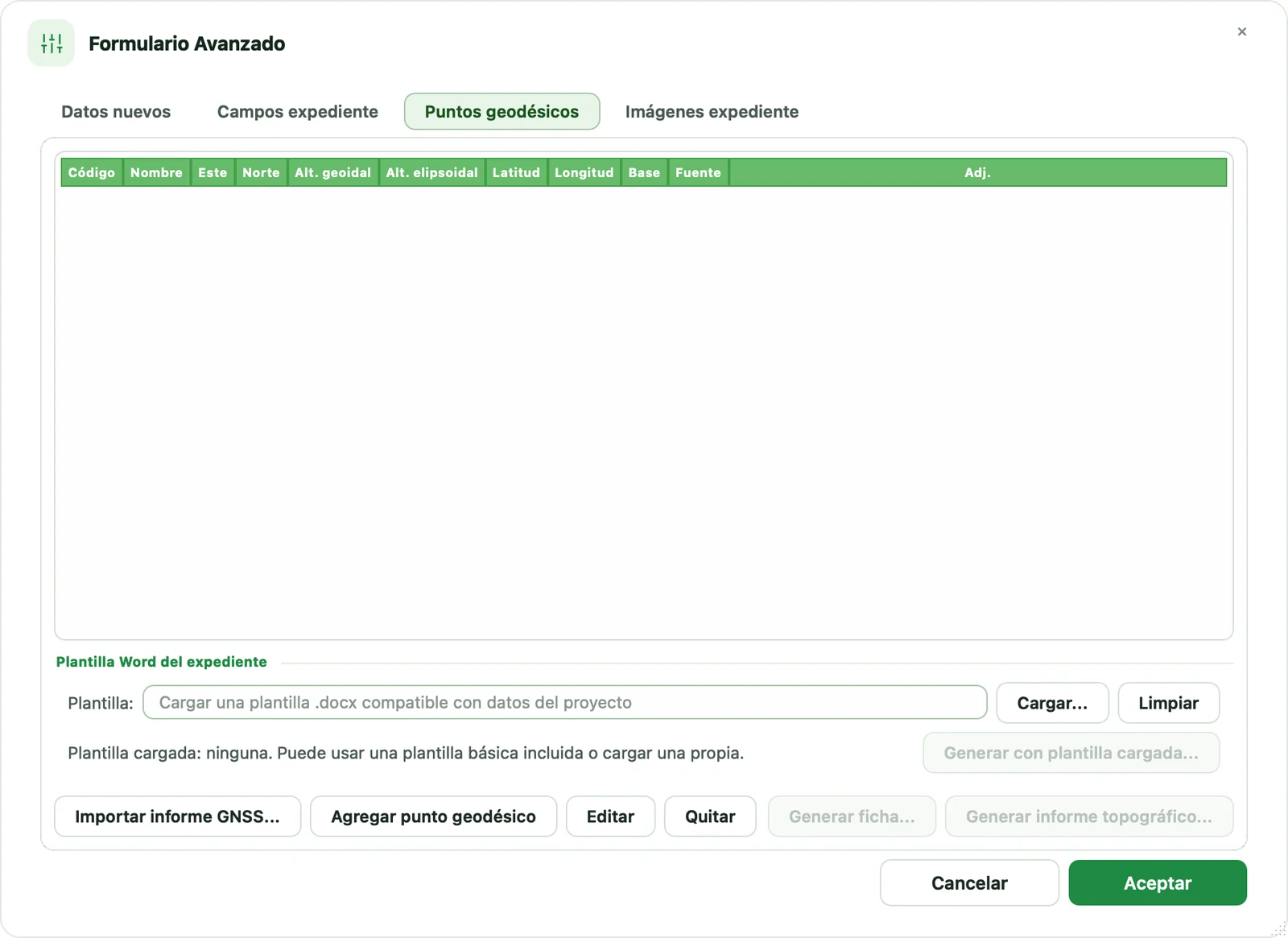

Se enlaza con: Formulario Avanzado y tabla de punto geodésico.

Este paso se menciona en: 1.8 Barra superior y barra de Dibujo CAD, 5.3 Cada herramienta de dibujo: clics y resultado, 5.10 Barra de comandos: todos los comandos y sus alias.

Abrir la sección 5.19 en su propia página →

El panel Capas, en el riel izquierdo, muestra el árbol de capas: visibilidad, bloqueo y color. El botón Capas (o Ctrl+L) abre el diálogo completo donde defines por capa el color, grosor (mm), tipo de línea y escala. Todo objeto con Por capa hereda esos valores.

Guardar capas como predeterminadas guarda tu juego de capas para reutilizarlo: Aplicar capas predeterminadas crea en otro proyecto solo las que falten, sin cambiar el estilo de las que ya existen.

Este paso se menciona en: 1.8 Barra superior y barra de Dibujo CAD, 1.18 Glosario: los términos que usa Terraplaniq, 2.6 DXF como geometría base, 2.8 Insertar un croquis o imagen y alinearla por puntos, 5.5 Ayudas de dibujo: snap, ORTHO, grilla y capa activa, 5.16 Seleccionar por filtro y seleccionar similares.

Abrir la sección 5.20 en su propia página →

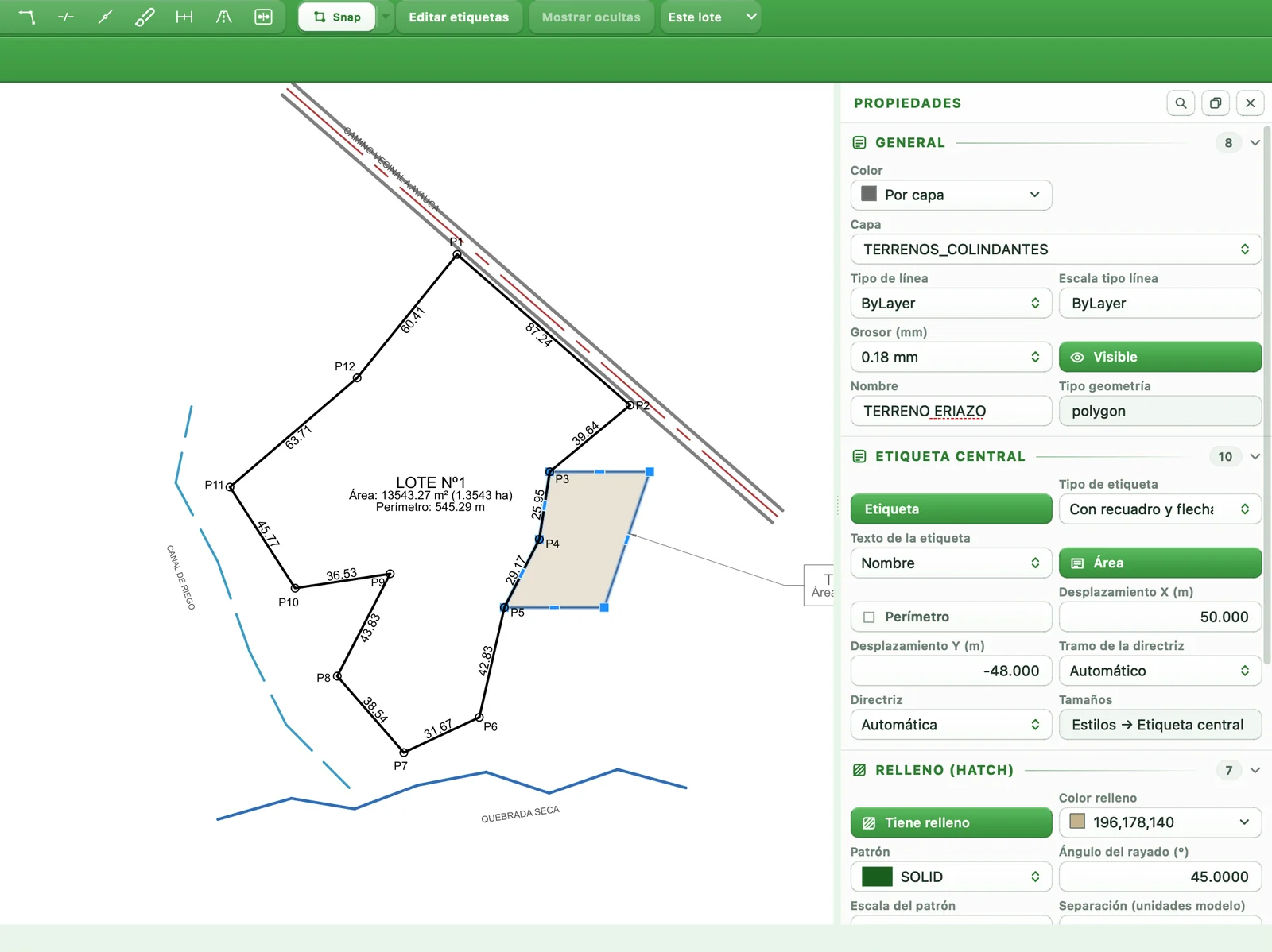

El panel Estilo, en el riel izquierdo, es el nivel general: lo que pongas aquí lo heredan todos los lotes, salvo los que tengan un ajuste propio.

Define los tamaños pensando en la escala de la lámina: un texto que se ve bien en pantalla puede salir pequeño en A3 a 1:1000. Exporta un PDF de prueba al cambiar tamaños.

Este paso se menciona en: 6.2 Girar y dimensionar las etiquetas centrales, 6.5 Estilo de un solo lote: ajustes en Propiedades.

Abrir la sección 6.1 en su propia página →

En lotes angostos (frentes de 8 m y fondos de 20 m) la etiqueta horizontal se monta sobre las distancias. Girarla 90° la hace correr a lo largo del lote.

Para girar solo algunos lotes, selecciónalos y, en Propiedades›Etiquetas centrales, activa Personalizar orientación y escribe el Giro de este lote; el resto sigue el estilo general.

Dónde se ajusta el giro y el tamaño

Si la etiqueta no cabe dentro del lote, sácala fuera con una flecha (Etiqueta central fuera del lote).

Se enlaza con: Estilo del proyecto, ajustes por lote y barra inferior.

Este paso se menciona en: 2.5 DXF como lotes: Ventana de Precarga.

Abrir la sección 6.2 en su propia página →

Cuando el lote es pequeño o la etiqueta tiene mucho texto (propietario largo), sácala fuera con una flecha que apunta al lote.

Nota: En el Layout Designer, cada viewport tiene su propia opción «Etiqueta exterior» (heredar, recuadro o sin recuadro). Deja margen dentro del viewport para que la etiqueta no quede recortada.

Este paso se menciona en: 6.2 Girar y dimensionar las etiquetas centrales, 9.7 Qué se dibuja dentro del viewport: vértices, rótulos, contexto y mapa.

Abrir la sección 6.3 en su propia página →

Cuando el cálculo automático no basta, Editar etiquetas te deja mover a mano cualquier rótulo de vértice, distancia, etiqueta central o recuadro exterior, y decidir dónde se guarda ese ajuste.

Los ajustes manuales se conservan al transformar o subdividir lotes, editar vértices y convertir de datum.

Este paso se menciona en: 1.8 Barra superior y barra de Dibujo CAD, 6.6 Perfiles de rotulación, 7.1 Paso a paso: tu primera lámina perimétrica A3, 8.2 Barra superior del Layout: papel, alineación, guías y gestión.

Abrir la sección 6.4 en su propia página →

El panel Estilo define cómo se rotulan todos los lotes. Cuando un lote necesita algo distinto (una etiqueta girada, tamaños más grandes, vértices sin círculo), selecciónalo y usa las casillas Personalizar… del panel de Propiedades (si está oculto, ábrelo con Ctrl+1): el cambio vale solo para ese lote.

Si desmarcas una casilla Personalizar, el lote vuelve a seguir el estilo del proyecto.

Se enlaza con: Estilo del proyecto, Girar etiquetas y Perfiles de rotulación.

Abrir la sección 6.5 en su propia página →

Un perfil guarda una presentación completa de las etiquetas (tamaños, separaciones, visibilidad, giros y ajustes manuales de todos los lotes) con un nombre. Cada lámina puede usar un perfil distinto: por ejemplo, «Plano A3 detallado» y «Esquema A4 limpio» sobre el mismo terreno.

Nota: Los datos del predio (coordenadas, propietarios, áreas) son comunes a todos los perfiles: un perfil solo cambia la presentación.

Se enlaza con: Edición personalizada de etiquetas y Estilo de un solo lote.

Este paso se menciona en: 1.8 Barra superior y barra de Dibujo CAD, 1.10 Barra inferior, 1.18 Glosario: los términos que usa Terraplaniq, 8.2 Barra superior del Layout: papel, alineación, guías y gestión, 8.8 Barra inferior del Layout: rotulación rápida, tamaños de texto por escala y 1:1, 9.8 Estilos globales: tamaños de textos, símbolos y prefijos de toda la lámina.

Abrir la sección 6.6 en su propia página →

La geometría base es el dibujo de referencia que no forma parte de los lotes (por ejemplo, terrenos colindantes, vías o construcciones). Para cambiar su aspecto, selecciónala y edita su estilo en el panel de Propiedades. Como ejemplo, damos estilo al terreno colindante: relleno translúcido y etiqueta con su área, fuera del lote.

Para cambiar muchas geometrías a la vez, cambia la capa en el diálogo Capas (todas las que estén Por capa se actualizan) o usa la brocha IGUALARPROP.

Este paso se menciona en: 5.1 Geometría de plano y geometría base: qué es cada cosa, 5.6 Seleccionar, mover vértices y borrar, 5.15 Rellenar un área con hatch.

Abrir la sección 6.7 en su propia página →

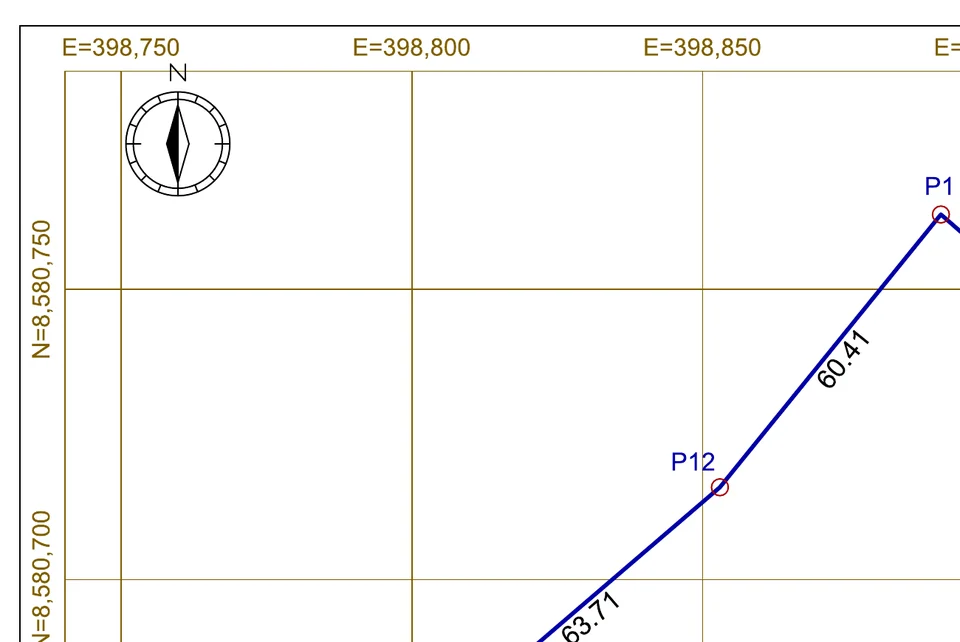

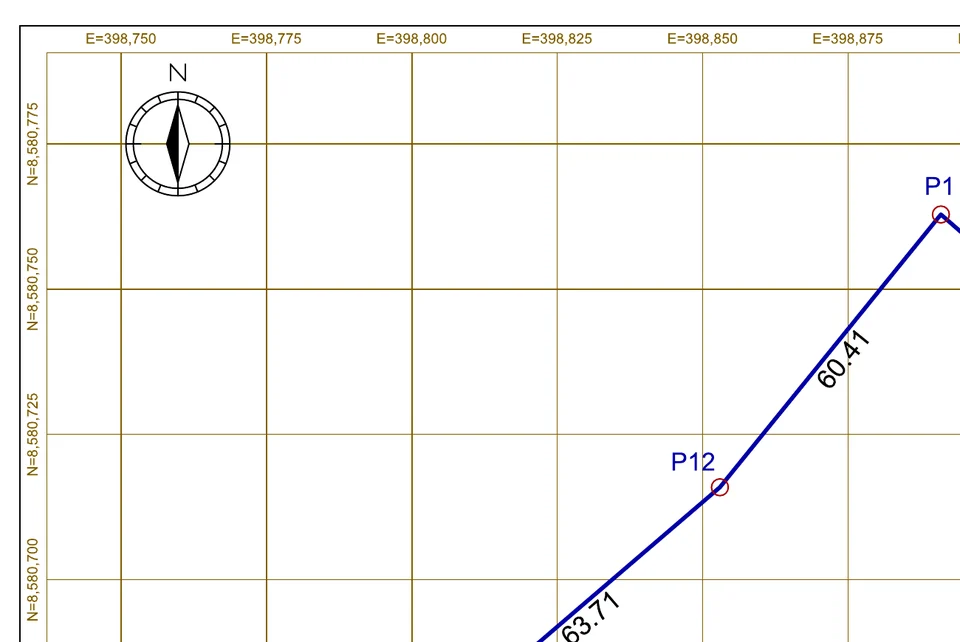

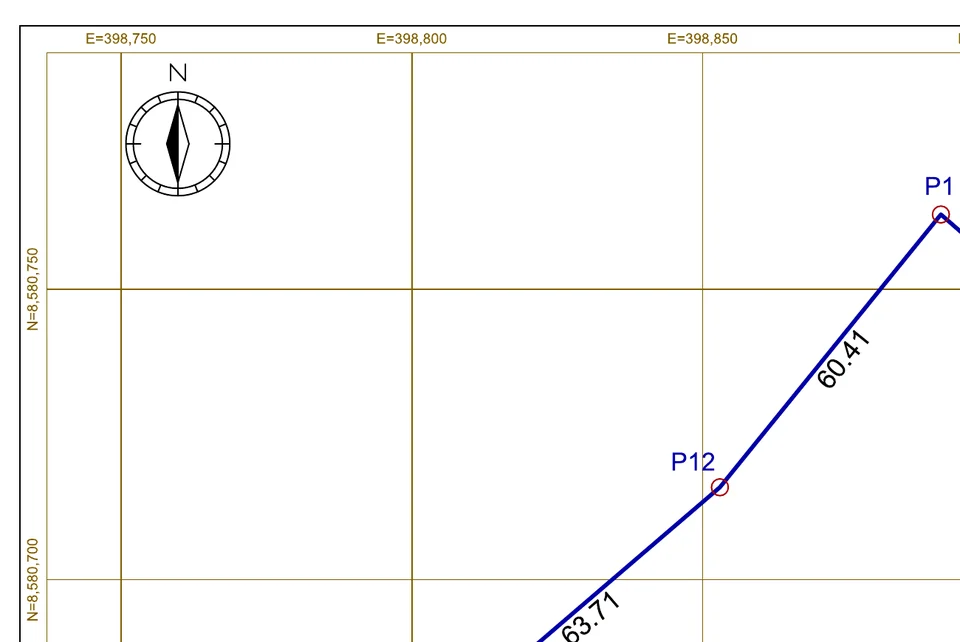

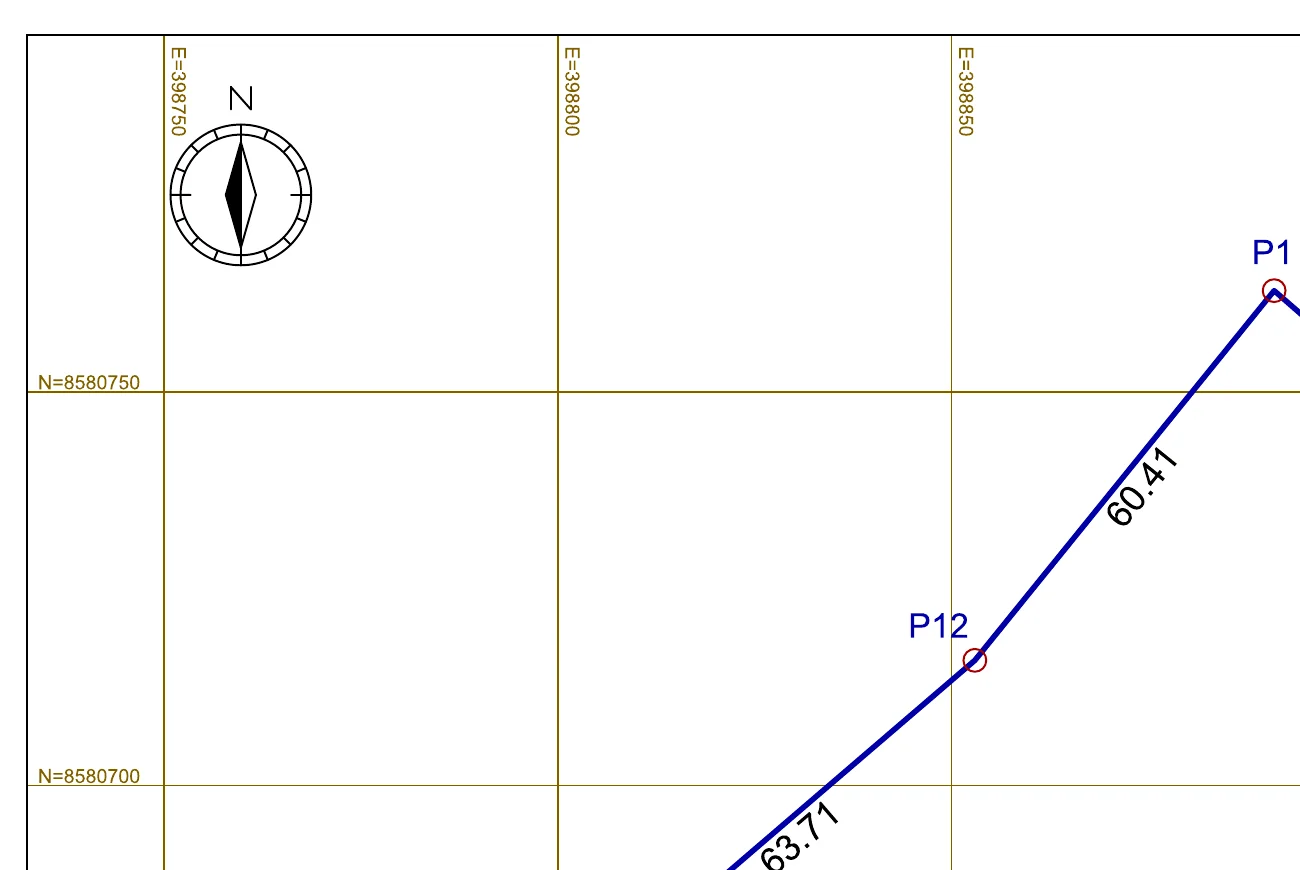

Sigue este recorrido cuando ya tienes un lote dibujado, con sus linderos y datos, y necesitas su plano perimétrico. Arma la lámina completa con el predio de prueba: viewport principal (la ventana que muestra el lote a escala) con grilla, esquema de ubicación, cuadro de datos técnicos (CDT), norte, escala gráfica y un cajetín que se llena solo con los datos del lote. Cada paso enlaza al tutorial con todos los detalles.

Nota: Las plantillas incluidas son básicas y editables: adapta la lámina a lo que pida cada entidad o cliente.

Este paso se menciona en: 1.1 Cómo usar este manual, 1.6 Tu primer plano de principio a fin (tutorial para empezar).

Abrir la sección 7.1 en su propia página →

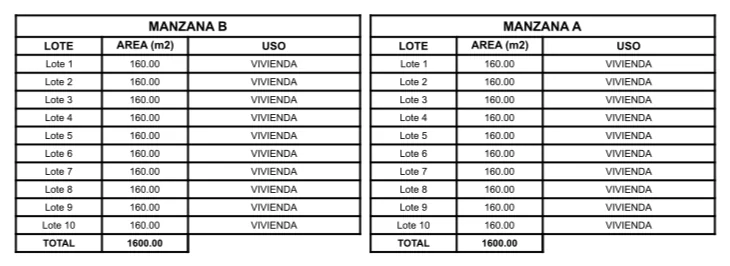

Sigue este recorrido cuando tienes una lotización con manzanas y lotes ya numerados y necesitas el plano general y los planos de cada lote. Arma el plano general: todos los lotes en una vista, el esquema de ubicación, el cuadro de manzanas, la leyenda y el QR, y luego exporta los planos de cada lote y de cada manzana.

Nota: Revisa en el PDF que cada tabla muestre todas sus filas: si una tabla es más baja que su contenido, las últimas filas no se dibujan.

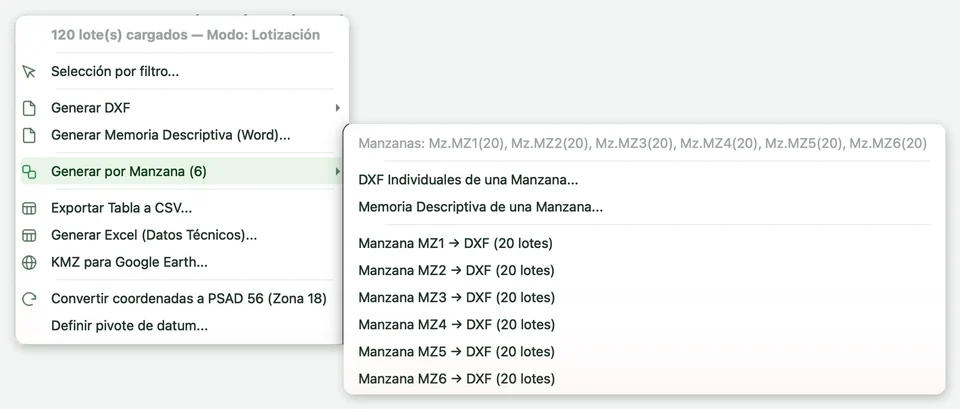

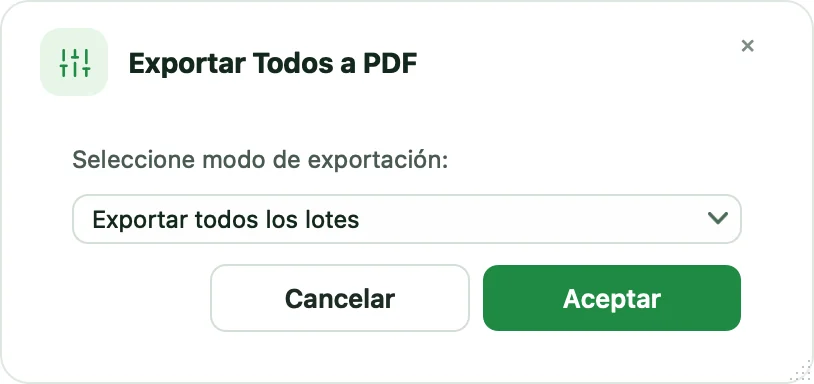

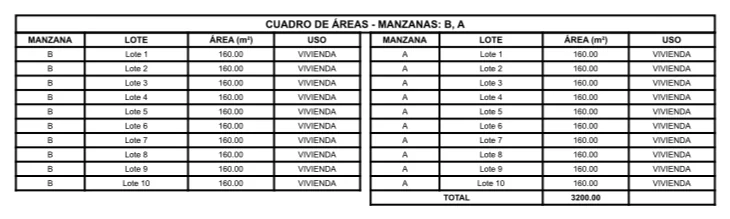

Este paso se menciona en: 4.2 Paso a paso: subdivisión completa, del lote matriz al expediente, 10.5 Cuadro de áreas por lote y por manzana, 10.7 Cuadro general de áreas de una lotización.

Abrir la sección 7.2 en su propia página →

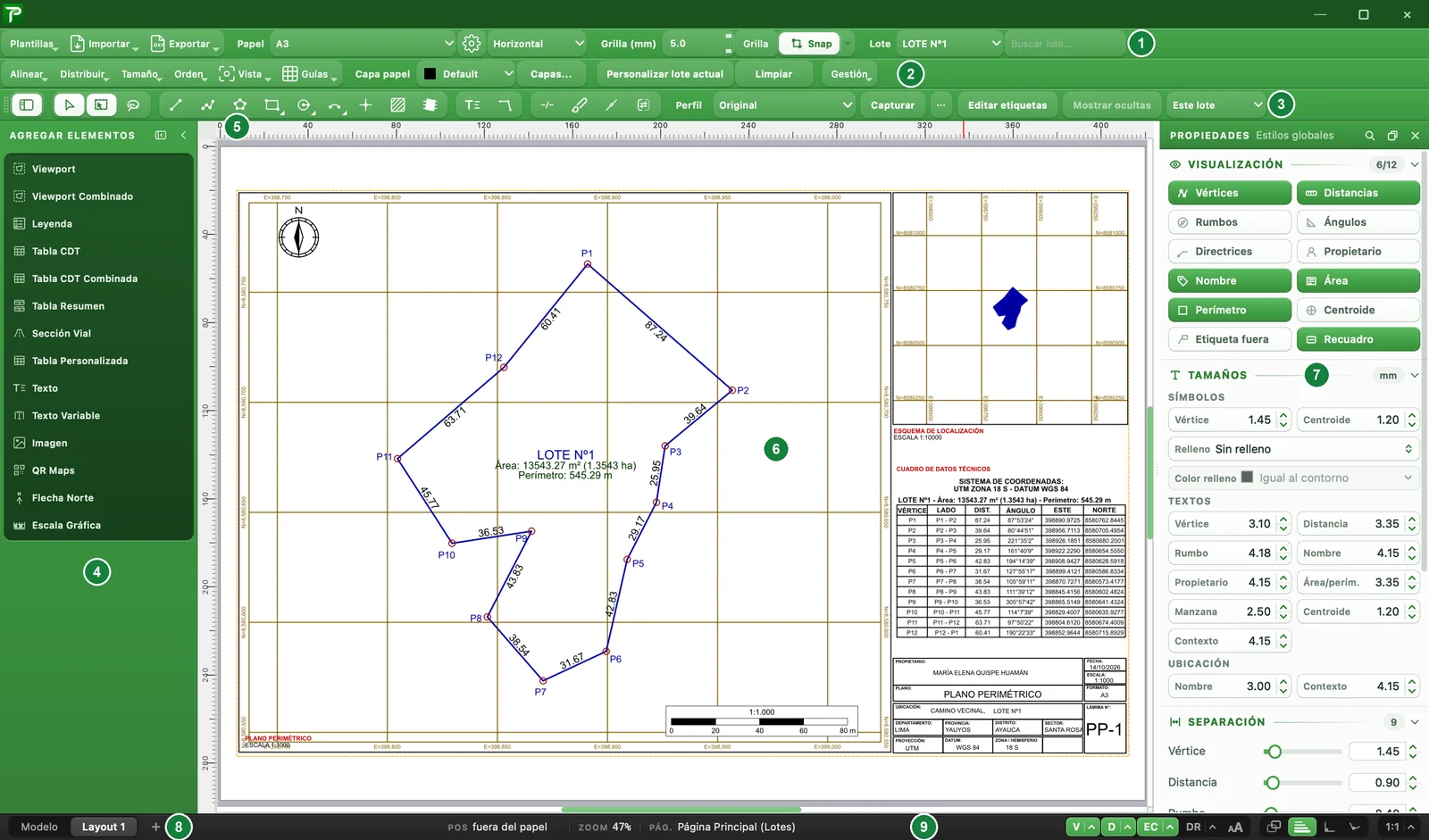

El Layout Designer es la ventana donde armas cada lámina, es decir, la hoja del plano que vas a imprimir o exportar: el papel a tamaño real con sus viewports (ventanas que muestran el dibujo a escala), tablas, cajetín, norte, escala gráfica, leyenda y QR. Se abre con un clic en la pestaña de la lámina, en la barra inferior del dibujo; el botón + crea una lámina nueva.

1. 1
   Barra de archivo y papel — plantillas, importar, exportar, tamaño de papel, orientación, grilla del papel, snap y lote que muestra la lámina; ver barra superior.
2. 2
   Barra de diseño — alinear, distribuir, igualar tamaño, orden, vista, guías, capa de papel, personalizar lote y gestión de láminas.
3. 3
   Barra de dibujo CAD del papel — selección, líneas, figuras, textos, hatch, directriz y perfil de rotulación; ver dibujo sobre el papel.
4. 4
   Panel Agregar Elementos — los 14 elementos que se colocan en la lámina; ver panel de elementos.
5. 5
   Reglas — en milímetros de papel; desde ellas se crean guías.
6. 6
   Papel — la lámina a tamaño real, con el marco de referencia punteado.
7. 7
   Panel de Propiedades — todo lo editable del elemento seleccionado, o los estilos globales si no hay nada seleccionado; ver panel de propiedades.
8. 8
   Pestañas de láminas — Modelo vuelve al dibujo; cada pestaña es una lámina; ver láminas.
9. 9
   Barra de estado — posición del cursor en mm, zoom, página, isla de rotulación (V, D, EC, DR), ORTHO, orto relativo y 1:1.

El menú del Layout Designer tiene tres entradas: Archivo, Editar y Ver. En Mac aparecen en la barra de menús del sistema mientras la ventana del Layout está activa.

Este paso se menciona en: 1.1 Cómo usar este manual, 1.6 Tu primer plano de principio a fin (tutorial para empezar), 1.7 La ventana principal: recorrido por zonas, 1.10 Barra inferior, 1.18 Glosario: los términos que usa Terraplaniq, 2.3 Pegar desde AutoCAD y copiar entre proyectos.

Abrir la sección 8.1 en su propia página →

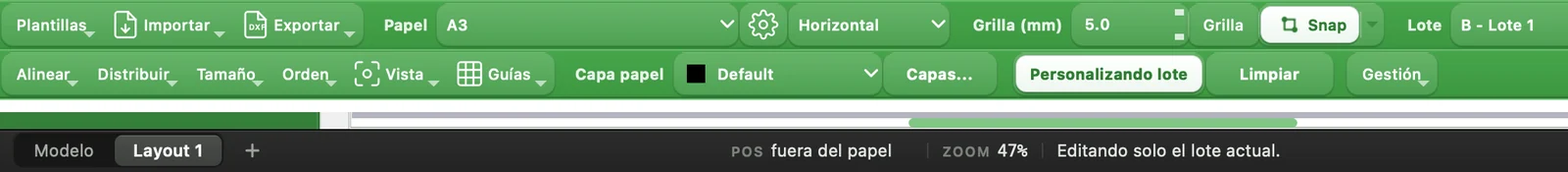

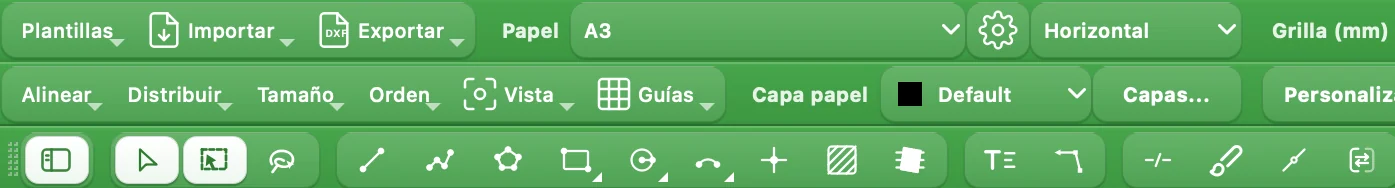

La barra superior tiene tres filas. Las dos primeras organizan la lámina; la tercera es la barra de dibujo del papel. Así se reparte cada fila:

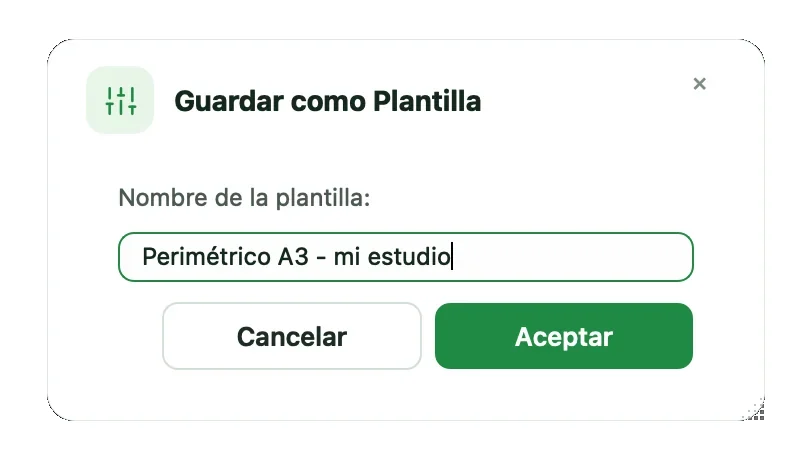

Fila 1: archivo y papel

Fila 2: diseño

Fila 3: dibujo del papel y rotulación

Herramientas CAD para dibujar sobre el papel (ver dibujo sobre el papel), el selector de Perfil de rotulación con Capturar (ver perfiles), Editar etiquetas, Mostrar ocultas y el alcance de la edición (Este lote).

Este paso se menciona en: 8.1 Layout Designer: recorrido por la ventana.

Abrir la sección 8.2 en su propia página →

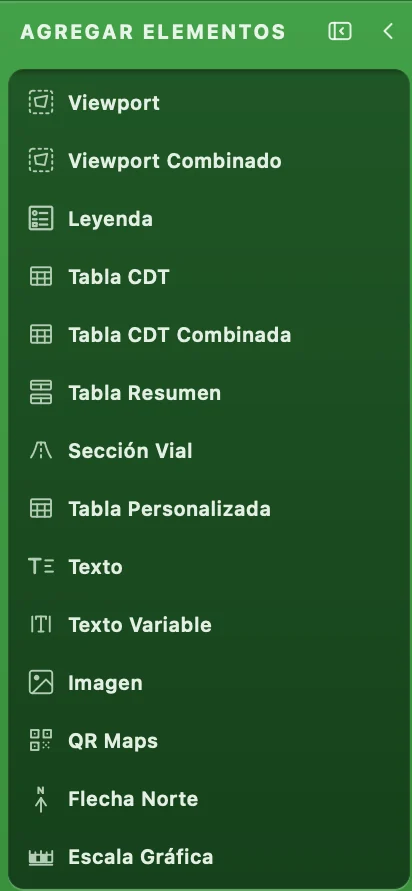

Haz clic en un elemento y luego en el papel para colocarlo (la barra de estado indica «Modo insertar»). La escala gráfica también se puede arrastrar sobre un viewport para vincularla.

Elemento	Qué es
Viewport	Ventana al dibujo: principal, ubicación o localización; ver viewport.
Viewport Combinado	Varios lotes en una sola vista; ver combinado.

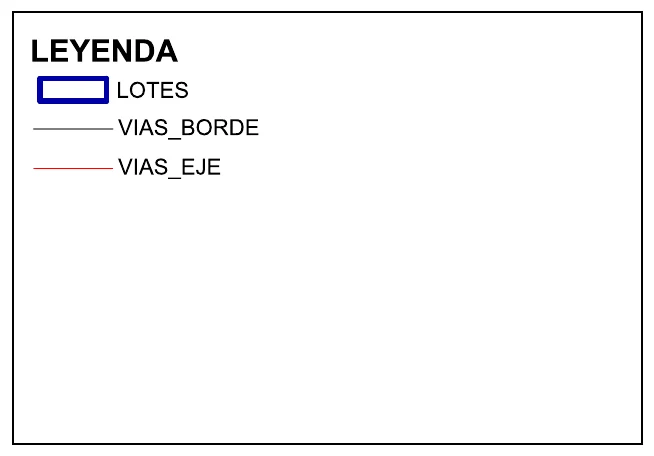

Leyenda	Símbolos de las capas visibles; ver leyenda.
Tabla CDT · Tabla CDT Combinada	Cuadro de datos técnicos de un lote o de varios; ver CDT.

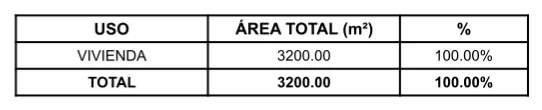

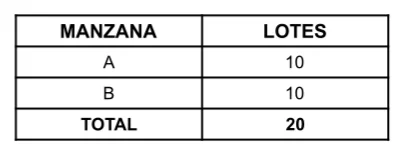

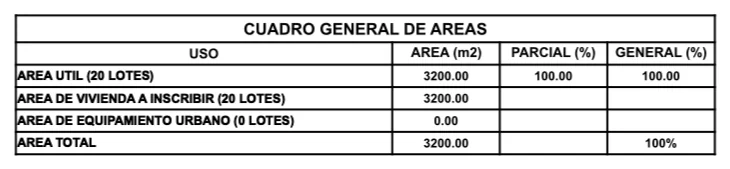

Tabla Resumen	17 tipos de cuadro (propietarios, áreas, manzanas, colindancias…); ver tablas resumen.
Sección Vial	Dibujo de las secciones viales del proyecto; ver tablas especiales.
Tabla Personalizada	Tabla libre con su propio editor de celdas.

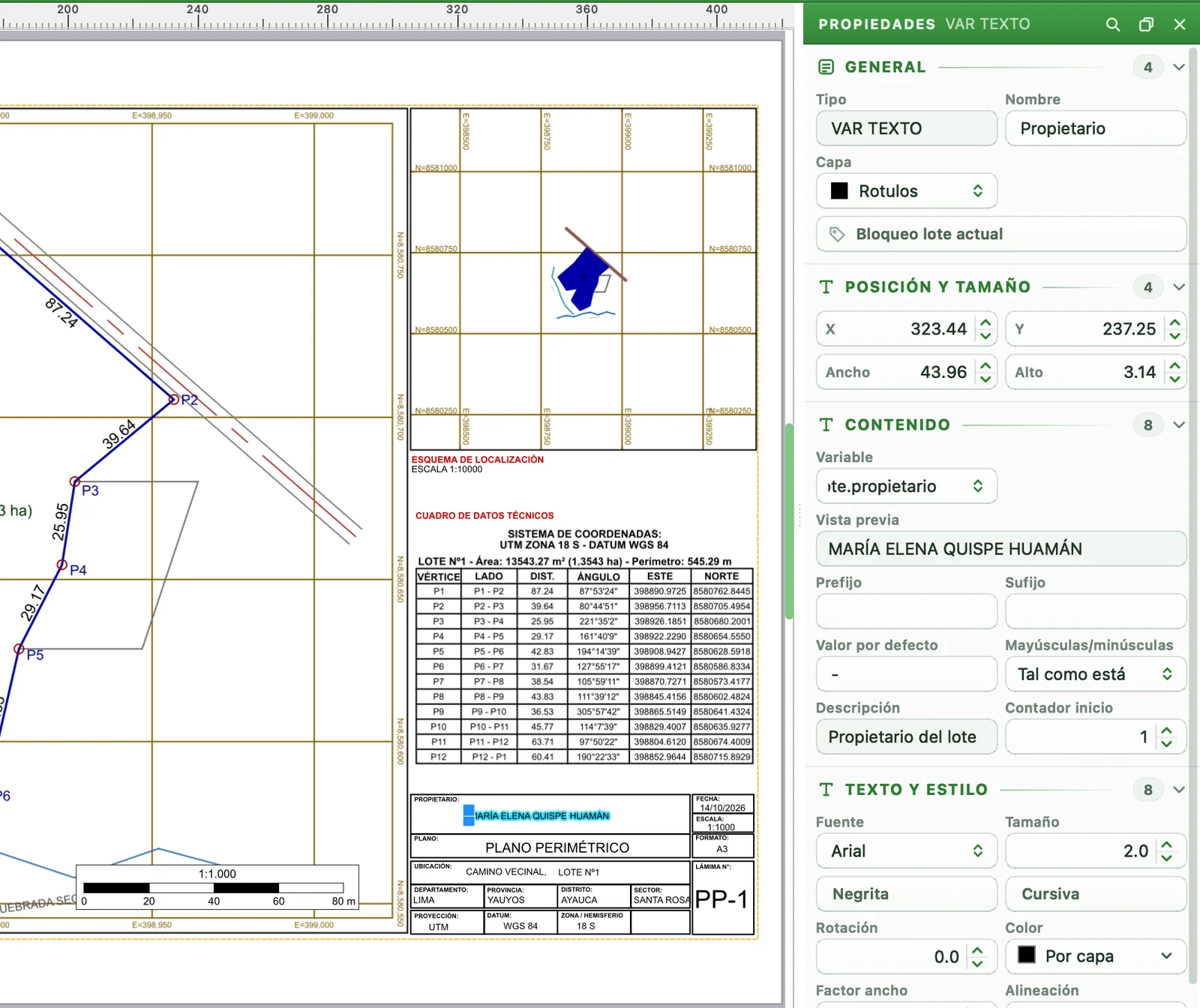

Texto · Texto Variable	Texto fijo o un dato del proyecto que cambia con el lote; ver texto y textos variables.
Imagen	Logo o imagen PNG, JPG, BMP, WebP o GIF; ver imagen y formas.

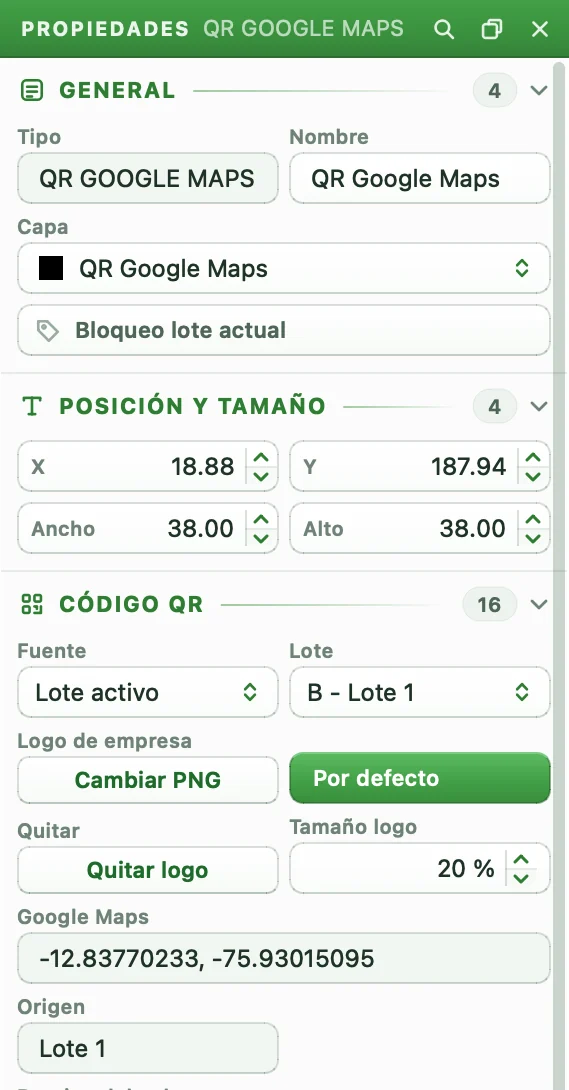

QR Maps	Código QR con la ubicación del lote en Google Maps; ver QR.
Flecha Norte · Escala Gráfica	Ver norte y escala gráfica.

El panel tiene tres modos: completo, solo iconos y oculto. Cámbialos con los botones de su cabecera o con ⌃+⌘+S en Mac (Ctrl+Alt+S en Windows); el modo se recuerda. Ver›Elementos en Diseño muestra debajo la lista de elementos de la lámina, con su casilla de visibilidad.

Este paso se menciona en: 8.1 Layout Designer: recorrido por la ventana.

Abrir la sección 8.3 en su propia página →

El panel derecho muestra lo que se puede cambiar del elemento seleccionado, agrupado por categorías plegables. Cambia según lo que tengas seleccionado:

Si el elemento está bloqueado, el panel muestra «Edición: Bloqueada» y todo queda en solo lectura. ⌘+1 (Ctrl+1 en Windows) muestra u oculta el panel; los botones de la cabecera lo desacoplan o lo cierran. Con doble clic sobre un elemento (salvo textos y viewports) se abre además el diálogo «Propiedades del Elemento».

Este paso se menciona en: 8.1 Layout Designer: recorrido por la ventana, 9.7 Qué se dibuja dentro del viewport: vértices, rótulos, contexto y mapa.

Abrir la sección 8.4 en su propia página →

Igual que en un programa CAD, cada elemento de la lámina vive en una capa de papel. La capa define su color, grosor y tipo de línea cuando el elemento usa «Por capa», y permite ocultar o bloquear grupos enteros (el cajetín, los títulos, las tablas).

Archivo›Depurar capas de papel... elimina capas sin uso, fusiona duplicadas y corrige definiciones inválidas, sin tocar las que usan las personalizaciones por lote; se puede deshacer. Una plantilla nueva solo trae la capa Default (negra, 0.25 mm); la plantilla perimétrica agrega Viewports, Cajetin, Rotulos y Titulos (en rojo).

Este paso se menciona en: 8.2 Barra superior del Layout: papel, alineación, guías y gestión, 9.3 Esquema de ubicación y localización, 11.2 Texto fijo en la lámina: fuente, tamaño, rotación y color, 12.2 Menú Archivo del Layout: diseños, plantilla DXF y bloques.

Abrir la sección 8.5 en su propia página →

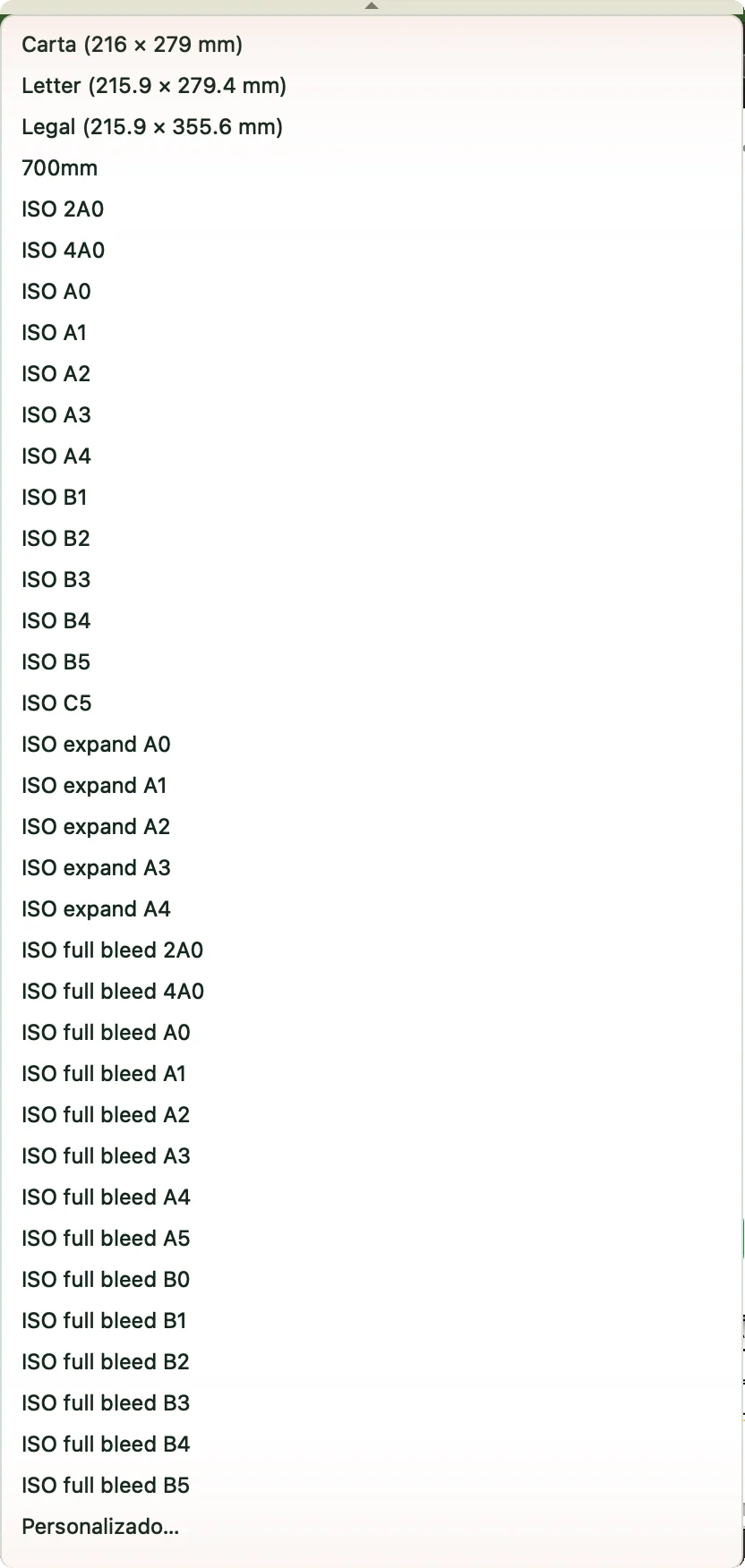

Cada lámina tiene su propio papel. Puedes elegir un formato de la lista (serie A, Carta, Letter, Legal, Oficio mexicano y los formatos de impresión de AutoCAD) o crear un papel personalizado con las medidas exactas que te pida cada autoridad, entidad receptora o cliente. El PDF y el DXF salen con ese tamaño exacto.

Formatos disponibles

Grupo	Formatos y medidas (mm)
Serie A	A0 841 × 1189 · A1 594 × 841 · A2 420 × 594 · A3 297 × 420 · A4 210 × 297
América	Oficio mexicano 216 × 341 · Carta 216 × 279 · Letter 215.9 × 279.4 · Legal 215.9 × 355.6
Nombres de impresión de AutoCAD	ISO A0 a ISO A4, ISO expand A0 a A4 e ISO full bleed A0 a A4: las mismas medidas de la serie A, con los nombres de papel que usa AutoCAD. ISO full bleed A5: 148 × 210.
Grandes formatos y series B y C	ISO 4A0 1682 × 2378 · ISO 2A0 1189 × 1682 · ISO B1 707 × 1000 · ISO B2 500 × 707 · ISO B3 353 × 500 · ISO B4 250 × 354 · ISO B5 182 × 237 · ISO C5 162 × 229 · 700mm 700 × 1000; y en full bleed: 4A0, 2A0, B0 1000 × 1414, B1 a B3, B4 250 × 353 y B5 176 × 250.
Tus formatos	Los papeles personalizados que guardaste aparecen en la lista, con sus medidas entre corchetes.

Nota: Las medidas son del papel en vertical (lado corto × lado largo); en horizontal se intercambian. Los formatos ISO B4 y B5 de AutoCAD conservan sus medidas históricas, que no coinciden con las de su versión full bleed.

Papel personalizado

Crear tu propio tamaño

1. En la lista Papel de la barra elige Personalizado… (la última opción), o en Configuración de página elige Personalizado… en Tamaño.
2. Escribe el Nombre (hasta 80 caracteres), el Lado corto y el Lado largo: de 10 a 10 000 mm, con dos decimales.
3. Elige la Orientación y revisa el Área útil resultante, que descuenta el marco de referencia.
4. Marca Guardar tamaño en mis formatos si lo vas a repetir: queda en la lista de este equipo para todos tus proyectos, como «Plano municipal [600.00 x 900.00 mm]». Sin la marca, el tamaño se usa solo en esta lámina.
5. Aplicar. El cambio se puede deshacer.

El mismo selector en otros lugares

Nota: Los papeles personalizados son herramientas de dibujo: adapta el tamaño a lo que pida cada autoridad, entidad receptora o cliente y revisa el resultado antes de entregarlo.

Se enlaza con: Barra superior del Layout, Láminas, Escala del viewport y Exportar.

Este paso se menciona en: 7.1 Paso a paso: tu primera lámina perimétrica A3.

Abrir la sección 8.6 en su propia página →

Cada pestaña de la barra inferior es una lámina (layout) del proyecto. Un mismo proyecto puede tener láminas perimétricas, de ubicación, de lotización o de subdivisión, cada una con su papel y sus elementos.

La lámina sincronizada conserva su propio lote: cambiar el lote activo en la ventana principal no la cambia. Al abrirla por primera vez toma el lote activo del proyecto.

Este paso se menciona en: 7.2 Paso a paso: plano de lotización con cuadros y exportación por manzana, 8.1 Layout Designer: recorrido por la ventana, 8.6 Tamaño de papel: formatos disponibles, papel personalizado, orientación y marco.

Abrir la sección 8.7 en su propia página →

La barra inferior del Layout reúne los controles que se usan a cada rato sin abrir paneles.

Tamaños de texto por escala (aA)

Abrir la sección 8.8 en su propia página →

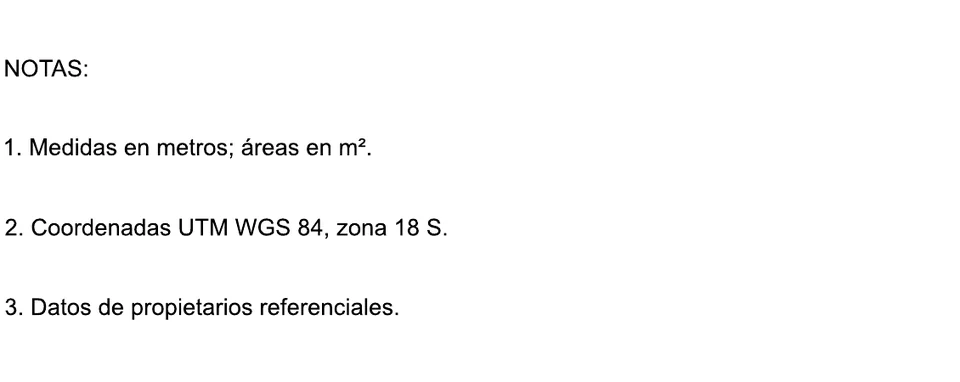

Usa estas herramientas para ordenar la lámina: seleccionar, mover con precisión, alinear y repartir el espacio entre viewports, tablas y textos, igual que en un programa CAD.

Antes: notas colocadas a mano

12
